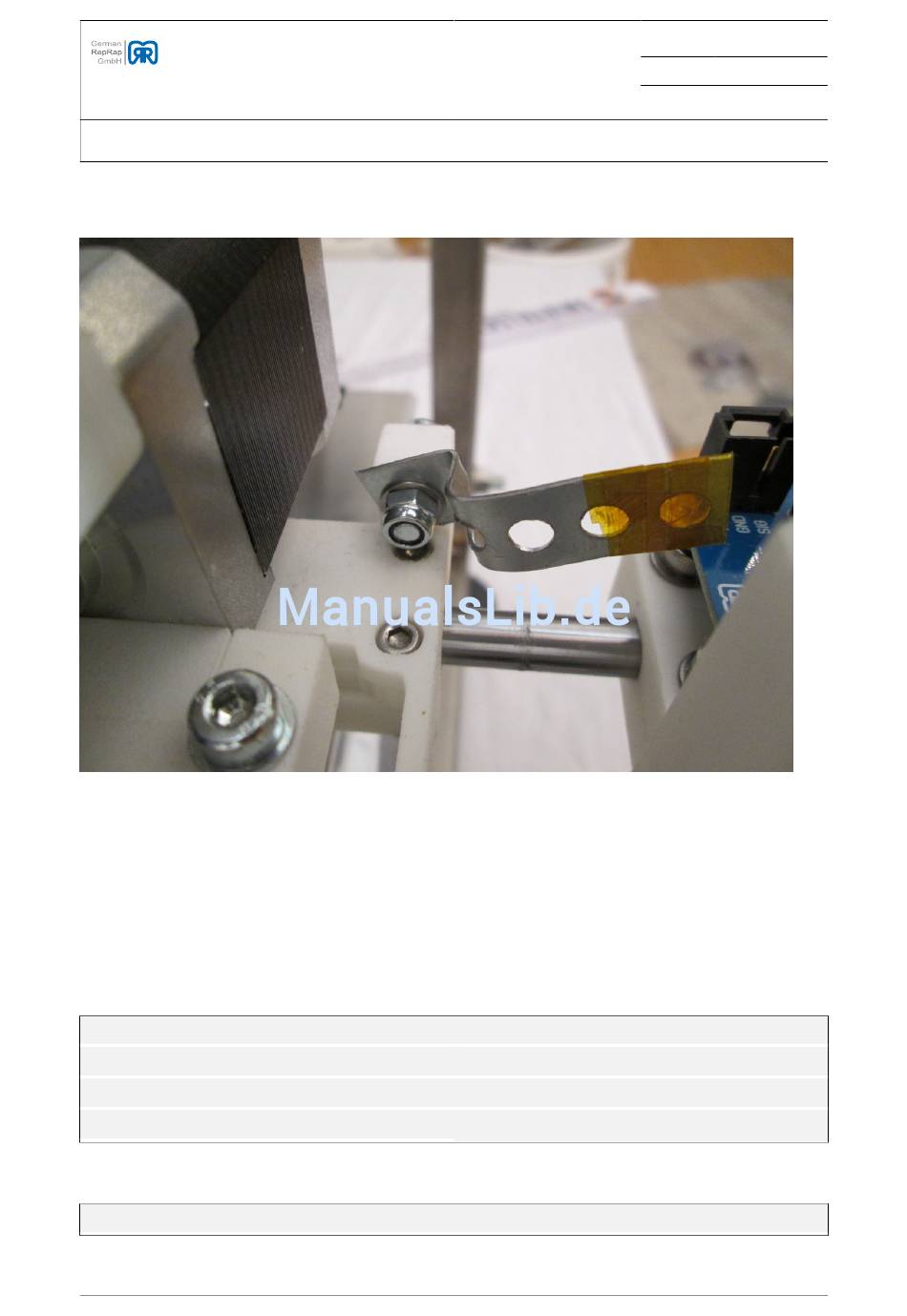

Abbildung 3.199. Detailansicht Lichtschrankenunterbrecher X-Achse
Die linke untere Ecke des Montagebands sollte schräg abgeschnitten werden, damit das Blech mit einem 20°
Winkel gekippt werden kann und die Lichtschranke durchfährt.
Es wird in naher Zukunft anstelle der Montagebleche vorgebogene Endstopbleche geben.
3.13.2.2. Opto Endstop - Z-Achse
Tabelle 3.68. Materialliste Opto Endstop - Z-Achse (100270.20)
1x Montageband, ca. 50 mm
2x M3x20 Zylinderkopfschraube
2x M3 selbstsichernde Mutter
2x Distanzhülse, 5mm
Tabelle 3.69. Materialliste Opto Endstop - Z-Achse
1x Opto Endstop
© German RepRap GmbH
1x Endstop Holder
1x M4x25 Zylinderkopfschraube
2x M4 Unterlegscheibe
