Kapitel 5. Kalibrierung
Nachdem alle Programme installiert worden sind, kann die Kalibrierung des PRotos erfolgen. Die Kalibrierung
ist wichtig, damit die später gedruckten Bauteile in Form und Größe ihren Vorlagen entsprechen.

5.1. Ausrichtung der Achsen

Dabei sollte das Druckbett (A) vorher, z.B. mit einer Wasserwaage, ausgerichtet werden.

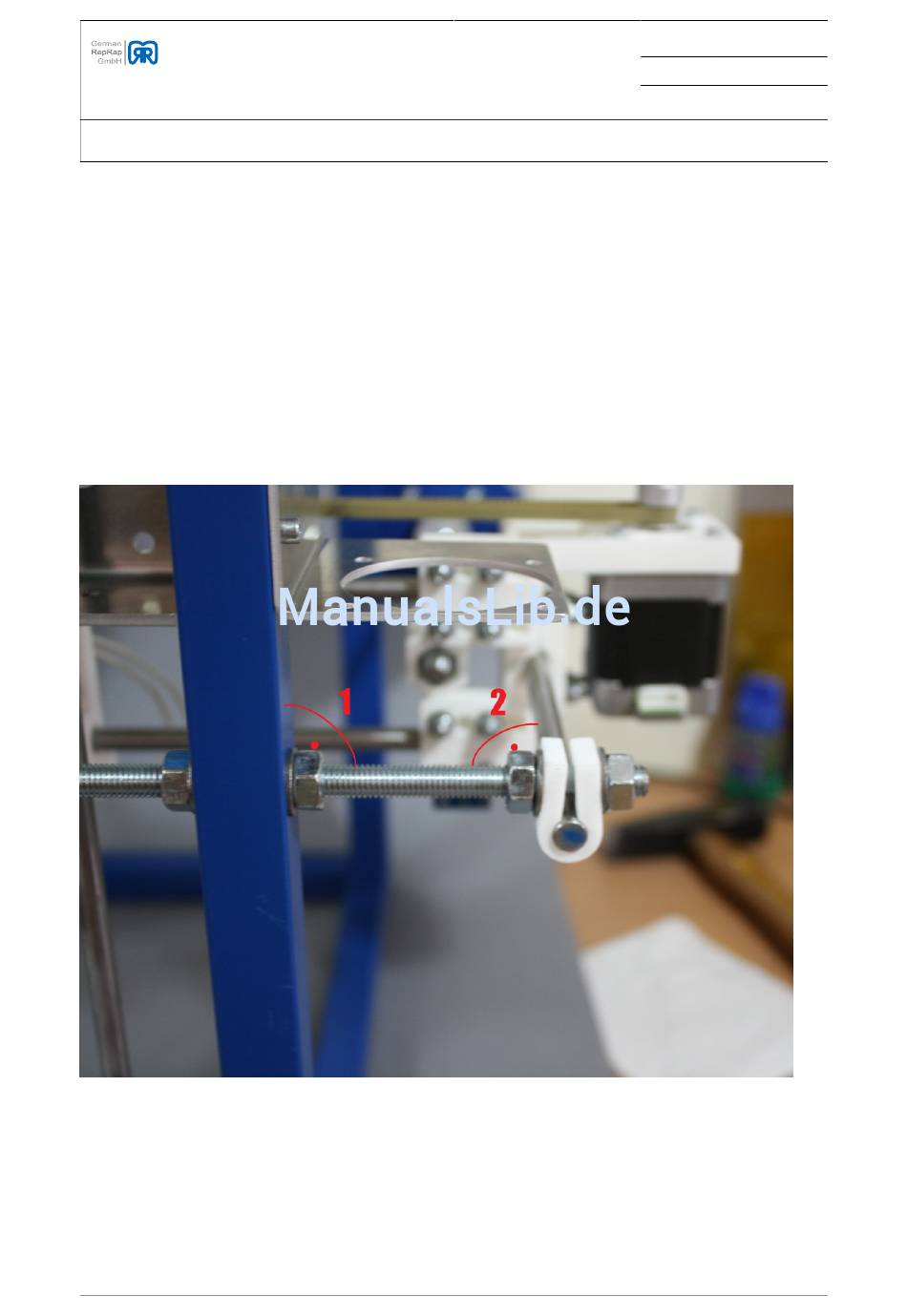

Abbildung 5.1. Ausrichtung Z-Achse
1 = Dieser Winkel liegt automatisch bei 90°
2 = Dieser Winkel liegt anfangs bei 90°, er muss durch das Verschieben des Bar Clamps so
verändert werden, dass sich die X-Achse problemlos auf den Führungsstangen der Z-Achse
hoch und runter fahren lässt.
