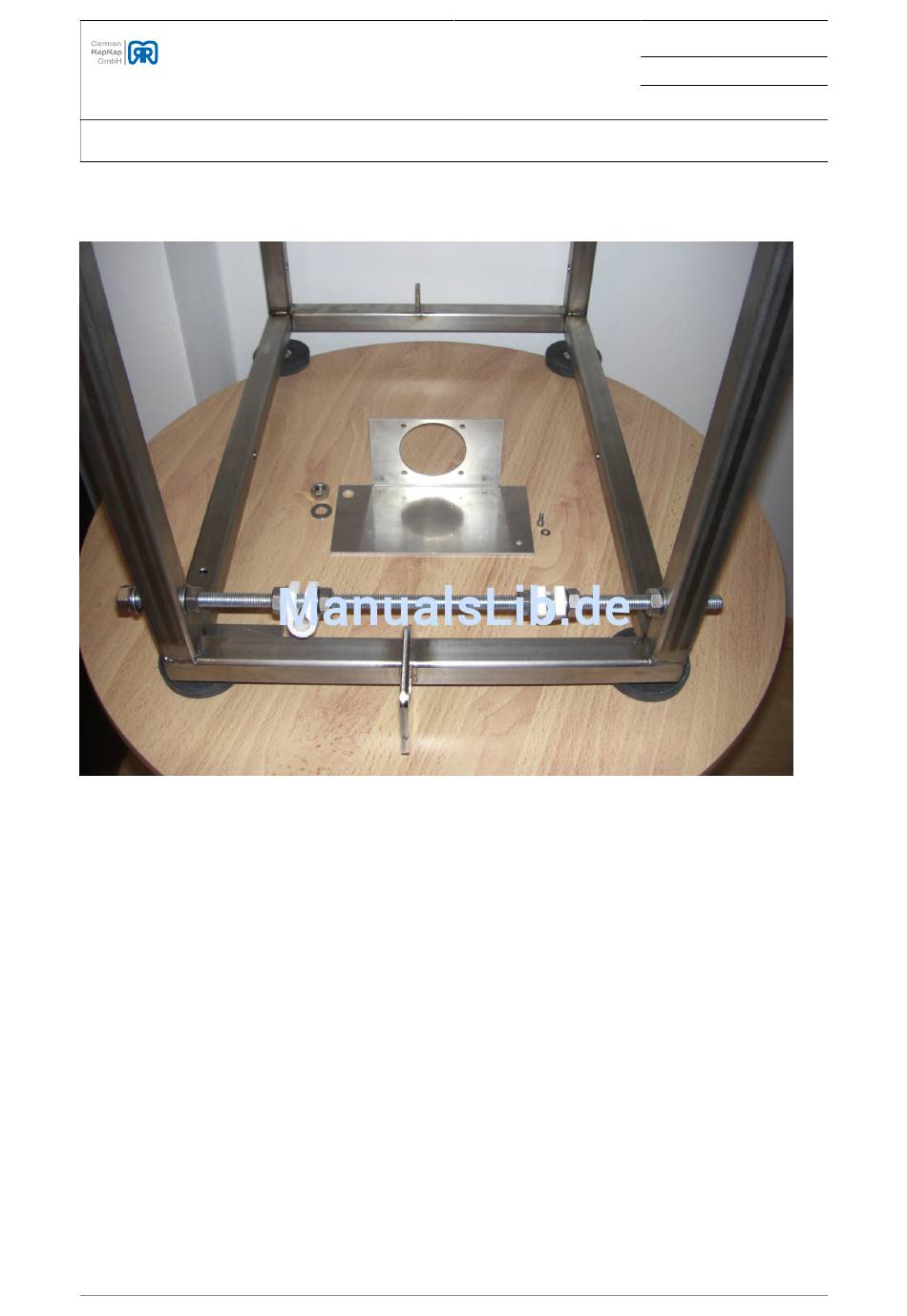

Abbildung 3.27. Rahmen Gewindestangenmontage
Danach werden jeweils auf beiden Seiten des Rahmens eine Gewindestange, 310 mm mit 8 M8 Muttern, 8 M8
Unterlegscheiben und 2 Bar Clamps, wie auf obigem Bild gezeigt, montiert. Auf die Gewindestange vorne rechts
wird zuerst der Elektronikhalter aufgeschoben bevor die Unterlegscheibe und die Mutter montiert werden. Die
3 Muttern, die direkt am Rahmen anliegen, ebenso wie die vierte die am Elektronikhalter anliegt, werden jetzt
schon festgedreht und die Muttern an den Bar Clamps mit den Bar Clamps selber so positioniert, dass die
Zentren der offenen Löcher in den Bar Clamps zueinander etwa einen Abstand von 160 mm haben und jeweils
zum Rahmen den selben Abstand. Diese 4 (inneren) Muttern werden erst später festgedreht.
