PRotos V2.0 3D Drucker Handbuch

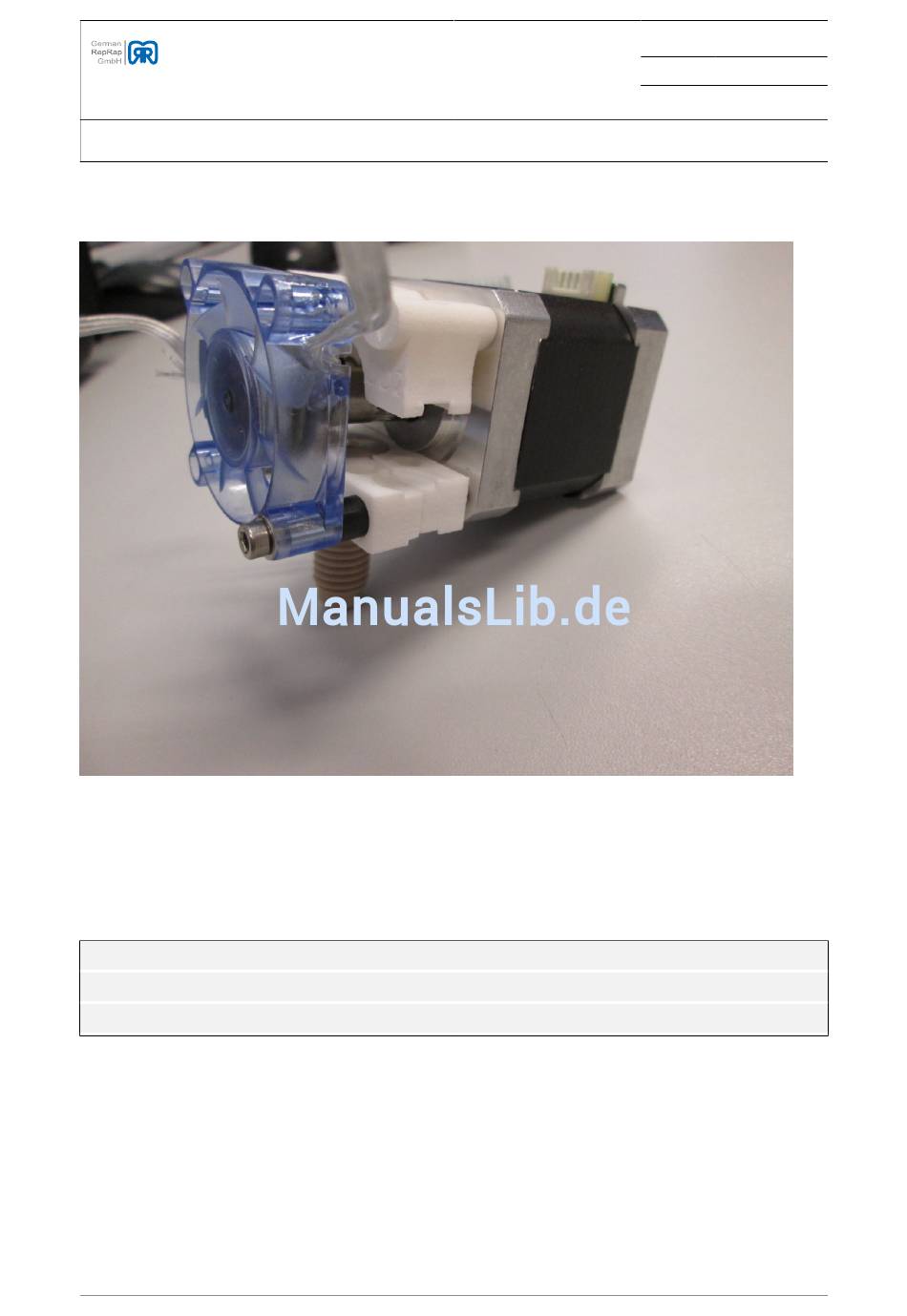

Abbildung 3.156. Montage DD2-Extruder Block (Teil 2)
Der Luftstrom des Lüfters soll den Einzugsbereichs des Motors kühlen. Der Lüfter bläst in Richtung der
bedruckten Seite.
Tabelle 3.41. DD2-Abschluss (100281.3)
1x Feder
1x DD2 Extruder PRotos Mount
2x M3 Unterlegscheibe
© German RepRap GmbH
1x Aluminiumband 60mm
2x M3 Muttern
2x M3x12 Zylinderkopfschraube
Seite 156 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › Der Extruder
