PRotos V2.0 3D Drucker Handbuch
Bei der optimalen Länge des y-Endstopblechs stellt die M8 Gewindestange in der Mitte des PRotosv2 den
kritischsten Abstand dar. Das Blech muss lang genug sein, um den Endstop sicher zu unterbrechen jedoch darf
die Länge den kritischen Abstand nicht überschreiten.

3.14. Die Verkabelung

Bei folgenden Kabelbäumen geben die Namensschilder vor, wohin welcher Anschluss gehört. Die Kabelbäume
müssen stets mit der richtigen Orientierung verlegt werden.

3.14.1. Verkabelung Y-Achse

Tabelle 3.72. Materialliste Verkabelung Y-Achse
1x Kabelbaum 1 (K-Baum 1)

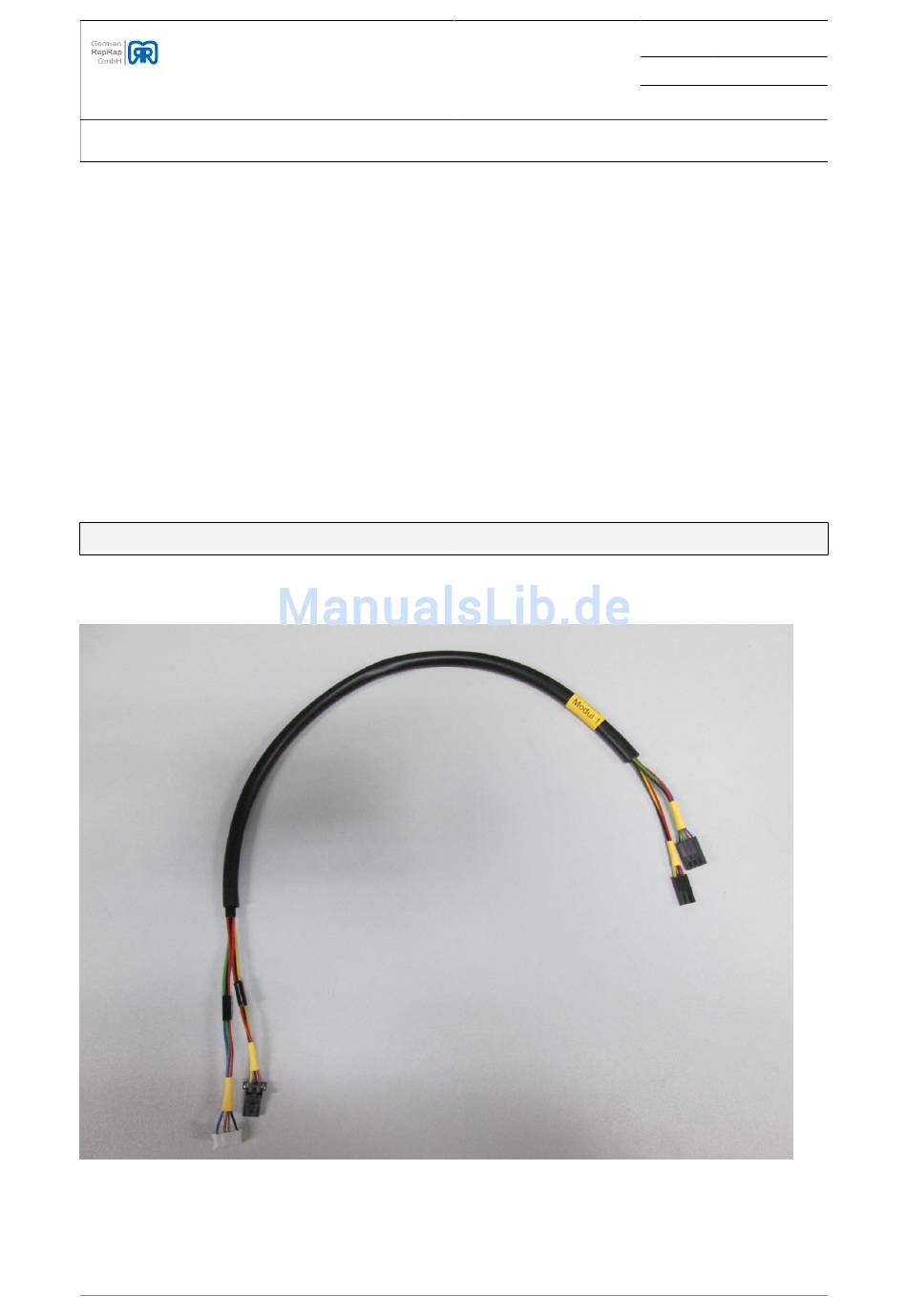

Abbildung 3.205. Kabelbaum 1
Der Kabelbaum wird mit Kabelbindern an den Rahmen gespannt. Der Überstand der Kabelbinder sollte mit
einem 2mm Überstand abgezwickt werden.
© German RepRap GmbH
Kapitel 3. Aufbau › Die Verkabelung
5x Kabelbinder 150mm
