PRotos V2.0 3D Drucker Handbuch

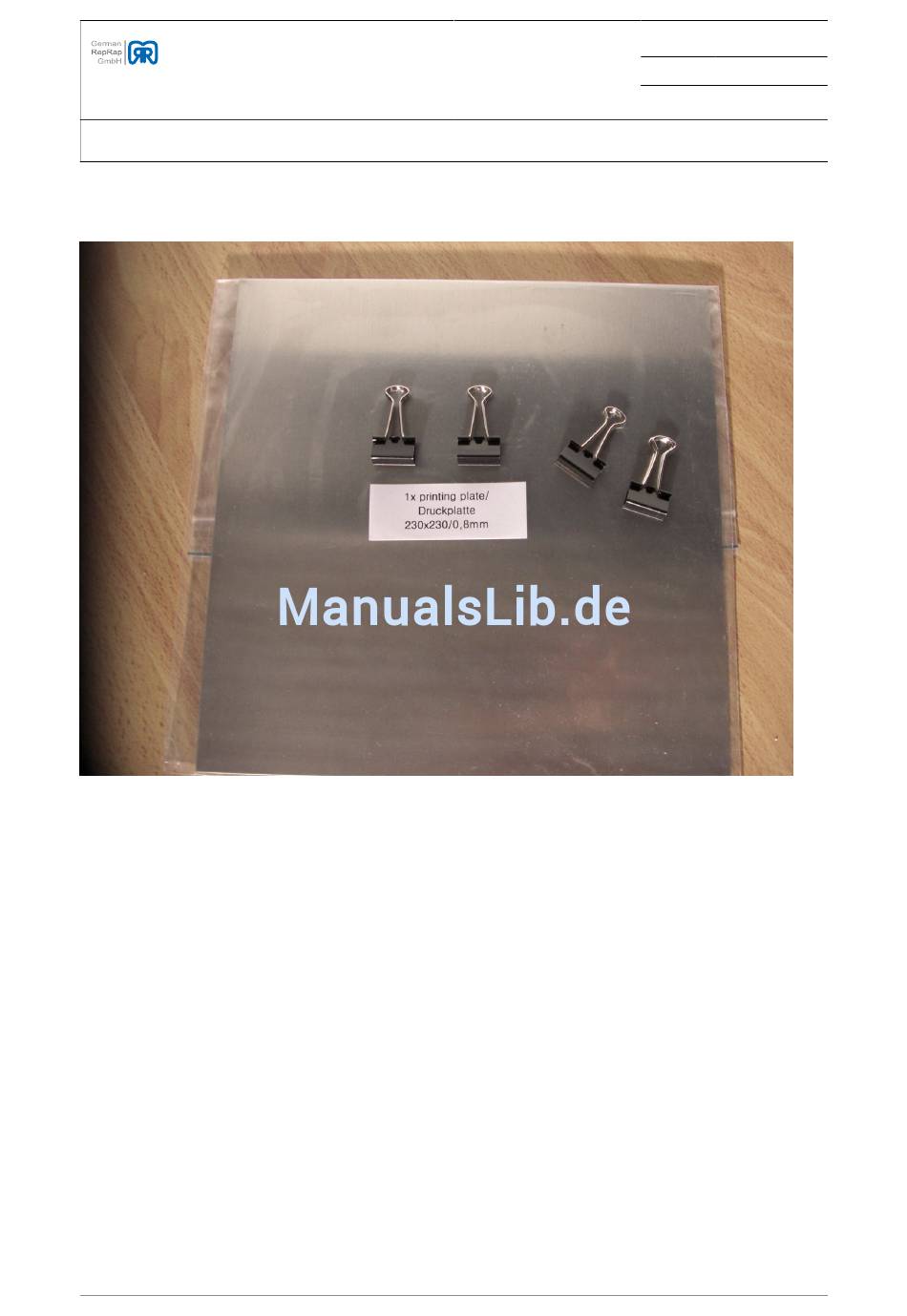

Abbildung 3.160. Abschluss Druckbett Materialübersicht
Nachdem die Druckplatte vor dem Druck mit der PET- Folie (230mm x230mm) abgeklebt wurde, wird sie
anschließend auf den y-Schlitten aufgelegt und mit den Folback-Klammern festgehalten. Die Druckplatte
wird somit durch die Klemmen auf der Aluminiumplatte aus vorherigem Abschnitt gehalten. Folgendes Bild
zeigt den Fertigzustand (Hierbei denkt man sich statt der gezeigten unteren Holzplatte (braun) einfach die
Aluminiumplatte aus vorherigem Abschnitt und statt den Muttern die Köpfe der Linsenkopfschrauben).Die
dünne Aluminium-Platte dient hier als Schutz der dicken Platte, falls durch das Hot-End Kratzer auf dieser
entstehen. In diesem Fall kann die dünne Aluminium-Platte leicht und kostengünstig ausgetauscht werden.
Dafür müssen in selbige vier Löcher mit einem Durchmesser von 10,5mm gebohrt werden. Die Maße für die
Position der Löcher könne dem folgenden Bild entnommen werden.
