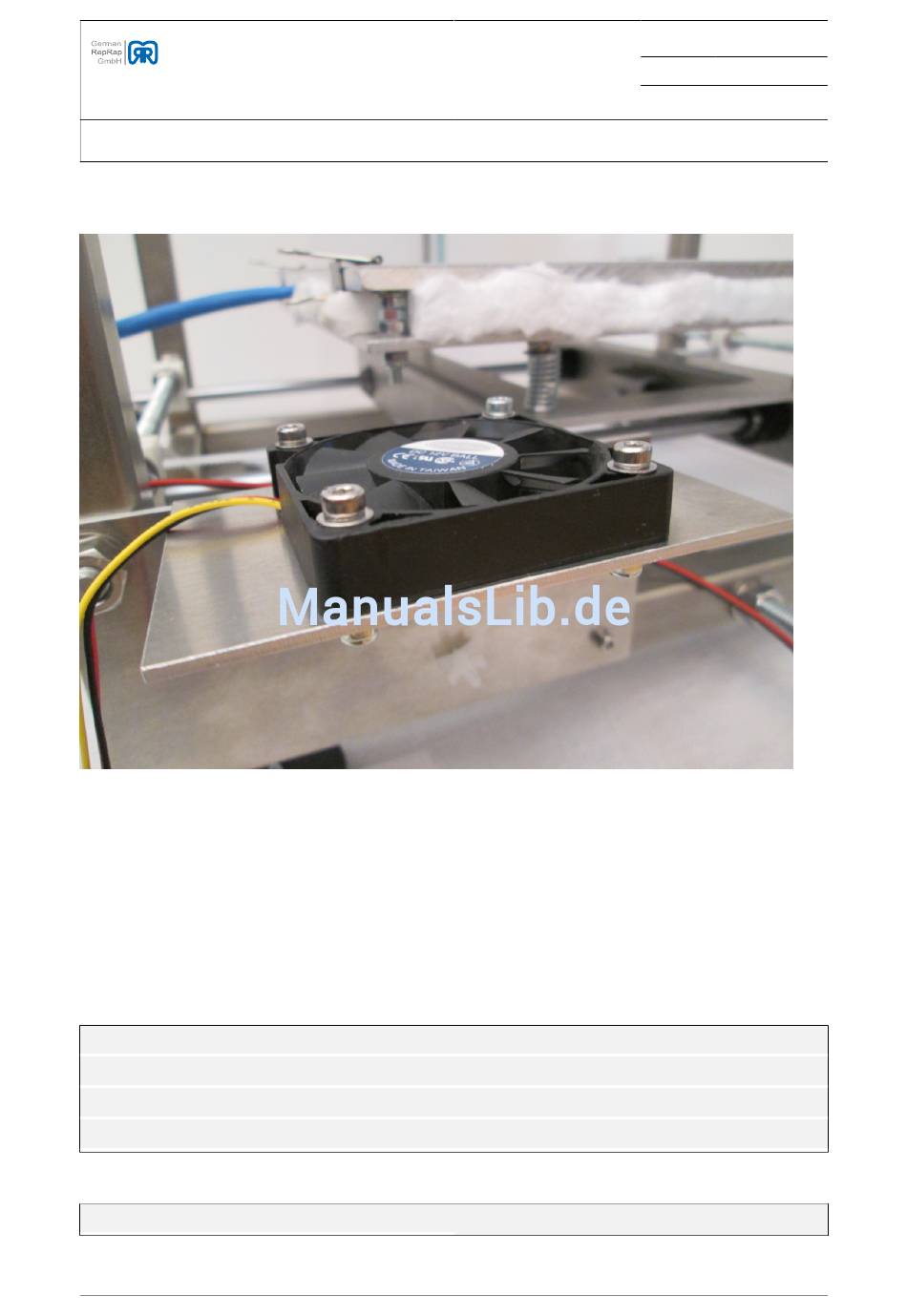

Abbildung 3.196. Rampslüfter Abschluss
Den Lüfter wie auf oben gezeigtem Bild montieren (Zylinderkopfschraube + Lüfter + Elektronikhalter +
Unterlegscheibe + selbstsichernde Mutter).
3.13.2. Opto Endstop- & Lichtschrankenmontage
3.13.2.1. Opto Endstop - X-Achse
Tabelle 3.66. Materialliste Opto Endstop - X-Achse (100270.19)
1x Montageband, ca. 50 mm
1x M3x35 Zylinderkopfschraube
1x M3 selbstsichernde Mutter
4x M3 Unterlegscheibe
Tabelle 3.67. Materialliste Opto Endstop - X-Achse
1x Opto Endstop
© German RepRap GmbH
1x Distanzhülse, 5mm
1x M4x20 Zylinderkopfschraube
1x M4 selbstsichernde Mutter
2x M4 Unterlegscheibe
Seite 195 /
Revision 352
Stand 23.12.2013 14:03
