PRotos V2.0 3D Drucker Handbuch
Tabelle 3.47. Materialliste Befestigung Heizmatte
1x Aluminium-Platte, 230x230x5mm
Die Schutzfolie der Aluminium-Platte, auf welcher keine Senkungen sind, muss abgezogen werden und
die Heizmatte mittig auf diese aufgeklebt werden. Hierbei ist es wichtig, darauf zu achten, dass zwischen
Aluminiumplatte und Heizmatte KEINE Luftlöcher entstehen. Die Anschlusskabel der Heizmatte müssen sich
dabei auf der Seite mit der Sackloch-Bohrung befinden.
Anschließend werden die Senkkopfschrauben in die Aluminiumplatte geschraubt. Auf diese werden je eine
Unterlegscheibe und drei M4 Mutter aufgeschraubt. Sie sorgen später für genügend Abstand zwischen
Heizmatte und Holzplatte.

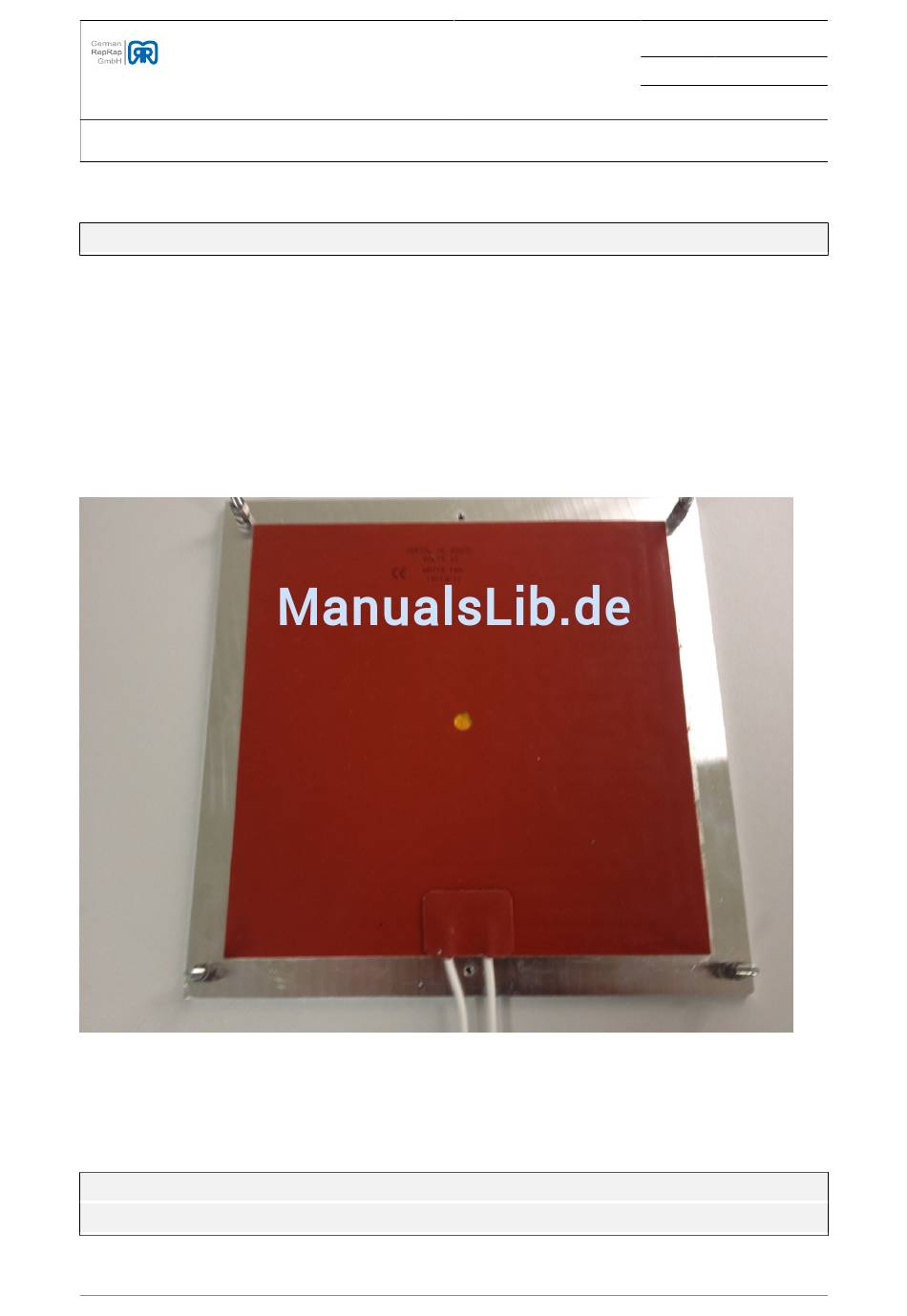

Abbildung 3.164. Befestigung Heizmatte Abschluss

3.12.2. Vormontage Thermistor

Tabelle 3.48. Materialliste Vormontage Thermistor (100013.2)
1x Thermistor
1x Schrumpfschlauch 10cm, Ø2.4mm
© German RepRap GmbH
Kapitel 3. Aufbau › Das beheizbare Druckbett
1x Heizmatte, 12V
1x Silikonschlauch 6cm
1x Zweiadriges Kabel 60cm
Seite 164 /
Revision 352
Stand 23.12.2013 14:03
164 /
