Den Lichtschrankenunterbrecher für die Z-Achse an die M3 Zylinderkopfschraube schrauben, wie im Bild
"Detailansicht Lichtschrankenunterbrecher X-Achse" gezeigt.
Wenn das Blech die Lichtschranke durchfährt, endet die Bewegung in z-Richtung. Daher muss beim montieren
der Endstophöhe auf die Düse des Hotends geachtet werden, da diese den tiefsten Punkt darstellt und in einem
Fehlerfall als erstes in die Druckplatte fahren würde.
3.13.2.3. Opto Endstop - Y-Achse
Tabelle 3.70. Materialliste Opto Endstop - Y-Achse (100270.21)
1x Montageband 40mm
2x M3x20 Zylinderkopfschraube
1x M3 selbstsichernde Mutter
Tabelle 3.71. Materialliste Opto Endstop - Y-Achse
1x Opto Endstop

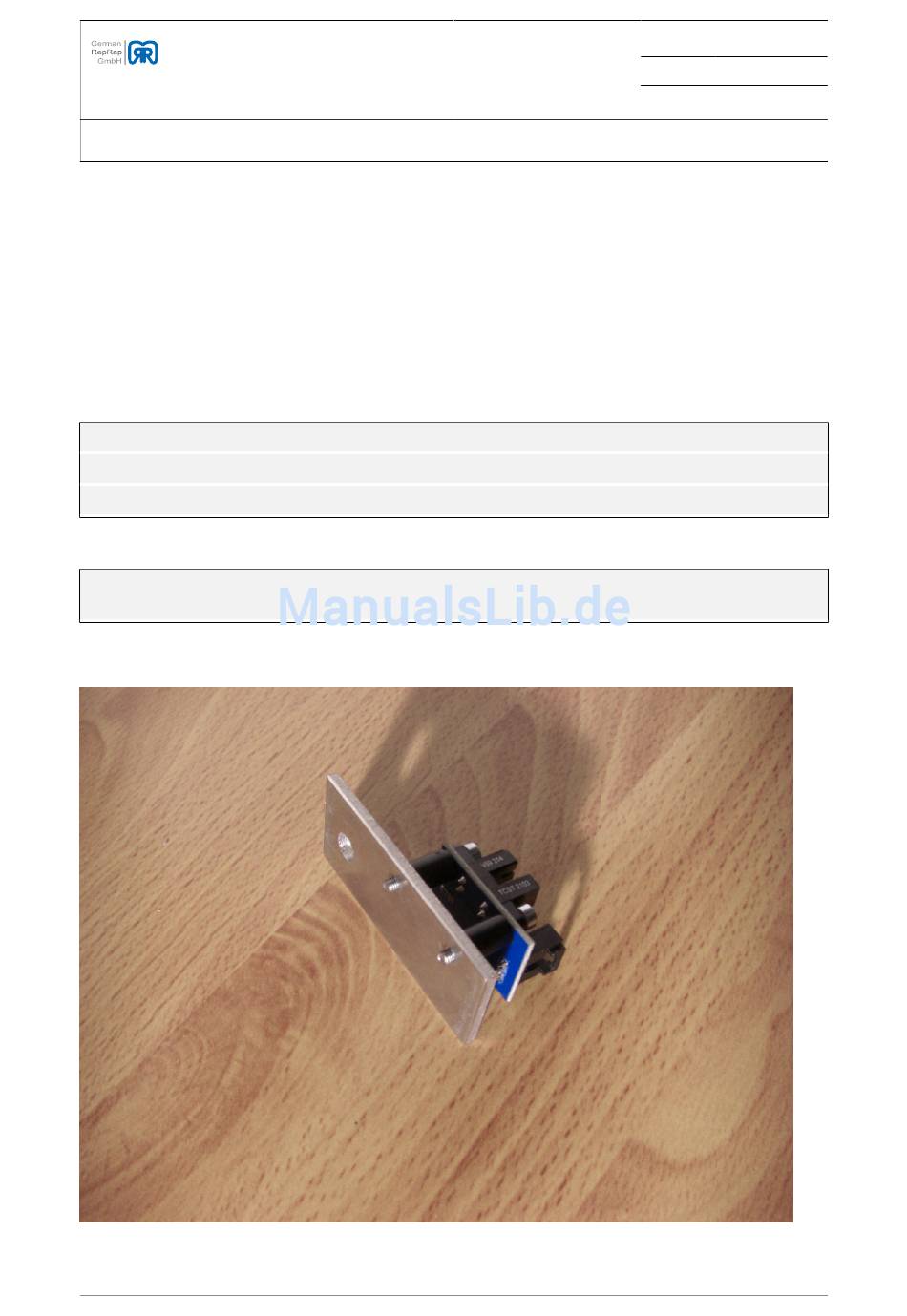

Abbildung 3.202. Opto Endstop - Y-Achse Materialübersicht
© German RepRap GmbH
2x Distanzhülse, 5mm
2x M3 Unterlegscheibe
1x M3x10 Zylinderkopfschraube
1x Y-Opto-Endstop-Halter (bereits am Rahmen
montiert)
