PRotos V2.0 3D Drucker Handbuch

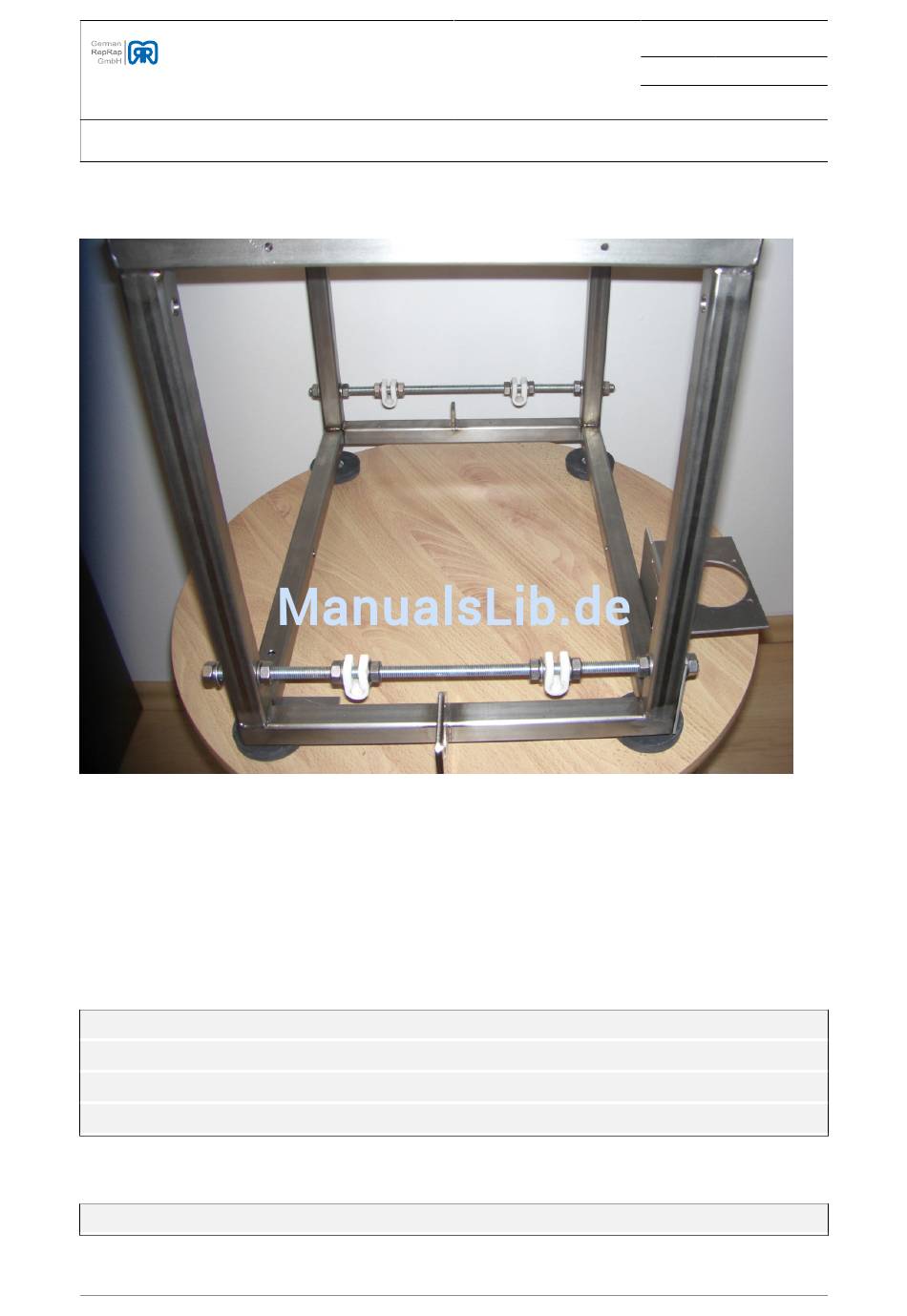

Abbildung 3.29. Abschluss der Rahmenmontage

3.5. Y-Achse

3.5.1. Y-Schlitten

Tabelle 3.3. Materialliste Y-Schlitten (100270.2)
1x Y-Riemenspanner
4x M4x10 Zylinderkopfschraube
1x M5x25 Zylinderkopfschraube
1x M5 selbstsichernde Mutter
Tabelle 3.4. Materialliste Y-Schlitten
1x Y-Schlitten
© German RepRap GmbH
2x Y-Riemenklemme
4x M4 Unterlegscheibe
2x M5 Unterlegscheibe
2x Edelstahlstange, 410 mm
Seite 45 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › Y-Achse
45 /
