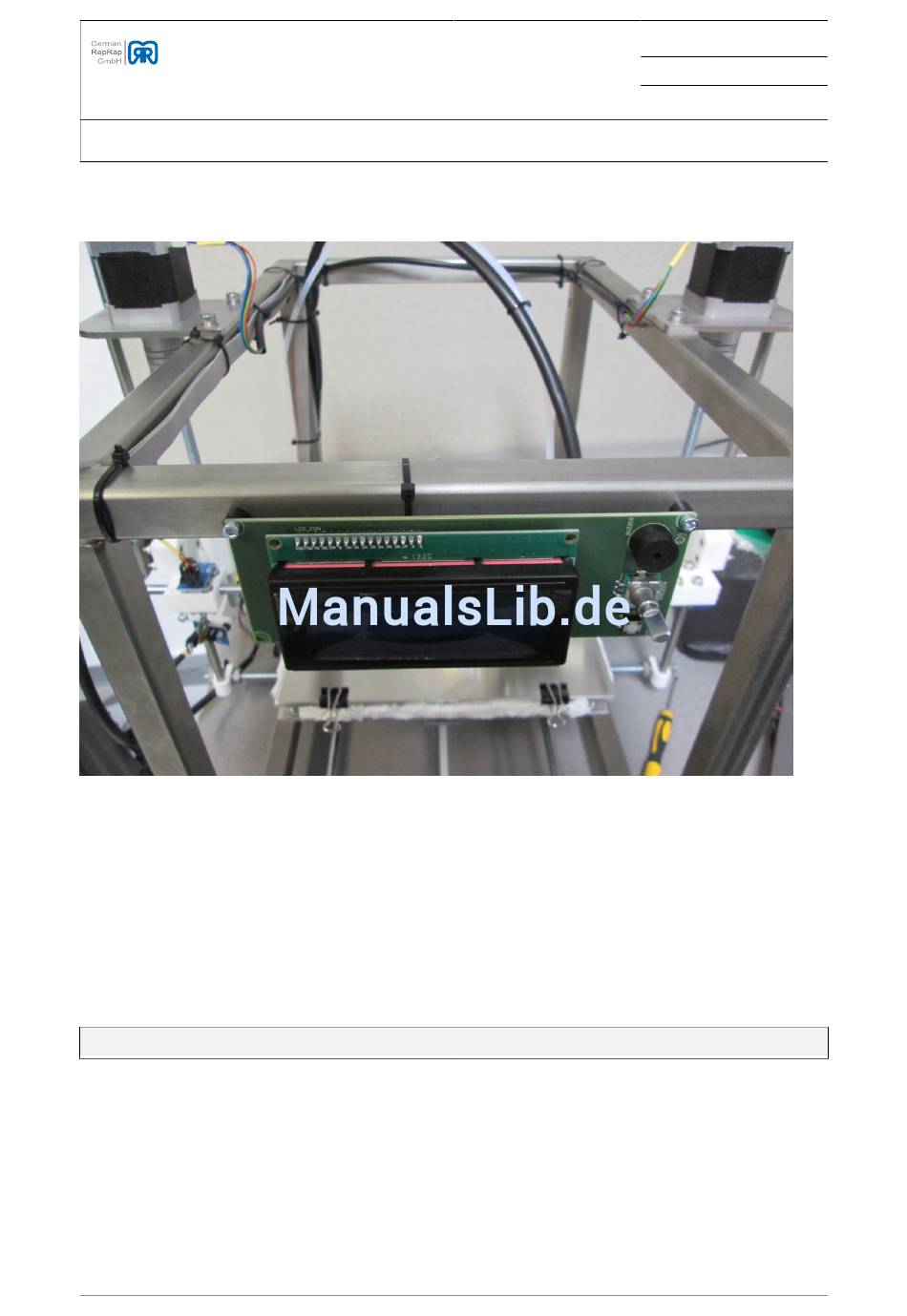

Abbildung 3.238. Anschluss des LCD-Displays
Das Display wird mit den M3x10 Schrauben und den Abstandshülsen in den am Rahmen
festgeschraubt.

3.14.6. Verkabelung Druckbett (nur beheiztes Druckbett)

Tabelle 3.80. Materialliste Verkabelung Druckbett (100013.7)
1x Crimpsteckergehäuse, 2-polig
Das Kabel des beheizbaren Druckbetts, welches an den Ausgang D08 angeschlossen wird, wird nur abisoliert
(hier schwarz-rot). Der Thermistor des beheizbaren Druckbetts wird wiederum mit einer Buchsenleiste verlötet
und isoliert. Auch hier ist wieder auf die richtige Kabellänge vom Thermistor-Kabel zu achten.
© German RepRap GmbH
Kapitel 3. Aufbau › Die Verkabelung
2x Crimpkontakte
Seite 237 /
Revision 352
Stand 23.12.2013 14:03
