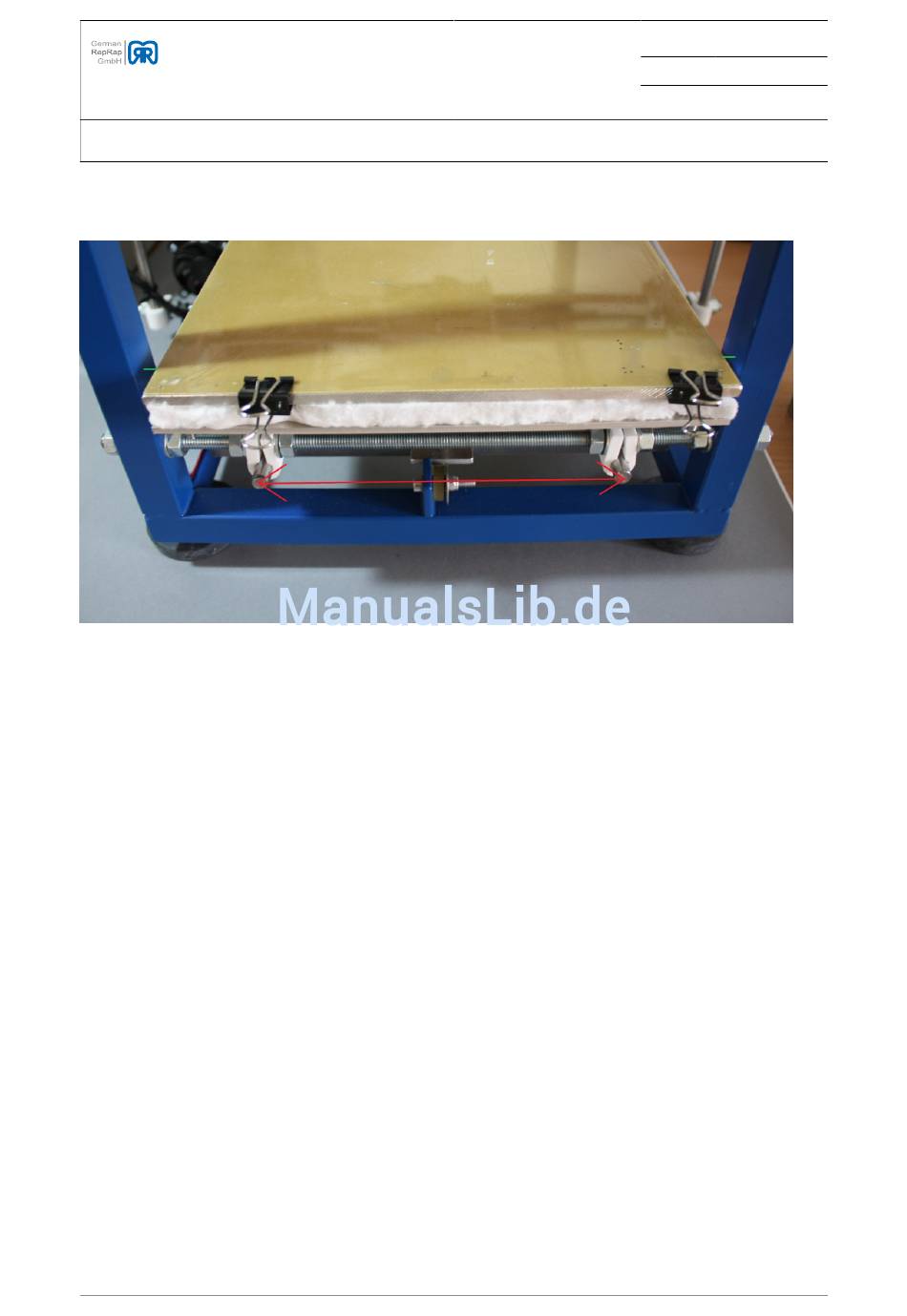

Abbildung 5.2. Ausrichtung Y-Achse
grün = gleicher Abstand (Abstand des Y-Schlittens zum Rahmen)
rot = 160 mm Abstand (Abstand der Zentren der Führungsstangen)
Zunächst wird der Y-Schlitten an den Rand gefahren und die Bar Clamps, die dessen Führungsstangen halten,
gelockert, sodass sich die Zentren der Führungsstangen leicht bewegen lassen. Die Bar Clamps werden nun
so positioniert, dass der Schlitten auf beiden Seiten den gleichen Abstand zum Rahmen hat und die Zentren
der Führungsstangen zueinander einen Abstand von 160 mm. Anschließend werden die Muttern, die die Bar
Clamps fixieren, gleichmäßig angezogen, sodass sich die Zentren der Führungsstangen nach dieser Ausrichtung
nicht mehr verschieben. Dieser gesamte Vorgang wird auf beiden Seiten durchgeführt.
In der Startphase laufen sich die Welle und das Gleitlager aufeinander ein. Während dieser Phase passen sich
die Oberflächen beider Partner optimal aneinander an. Die spezifische Belastung des Systems sinkt, da sich die
Kontaktflächen von Welle und Lager während des Einlaufens vergrößern. Gleichzeitig sinkt die Verschleißrate
und nähert sich einem linearen Verlauf. In dieser Phase verändern sich die Reibwerte noch, um schließlich einen
weitgehend konstanten Wert anzunehmen.

5.2. Abmessungen

Um die Einstellungen der Endstops, insbesondere die der Z-Achsen, zu überprüfen, werden diese mithilfe der
Software angesteuert.
Dafür muss zuerst der Repetier-Host gestartet werden. Danach wird der Port und die Baudrate eingestellt. Der
Port ist der selbe, welcher auch zum Aufspielen der Firmware benutzt wurde
X ) [S. 240] bzw. Auswahl Board und Port
© German RepRap GmbH
(Windows) [S. 253]). Für die Baudrate wird der Wert „115200" gewählt.
Seite 264 /
Revision 352
Stand 23.12.2013 14:03
