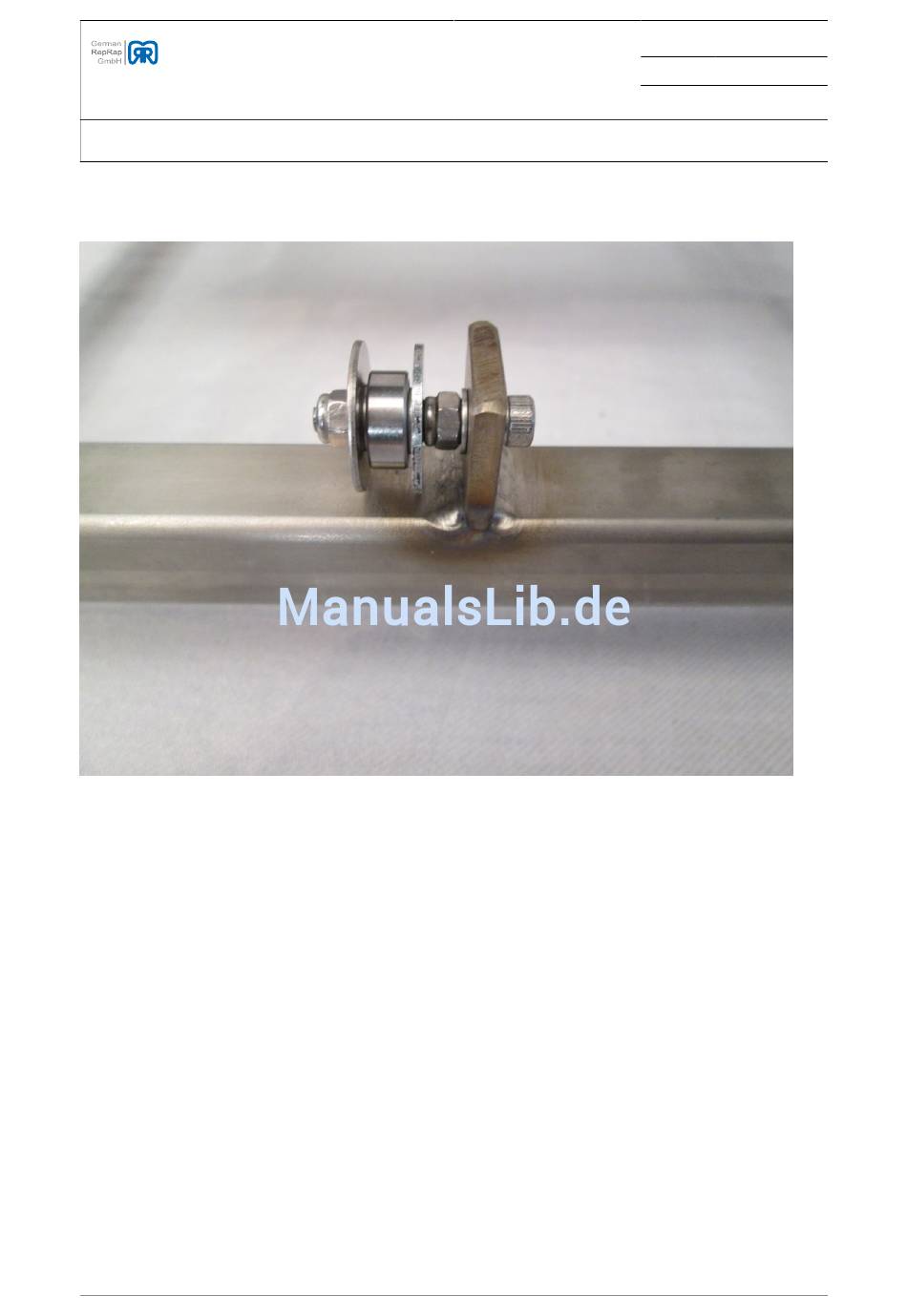

Abbildung 3.38. Zahnriemenführung Detailansicht Verschraubung
Die M4x25 Inbus-Schraube anschließend handfest anziehen. Die innere selbssichernde Mutter muss fest
angezogen werden damit die Schraube fest fixiert ist. Die äußere M4 Mutter hingegen sollte nur so fest
angezogen werden, dass sich das Kugellager noch frei bewegen kann.
Das Kugellager sollte in einer Linie mit der Mitte der beiden Riemenklemmen des y-Schlittens und dem Pully
des y-Motors verlaufen.
