Auswahl und Dimensionierung von Wärmepumpen zum Heizen und Kühlen
Überprüfung der ausreichenden Größe des
eingebauten Heizstabes:
Gesamtwärmebedarf bei minimaler Außentemperatur
(Auslegungspunkt)
– Wärmeleistung der Wärmepumpe bei minimaler
Außentemperatur
= Leistung des elektrischen Heizstabes, maximal 6 kW
Für das gewählte Beispiel ergibt sich unter Voraussetzung einer
minimale Außentemperatur von -10 °C folgende Dimensionie-
rung:

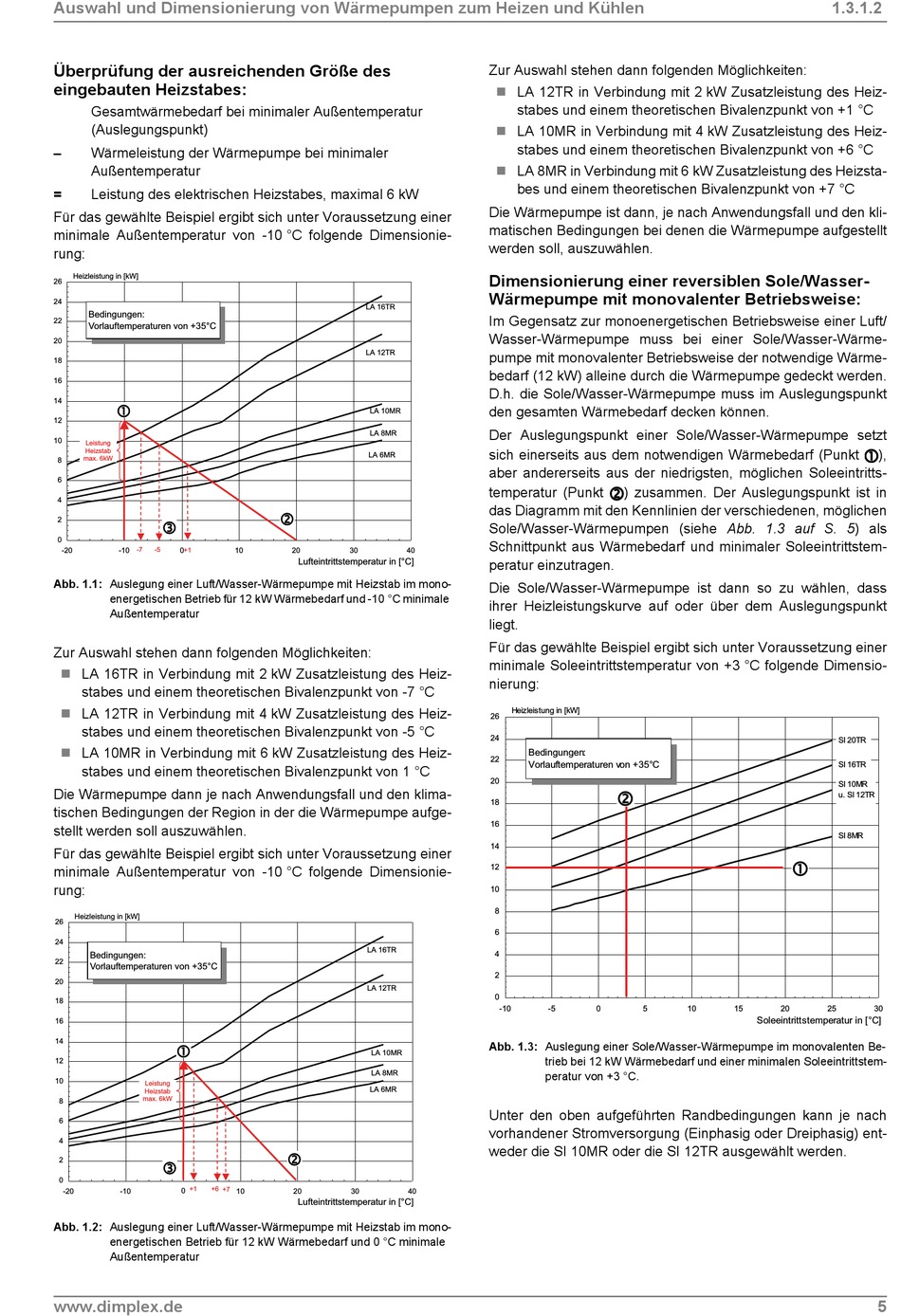

Abb. 1.1: Auslegung einer Luft/Wasser-Wärmepumpe mit Heizstab im mono-
energetischen Betrieb für 12 kW Wärmebedarf und -10 °C minimale
Außentemperatur
Zur Auswahl stehen dann folgenden Möglichkeiten:
LA 16TR in Verbindung mit 2 kW Zusatzleistung des Heiz-
stabes und einem theoretischen Bivalenzpunkt von -7 °C
LA 12TR in Verbindung mit 4 kW Zusatzleistung des Heiz-
stabes und einem theoretischen Bivalenzpunkt von -5 °C
LA 10MR in Verbindung mit 6 kW Zusatzleistung des Heiz-
stabes und einem theoretischen Bivalenzpunkt von 1 °C
Die Wärmepumpe dann je nach Anwendungsfall und den klima-
tischen Bedingungen der Region in der die Wärmepumpe aufge-
stellt werden soll auszuwählen.
Für das gewählte Beispiel ergibt sich unter Voraussetzung einer
minimale Außentemperatur von -10 °C folgende Dimensionie-
rung:
Abb. 1.2: Auslegung einer Luft/Wasser-Wärmepumpe mit Heizstab im mono-
energetischen Betrieb für 12 kW Wärmebedarf und 0 °C minimale
Außentemperatur
www.dimplex.de
Zur Auswahl stehen dann folgenden Möglichkeiten:
LA 12TR in Verbindung mit 2 kW Zusatzleistung des Heiz-
stabes und einem theoretischen Bivalenzpunkt von +1 °C
LA 10MR in Verbindung mit 4 kW Zusatzleistung des Heiz-
stabes und einem theoretischen Bivalenzpunkt von +6 °C
LA 8MR in Verbindung mit 6 kW Zusatzleistung des Heizsta-
bes und einem theoretischen Bivalenzpunkt von +7 °C
Die Wärmepumpe ist dann, je nach Anwendungsfall und den kli-
matischen Bedingungen bei denen die Wärmepumpe aufgestellt
werden soll, auszuwählen.
Dimensionierung einer reversiblen Sole/Wasser-
Wärmepumpe mit monovalenter Betriebsweise:
Im Gegensatz zur monoenergetischen Betriebsweise einer Luft/
Wasser-Wärmepumpe muss bei einer Sole/Wasser-Wärme-
pumpe mit monovalenter Betriebsweise der notwendige Wärme-
bedarf (12 kW) alleine durch die Wärmepumpe gedeckt werden.
D.h. die Sole/Wasser-Wärmepumpe muss im Auslegungspunkt
den gesamten Wärmebedarf decken können.
Der Auslegungspunkt einer Sole/Wasser-Wärmepumpe setzt
sich einerseits aus dem notwendigen Wärmebedarf (Punkt
aber andererseits aus der niedrigsten, möglichen Soleeintritts-
temperatur (Punkt ) zusammen. Der Auslegungspunkt ist in
das Diagramm mit den Kennlinien der verschiedenen, möglichen
Sole/Wasser-Wärmepumpen (siehe Abb. 1.3 auf S. 5) als
Schnittpunkt aus Wärmebedarf und minimaler Soleeintrittstem-
peratur einzutragen.
Die Sole/Wasser-Wärmepumpe ist dann so zu wählen, dass
ihrer Heizleistungskurve auf oder über dem Auslegungspunkt
liegt.
Für das gewählte Beispiel ergibt sich unter Voraussetzung einer
minimale Soleeintrittstemperatur von +3 °C folgende Dimensio-
nierung:
Abb. 1.3: Auslegung einer Sole/Wasser-Wärmepumpe im monovalenten Be-
trieb bei 12 kW Wärmebedarf und einer minimalen Soleeintrittstem-
peratur von +3 °C.
Unter den oben aufgeführten Randbedingungen kann je nach
vorhandener Stromversorgung (Einphasig oder Dreiphasig) ent-
weder die SI 10MR oder die SI 12TR ausgewählt werden.
