Bekötési utasítás
1. Kábeljelölés magyarázata
X-tengely végálláskapcsoló kábel
X (4PIN) → X-tengelyes léptetőmotor kábel
Y (3PIN) → Y-tengely végálláskapcsoló kábel
Y (4PIN) → Y-tengelyes léptetőmotor kábel
Z (2PIN) → Z-tengely végálláskapcsoló kábele
Z (4PIN) → Z-tengelyes léptetőmotor-kábel
A (2PIN) → Lézer jelkábel
E (3PIN) → Lángérzékelő jelkábel
1 (2PIN) → Lézer ventilátor vonal
MEGJEGYZÉS: A PIN-kód a kábel csatlakozócsapjainak mennyiségére utal.

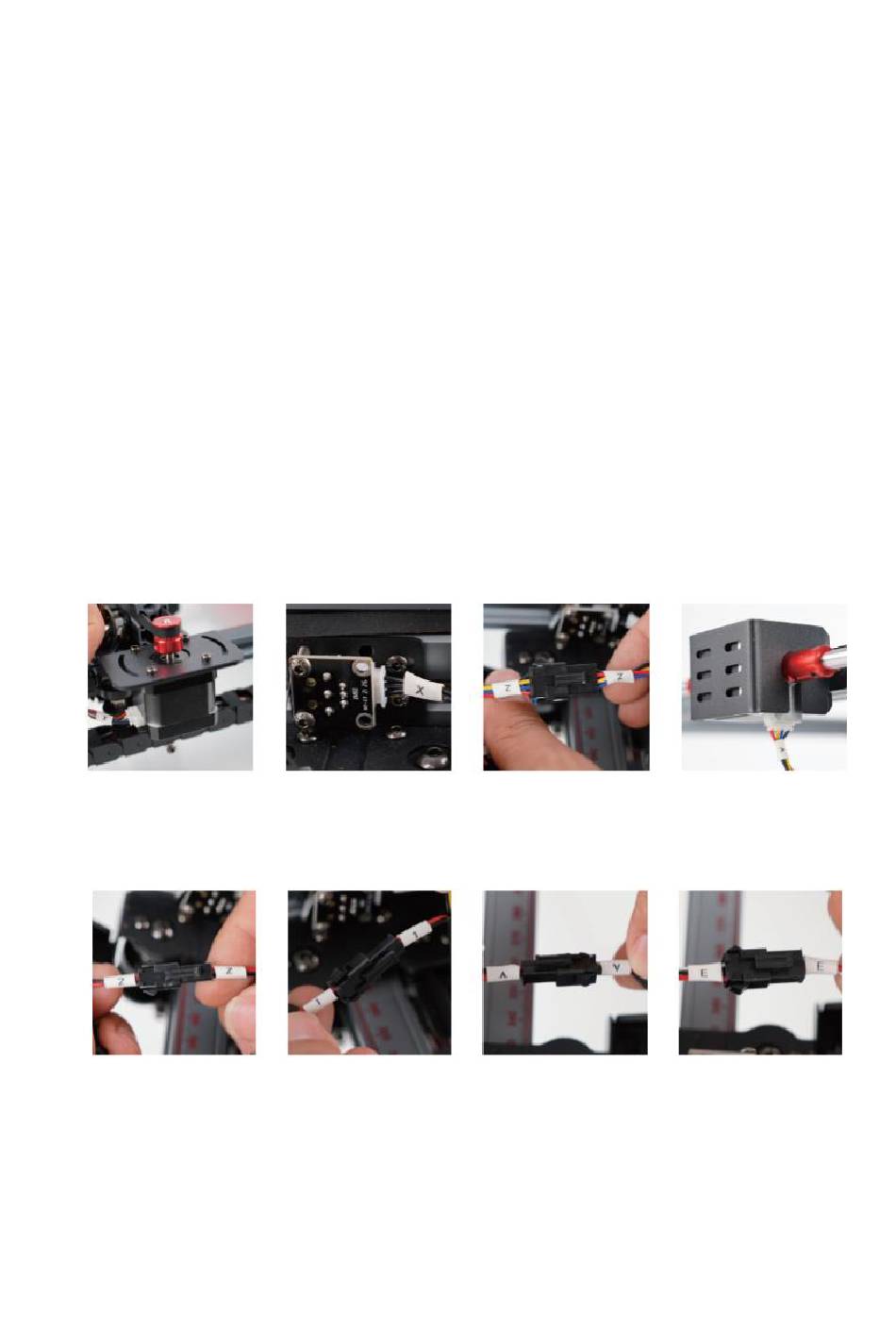

2. Kapcsolási rajz
X (4PIN) → X-
tengelyes
léptetőmotor kábel
Z (2PIN) → Z-tengely
végálláskapcsoló
kábele
Figyelem! Kérjük, a gép bekapcsolása előtt győződjön meg arról, hogy minden vezeték
helyesen van-e bekötve.
X (3PIN) → X-
tengelyes
végálláskapcsoló
kábel
1 (2PIN) → Lézer
ventilátor vonal
92
Z (4PIN) → Z-
tengelyes
léptetőmotor-kábel
A (2PIN) → Lézer
jelkábel
Y (4PIN) → Y-
tengelyes
léptetőmotor kábel
E (3PIN) →
Lángérzékelő
jelzőkábel
