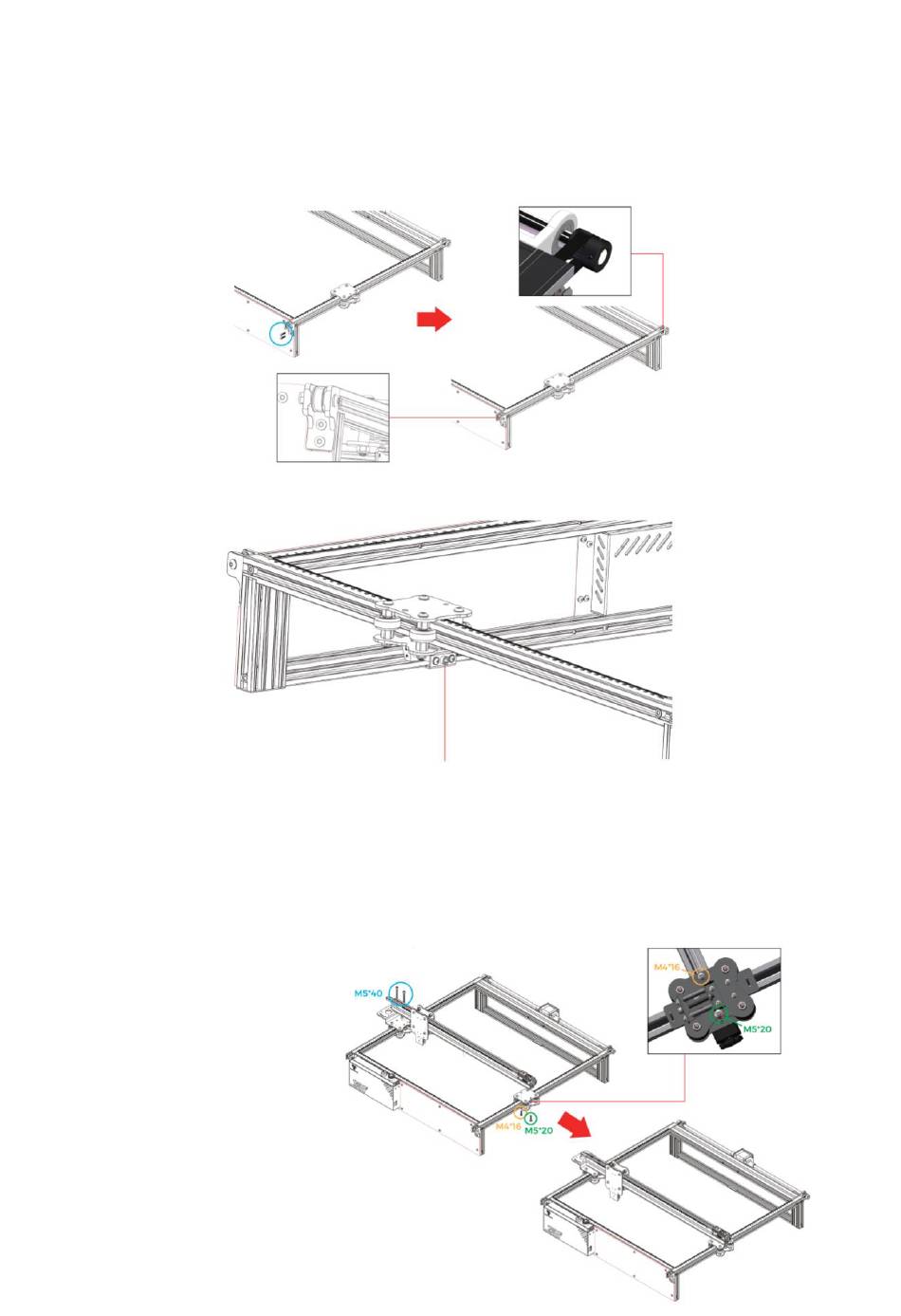

1.17 Inštalácia pravého rozvodového remeňa osi Y a napínacej kladky
Skrutka M4 × 16 ×2
POZNÁMKA: pred inštaláciou napínacej kladky nastavte ozubený remeň do drážky
remenice.
1.18 Nastavenie pravého napínača osi Y
Pomocou šesťhranného kľúča utiahnite skrutku napínača v smere hodinových ručičiek
alebo uvoľnite remeň proti smeru hodinových ručičiek.
POZNÁMKA: ak je napínač príliš napnutý, remenica sa zasekne. A ak by bol príliš voľný,
ovplyvnilo by to aj výsledok gravírovania.
2.1 Montáž častí priečneho nosníka osi X
Časti priečneho nosníka osi X ×1 1
Skrutka M5 × 40 ×2
Skrutka M5 × 20 ×1
Skrutka M4 × 16 ×1
