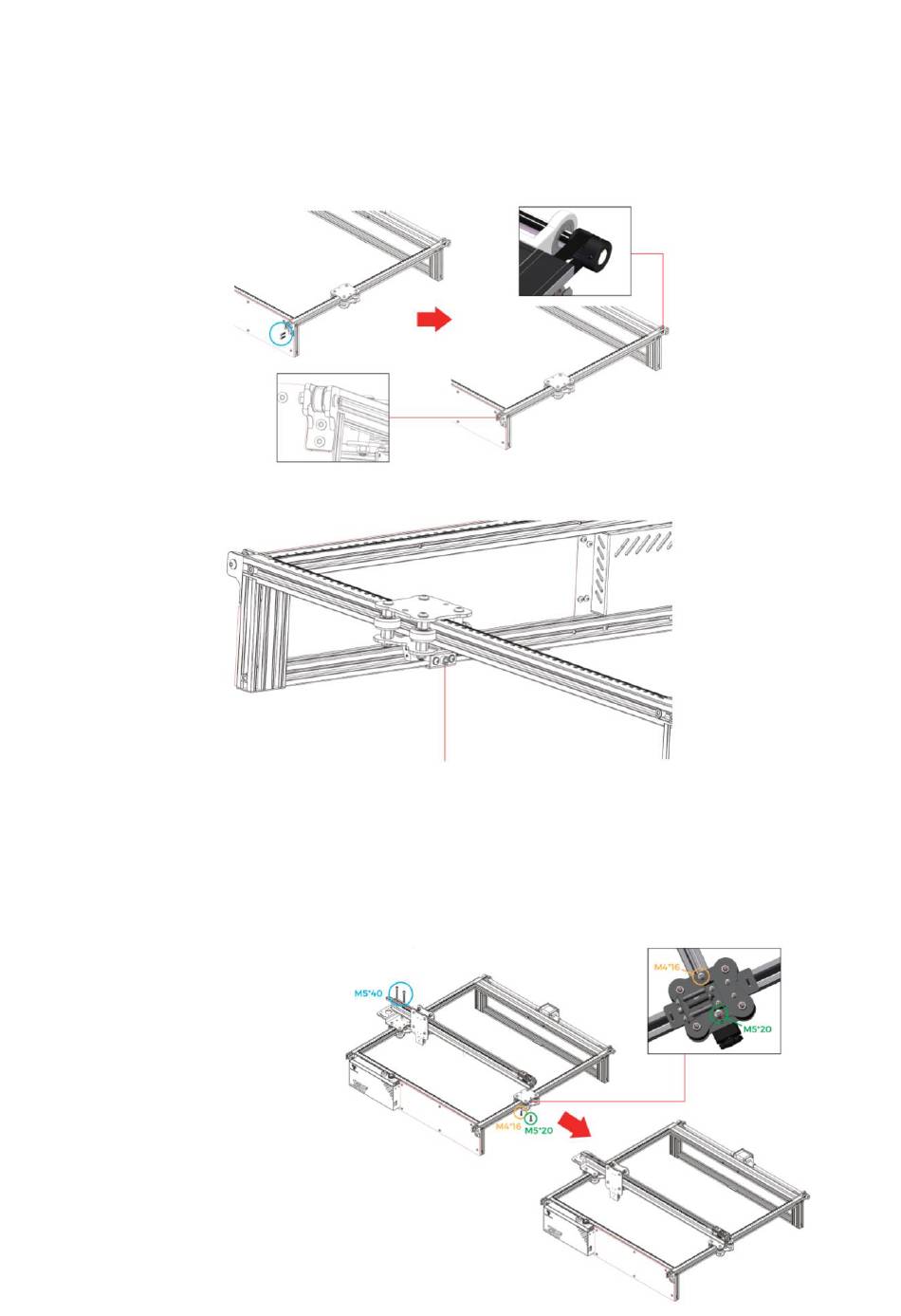

1.23 Az Y-tengely jobb oldali vezérműszíj és a vezérműszíjtárcsa beszerelése
Csavar M4*16 x 2
MEGJEGYZÉS: A vezérműszíjat a vezérműszíj felszerelése előtt állítsa be a csigakerék
hornyába.
1.24 Az Y-tengely jobb oldali feszítőjének beállítása
A feszítőcsavart az óramutató járásával megegyező irányban húzza meg a hatlapos
kulccsal, vagy lazítsa meg a szíjat az óramutató járásával ellentétes irányban.
MEGJEGYZÉS: Ha a feszítő túl szoros, a szíjtárcsa beragad. Ha pedig túl laza, az szintén
befolyásolja a gravírozás eredményét.
2.1 Az X-tengelyes keresztgerenda alkatrészeinek beszerelése
X-tengelyes keresztgerenda alkatrészek x 1
M5*40 csavar x 2
M5*20 csavar x 1
M4*16 csavar x 1
