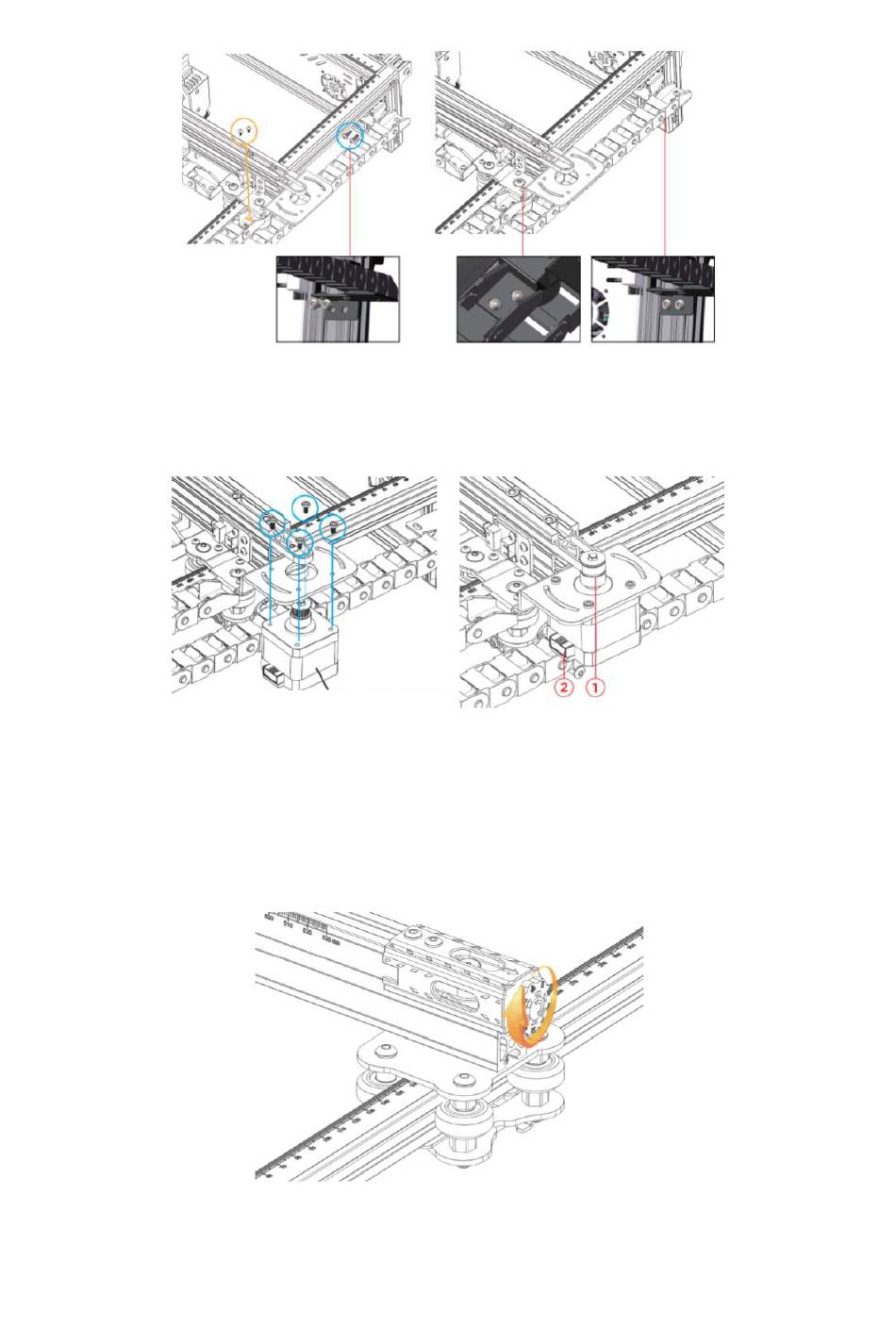

5. Installation des Schrittmotors für die X-Achse
M3*6 Schraube x 4
X-Achse Schrittmotor x 1
X-Achse Schrittmotor
HINWEIS:
1) Legen Sie den Zahnriemen in die Riemenscheibenrille des Schrittmotors.
2) Bitte stellen Sie sicher, dass der Stromkreisanschluss in der richtigen Richtung wie
oben abgebildet ist.
6. Einstellung der X-Achsen-Spannvorrichtung
HINWEIS: Achten Sie darauf, dass der Zahnriemen fest sitzt, damit sich die Gravur nicht
verschiebt.
