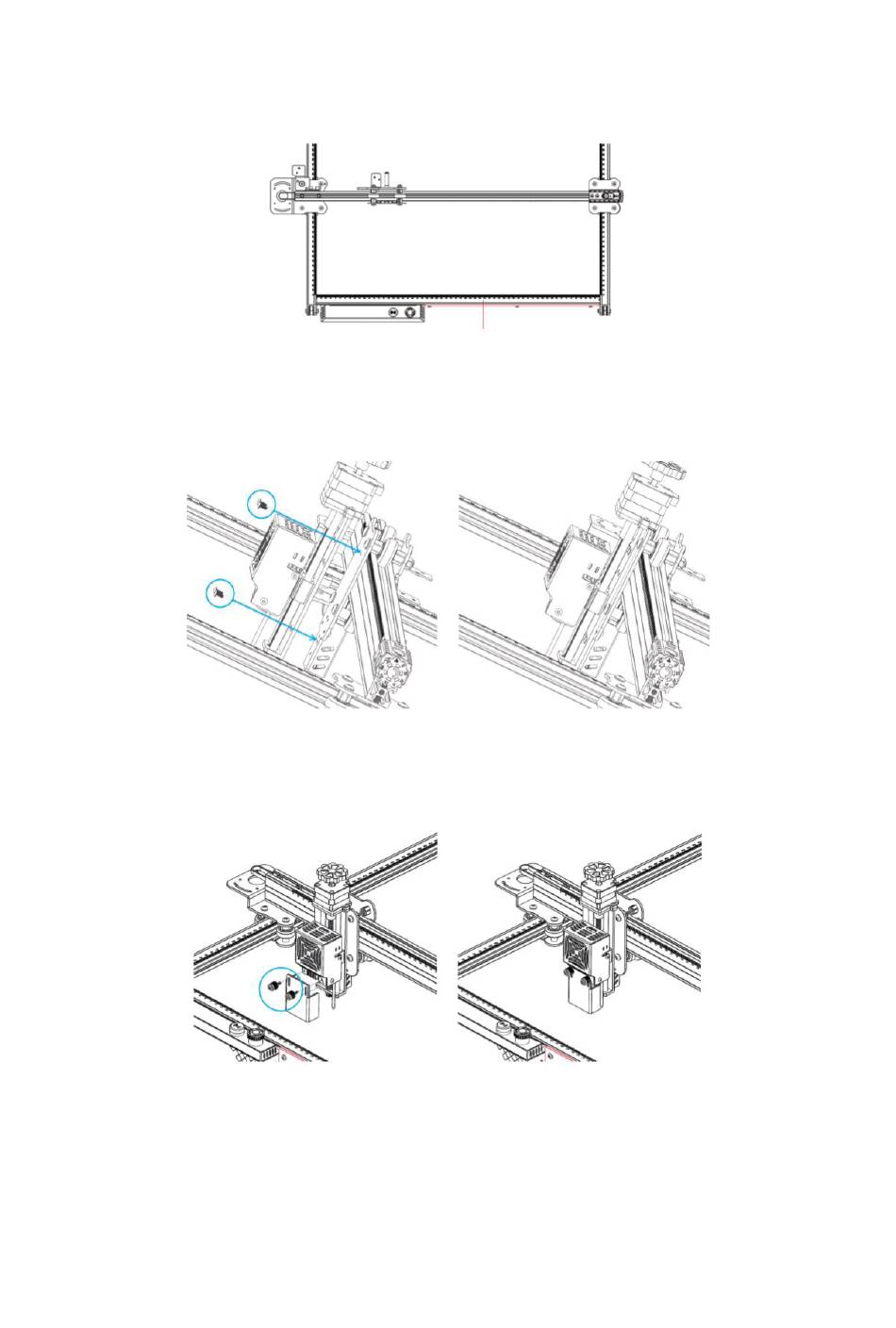

Pozor: pri inštalácii sa uistite, že priečnik osi X je rovnobežný s predným priečnikom (ako
referenciu skontrolujte značky pravítka na oboch stranách), inak by to ovplyvnilo pohyb
osi Y a gravírovanie.
Profil predného lúča
2.2 Inštalácia laserového modulu
Laserový modul × 1
Skrutky M3 × 6 ×4
2.3 Inštalácia ochranného krytu
Laserový ochranný kryt ×1
Skrutky M3 × 8 ×2
3.1 Inštalácia vlečnej reťaze osi X
Skrutky M3 × 6 ×4
Časti káblového vozíka osi X ×1
