Összeszerelés

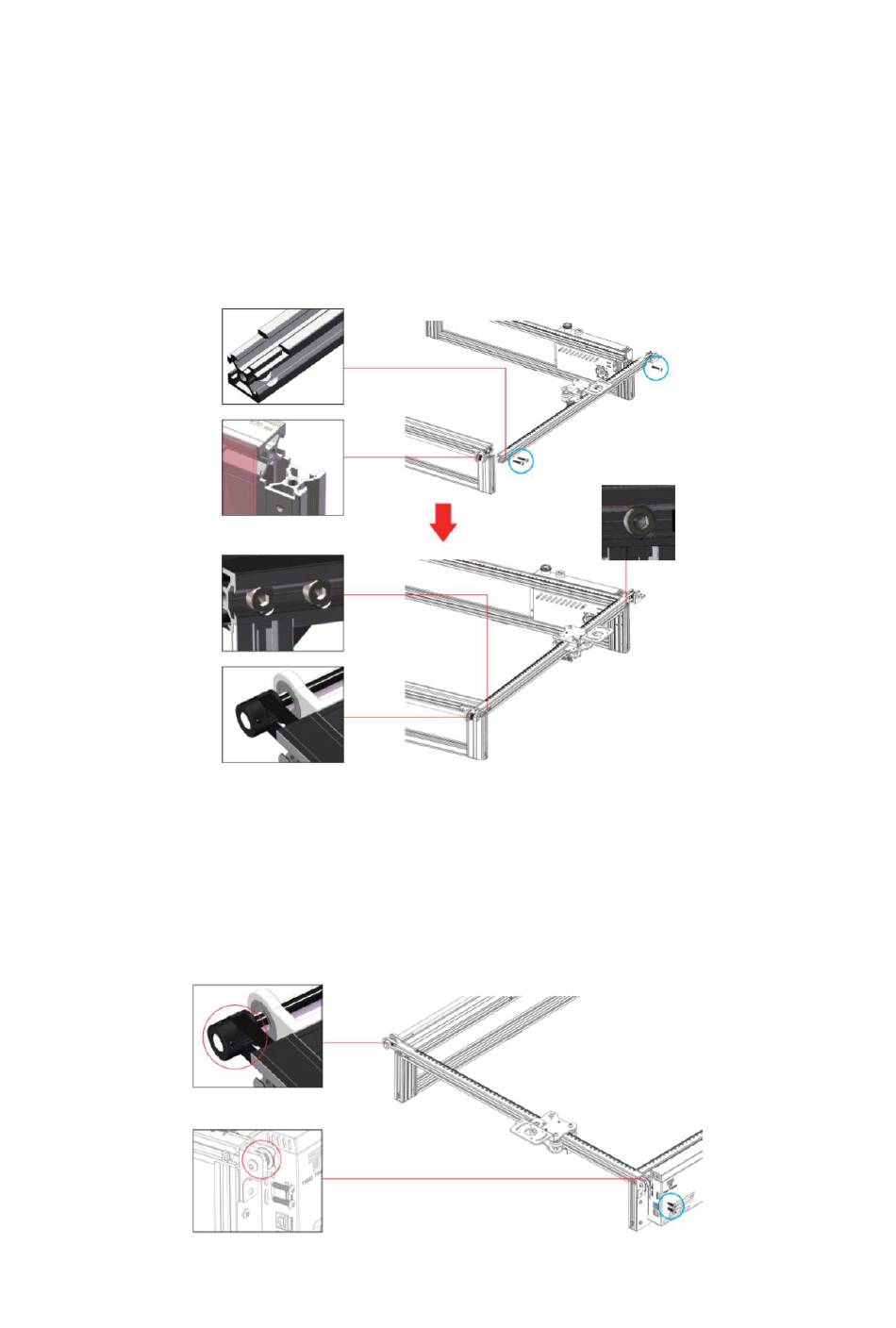

1.19 A keretek felszerelése
Az elülső keret, a hátsó keret és az Y-tengely bal oldali keret beszerelése
Első keret x 1
Hátsó keret x 1
Y-tengely Bal oldali keret x 1
M5*25 csavarcsavar x 3
Kérjük, ügyeljen a keret csatjának helyzetére.
MEGJEGYZÉS: A csavarok meghúzása előtt állítsa be a vezérműszíjat a csigakerék
hornyába és a profilt a csat pozíciójába.
1.20 Az Y-tengely bal oldali vázának felszerelése A vezérműszíj és a
vezérműszíjtárcsa felszerelése
M4*16 csavar x 2
MEGJEGYZÉS: A vezérműszíjat a vezérműszíjcsiga felszerelése előtt állítsa be a
csigakerék hornyába.
Szinkronkerék
Lengőkeré
k csiga
