Montáž

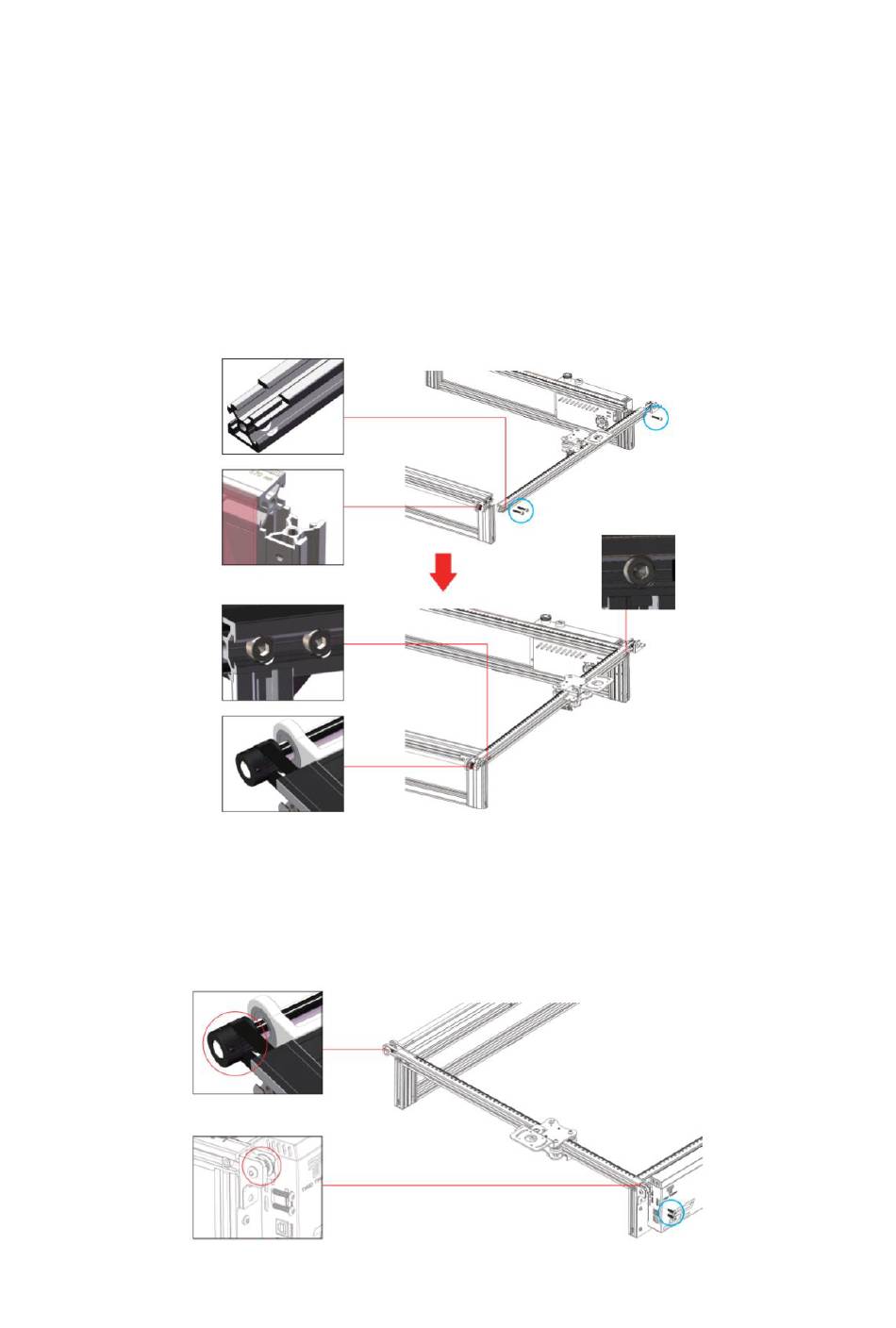

1.7 Instalace rámů
Instalace předního rámu, zadního rámu a levého rámu osy Y
Přední rám x 1
Zadní rám x 1
Osa Y Levý rám x 1
Šroub M5*25 x 3
Dbejte prosím na polohu spony rámu.
POZNÁMKA: Před utažením šroubů nastavte ozubený řemen do drážky řemenice a
profil do polohy spony.
1.8 Instalace rozvodového řemene a napínací kladky levého rámu osy Y
Šroub M4*16 x 2
POZNÁMKA: Před instalací napínací kladky nastavte ozubený řemen do drážky kladky.
Synchronní kolečko
Napínací kladka
