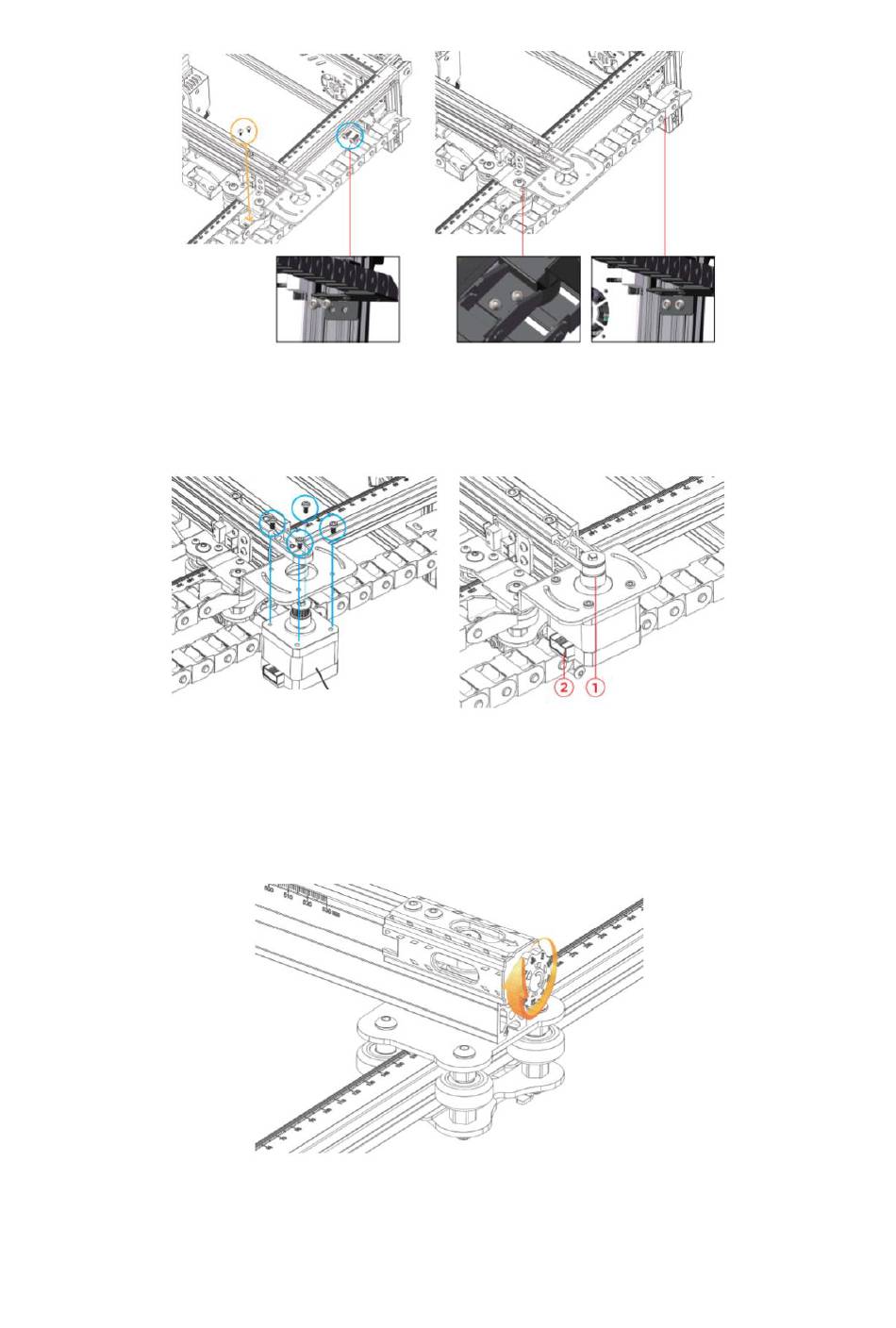

5. Inštalácia krokového motora v osi X
Skrutka M3 × 6 ×4
Krokový motor v osi X ×1
Krokový motor v osi X
POZNÁMKA:
1) Nasaďte rozvodový remeň do drážky remenice na krokovom motore.
2) Uistite sa, že konektor obvodu je v správnom smere ako na obrázku vyššie.
6. Nastavenie napínača osi X
POZNÁMKA: uistite sa, že je ozubený remeň napnutý, aby nedošlo k posunutiu
gravírovania.
