PRODUKTHANDBUCH
IHRE IDEE
ZU
VERWIRKLICHEN WEGEN TTC 450

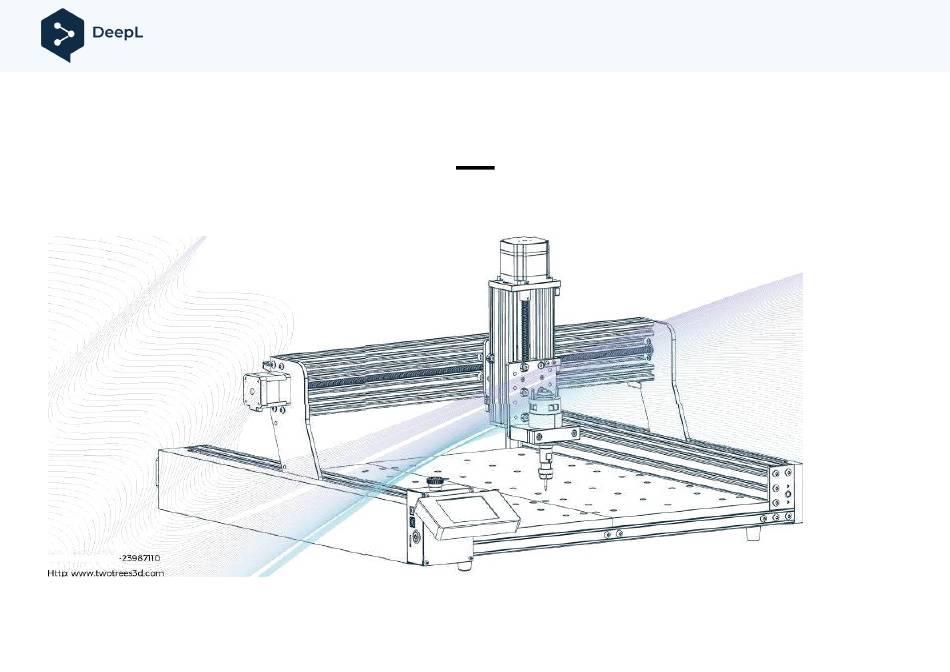

TTC450 CNC-Graviermaschine
Road,
Nanke
geng
Dist
SI8OOO
Yowtube channel sbortps
?/-rI,cc/Vj@aJn
........
Werbung
Verwandte Anleitungen für two trees TTC450
Inhaltszusammenfassung für two trees TTC450
- Seite 1 Abonnieren Sie DeepL Pro, um größere Dateien zu übersetzen. Weitere Informationen finden Sie unter www.DeepL.com/pro ..PRODUKTHANDBUCH IHRE IDEE VERWIRKLICHEN WEGEN TTC 450 TTC450 CNC-Graviermaschine +0086-@75S Yowtube channel sbortps ?/-rI,cc/Vj@aJn E mail' sa"-Iñe@twotrées5dcom Facebook: htrps .iacebooh<om/h^ottees3d Fügt Qoom ñ& &jTding TT hinzu.
- Seite 2 Hinweis: Bild dient nur als Referenz, tatsÌchliche Produkt wird E-Mail verschickt.
- Seite 3 Sicherheitswarnung: 1. Wenn Sie das Gerät zum ersten Mal benutzen, vergewissern Sie sich bitte, dass die Maschine fest installiert ist. 2. Drücken Sie bei Gefahr schnell die Not-Aus-Taste. 3. Tragen Sie bei der Bedienung der Maschine eine Schutzbrille. 4. Bitte verwenden Sie eine Bürste, um Verunreinigungen zu entfernen, und pusten Sie nicht mit dem Mund. 5.
- Seite 4 Teileliste - Teil Liste - Kennen Sie Ihre CNC-Maschine? - TTC450 einrichten - Einbau des Fräsers - Installation der Vorrichtungen - Leitfaden für den Betrieb -------------------------------------------------------------------------------------------------------------------------27 - Kundendienst...
- Seite 5 Teileliste 2020 Vorderer Querträger*1 775 Spindelmotor*1 Netzadapter*1 Netzkabel*1 USB- Datenkabel*1 2020 Hinterer Querträger*1 2040 Unterer Querträger*1 Linke Y-Achsen-Abdeckung*1TS35 Touchscreen-Bausatz*1 2020 Unterer Querträger*2 Baugruppe Z-Achse*1 Baugruppe X-Achse*1 Montage der linken Y-Achse*1 Montage der rechten Y-Achse*1 ESP32 Steuergerät + Schleppkette*1...
- Seite 6 Teileliste 775 Motorfutter*1 Endschalter Y-Achse*2 Z-Sonde*1 SD-Karte*1Kartenleser*1 Halterung*6 Dichteplatte*2 Polypropylenplatte Schrittmotor für die X- X-Achse Endschalterplatte*2 Endschalter der X-Achse*1 Achse*1 Datei*1 Schutzbrille*1 Befestigungselement für Kupplung*1ER-11 die Hauptplatine*2 6MM Spannzange*1 Gummifußpolster*4 Bürste*1 V-Fräser*1Fräser*1 30-Grad-Schnitzmesser*10...
- Seite 7 Teileliste Gabelschlüssel*3Schrägzange*1 Einweg- Nylon-Krawatte*10 Sechskantschlüssel*4 Schraubendreher*1 Profil-Dichtung*20 Schraube Flachkopfschrauben Flachkopfschrauben M3X40*2 M4X6-Schrauben*2 M3X5*10 M3X6*4 M4X25Schrauben*4 M5X6- Schrauben Schrauben Schrauben M5X20*22 Schrauben*7 M5X12*4 M5X15*15 M5X30 Flachkopfschrauben M5X12*2C Flachkopfschrauben T-Mutter 20-M5*4 Schrauben*16 Flachkopfschrauben M5X20*4 M5X50, selbstschneidend*8...
- Seite 8 Kennen Sie Ihre Graviermaschine? 1. der Motor der Z-Achse ① ⑫ ⑬ ⑭ 2.T8-4 Schraube 3.775 Spindelmotor ② 4.4080U Seitenprofil ③ 5. der Not-Aus-Schalter 6. DC-Stromschnittstelle ④ 7. USB-Schnittstelle 8.TF-Kartensteckplatz 9.Gravurplattform 10.TS35-Touchscreen Netzschalter ⑤ 12. Endschalter ⑥ 13.Schleppkette ⑨ ⑦ 14.X-Achse Motor ⑩...
- Seite 9 TTC450 einrichten Einbau des Rahmens Schritt 1 Erforderliche Teile -2020 vorderer Querträger*1 -2020 hinterer Querträger*1 -2020 unterer Querträger*2 -2040 unterer Querträger*1 -Gummifüße*4 -Schrauben M5X30*8 -M4X25 Schrauben*4 -2,5 Sechskantschlüssel -3,0 Sechskantschlüssel Wenn der Rahmen mit der Profilebene nach oben eingebaut wird,...
- Seite 10 TTC450 einrichten Installation der Plattform Schritt 2 Erforderliche Teile -Dichteplatte*2 -Schrauben M5x20*20 -3,0 Sechskantschlüssel Mit der Oberfläche der Dichteplatte nach oben schrauben Sie 20 Schrauben durch die Dichteplatte in das Profil.
- Seite 11 TTC450 einrichten Installation der Y-Achse Schritt 3 Erforderliche Teile -Baugruppe linke Y-Achse*1 -Montage der rechten Y-Achse*1 -Schrauben M5X30*8 -M5X20*2 -3,0 Sechskantschlüssel Befestigen Sie die vordere linke und rechte Y-Achsen-Baugruppe zunächst mit M5*30-Schrauben. Hinweis: Alle M5X30-Schrauben werden in die Löcher geschraubt und dann gesichert.
- Seite 12 TTC450 einrichten Einbau des X-Achsenmotors Schritt 4 Erforderliche Teile X-Achsen-Schrittmotor*1 -Schrauben M3X6 mit Becherkopf*4 -Kupplung*1 Linke Y-Achsen-Baugruppe in den Schrittmotor -2,0 Sechskantschlüssel einbauen; beachten Sie, dass der Anschluss für die Motorverkabelung nach unten zeigt. Kupplungsmuffe in die Motorwelle, Sechskantgewinde ohne Kopf in die flache Seite...
- Seite 13 TTC450 einrichten Installation der X-Achse Schritt 5 Erforderliche Teile -Baugruppe X-Achse*1 -Schrauben M5X15*4 -3,0 Sechskantschlüssel Achten Sie auf die Ausrichtung der X-Achse, wobei das Ende der Mutter nach oben zeigt.
- Seite 14 TTC450 einrichten Installation der X-Achse Schritt 6 Erforderliche Teile -Baugruppe X-Achse*1 -Schrauben M5X15*4 -2,0 Sechskantschlüssel -3,0 Sechskantschlüssel Schieben Sie den X-Achsenschlitten nach links und legen Sie die Schraube etwa 5 cm frei. ②Die linke Y-Achse manuell drehen, um die linke und rechte Y-Achse auszurichten ③M5X15 sperrt die rechte Seite des X-Achsen-Profils...
- Seite 15 TTC450 einrichten Installation der Z-Achse Schritt 7 Erforderliche Teile -M5X20 Flachkopfschrauben*4 -Baugruppe Z-Achse*1 -2,0 Sechskantschlüssel -4,0 Sechskantschlüssel 2,0 Sechskantschlüssel die beiden Gewindestücke der Kupplung lösen. Der Schlitten fährt nach unten, um das Schraubenloch freizulegen und die Schraube zu verriegeln Bewegen Sie den Schlitten nach...
- Seite 16 TTC450 einrichten Installation der X-Achsenbegrenzung Schritt 8 Erforderliche Teile -Endschalter X-Achse*1 -Schrauben M5X15*2 -3,0 Sechskantschlüssel Schrauben Sie die M5X6-Schraube durch die x- Begrenzungsbefestigungsplatte und dann in die T-Mutter. Stecken Sie es in die Profilnut auf der Rückseite der Z-Achse und ziehen Sie es fest.
- Seite 17 TTC450 einrichten Installation der X-Achsen-Endschalterplatte Schritt 9 Erforderliche Teile -M5X6 Flachkopfschrauben*2 -T-Mutter 20-M5*2 -Auslöseplatte für die X-Achse*2 -3,0 Sechskantschlüssel Setzen Sie M5X6-Schrauben durch die X-Achsen- Endschalterplatte ein und schrauben Sie sie in die T- Muttern. Stecken Sie es in den Profilschlitz unten an beiden Enden...
- Seite 18 TTC450 einrichten Einbau des Endschalters für die Y-Achse Schritt 10 Erforderliche Teile -M5X6 Schrauben*2 -Endschalter Y-Achse*2 -3,0 Sechskantschlüssel M5X6-Schrauben werden nach dem Durchgang durch den Endschalter in das Profil geschraubt. Drahtlänge 60CM Länge des Drahtes 5CM...
- Seite 19 TTC450 einrichten Montage der Schleppkette Schritt 11 Erforderliche Teile -M3X5 Schrauben*5 -M4X6 Schrauben*2 -2,0 Sechskantschlüssel -2,5 Sechskantschlüssel Sperre in der Reihenfolge ①, ② und ③. ① ② ③...
- Seite 20 TTC450 einrichten Einbau des Schaltkastens Schritt 12 Erforderliche Teile -M3X5 Schrauben*2 -M5X6 Schrauben*2 -T-Mutter 20-M5*2 -Hauptplattenbefestigungsteil*2 -2,0 Sechskantschlüssel -3,0 Sechskantschlüssel Schrauben Sie zuerst die M5X6-Schraube durch das Befestigungsstück der Hauptplatine und dann die T-Mutter ein. Setzen Sie es in den Profilschlitz ein und ziehen Sie es leicht an. Ziehen Sie zuerst die Schraube M3X5 und dann die Schraube M5X6 fest.
- Seite 21 TTC450 einrichten Montage des Y-Achsenschutzes und der Schleppkette Schritt 13 Erforderliche Teile -M3X5-Schraube*1 -Schrauben M3X40*2 -Schutz der linken Y-Achse*1 -2,0 Sechskantschlüssel -2,5 Sechskantschlüssel ① erster Endschalter der Y-Achse, der an die Klemmen des Steuerkastens angeschlossen ist, um die Anforderungen an die drahtlose Sequenz zu erfüllen Schnappen Sie die Schleppkette des einen Endes des Steuerkastens in das linke Schutzblech der Y-Achse.
- Seite 22 TTC450 einrichten Befestigung des Schutzblechs der Y-Achse Schritt 14 Erforderliche Teile -M5X15*5 -3,0 Sechskantschlüssel Schrauben Sie die M5X15-Schraube durch den Y-Achsenschutz in das Profil. Der Schleppkettengurt wird durch das Loch gefädelt.
- Seite 23 TTC450 einrichten Y-Achse Motorkabel fest Schritt 15 Erforderliche Teile -Profil Dichtung*3 Führen Sie das Kabel des Y- Achsenmotors in den unteren Profilschlitz ein. Die Profildichtung wird fest angedrückt. Die Motorleitung wird an den Schrittmotor der Y-Achse angeschlossen.
- Seite 24 TTC450 einrichten X-Achse Motorkabel fest Schritt 16 Erforderliche Teile Nylon-Krawatten*2 Stecken Sie das Motorkabel in den Schrittmotor der X-Achse. Binden Sie den Kabelbaum mit Nylonbändern fest.
- Seite 25 TTC450 einrichten Einbau des TS-Touchpanels Schritt 17 Erforderliche Teile -M3X5 Schrauben*2 TS35 Touchscreen-Bausatz*1 -2,0 Sechskantschlüssel Steuerkastenreihe Kabel in die Rückseite des Touchscreens, M3X5 Schrauben durch die Befestigungsplatte, um den Bildschirm zu verriegeln. EXP2 EXP1...
- Seite 26 TTC450 einrichten 775 Motorspannfutter Einbau Schritt 18 Erforderliche Teile -775 Spindelmotor*1-775 Motorspannfutter*1 -3,0 Sechskantschlüssel-4 ,0 Sechskantschlüssel -Schraube M5X6*1-Schraube M5X12*2-Hülsenkopfschraube M5X12*2 Stecken Sie das Kabel des 775-Motors, das Kabel des Schrittmotors der Z-Achse und das Begrenzungskabel der Z- Achse und der X-Achse ein und klicken Sie auf die X+Achse, um sie nach rechts zu bewegen.
- Seite 27 TTC450 einrichten Test Stufe 19 Vergewissern Sie sich, dass der Notausschalter hochgeklappt ist, schließen Sie den Strom an und drücken Sie den Metallschalter, Wenn der Bildschirm aufleuchtet, ist der Einschaltvorgang normal. Wenn der Bildschirm nicht leuchtet, tauschen Sie nach dem Ausschalten die Position der Bildschirmzeile aus, um das Gerät neu zu starten.
- Seite 28 Einbau des Fräsers Hinweis: Die Einspannlänge des Fräsers beträgt etwa 1/2 der Gesamtlänge des Fräsers. ER11-Futter CNC-Werkzeug...
- Seite 29 Installation der Vorrichtungen Das Werkstück wird durch Verstellen der Flügelmutter eingespannt. Hinweis: Der Werkzeugweg umgeht die Spannvorrichtung, um Kollisionen zu vermeiden.
- Seite 30 Leitfaden für den Betrieb Gravur mit TS35-Schirm Speichern Sie die NC-Datei auf der Klicken Sie auf die Schaltfläche Sculpture und wählen Sie die NC-Datei aus Bewegen Siedie XYZ-Achse SD-Karte und schalten Sie sie ein. zum Ursprung und klicken Sie auf XY Clear und Z Clear Herku Klicken Sie erneut auf die Schaltfläche "Skulptur",...
- Seite 31 Leitfaden für den Betrieb Gravieren mit dem Computer 1. Montage Bitte beachten Sie die 《Woodpecker CNC Montageanleitung》. 2. Fehlersuche Installieren Sie das CH340-Antriebsprogramm. Klicken Sie mit der rechten Maustaste auf Arbeitsplatz-Verwaltung-Geräte-Manager-Port, und Doppelklicken Sie auf CH340SER --Klicken Sie auf überprüfen Sie, ob es eine CH340 Anschlussnummer.
- Seite 32 Leitfaden für den Betrieb Verwenden Sie Candle (Steuersoftware), um das Gerät Die Portnummer muss mit der des letzten Schritts übereinstimmen, sonst kann die Software anzuschließen: keine Verbindung zum Rechner herstellen. Offene Steuerungssoftware Kerze. Diese Software Wenn die Verbindung erfolgreich hergestellt wurde, wird die Hauptschnittstelle angezeigt: [CTRL+X] <...
- Seite 33 Leitfaden für den Betrieb Wenn Sie auf die Schaltfläche klicken, bewegt sich die Maschine nicht in der entsprechenden nummerischen Richtung, d.h. der Schrittmotor ist in dieser Richtung vertauscht. Bitte tauschen Sie Richtungsprüfung: Prüfen Sie, ob sich die Maschine in die das Motorkabel auf der Steuerplatine aus.
- Seite 34 Leitfaden für den Betrieb Wenn Sie den letzten Schritt ausführen, lassen Sie die Spindel laufen, da der Fräser das zu gravierende Objekt berühren könnte. Nach den ersten Tests können Sie versuchen, Ihren eigenen G- Code für die Gravur zu erstellen. Es sollte eine .nc-Datei sein.
- Seite 35 TTC450 einrichten SERVICE NACH DEM VERKAUF Die Garantiezeit beträgt 12 Monate ab dem Kaufdatum. Missing/Damaged/DefeetiveParts Innerhalb von 7 Tagen nach dem Empfangsdatum werden wir alle Teile kostenlos ersetzen, einschließlich der Versandkosten. Nach Ablauf von 7 Tagen nach dem Empfangsdatum ersetzen wir alle Teile kostenlos.
