Montáž

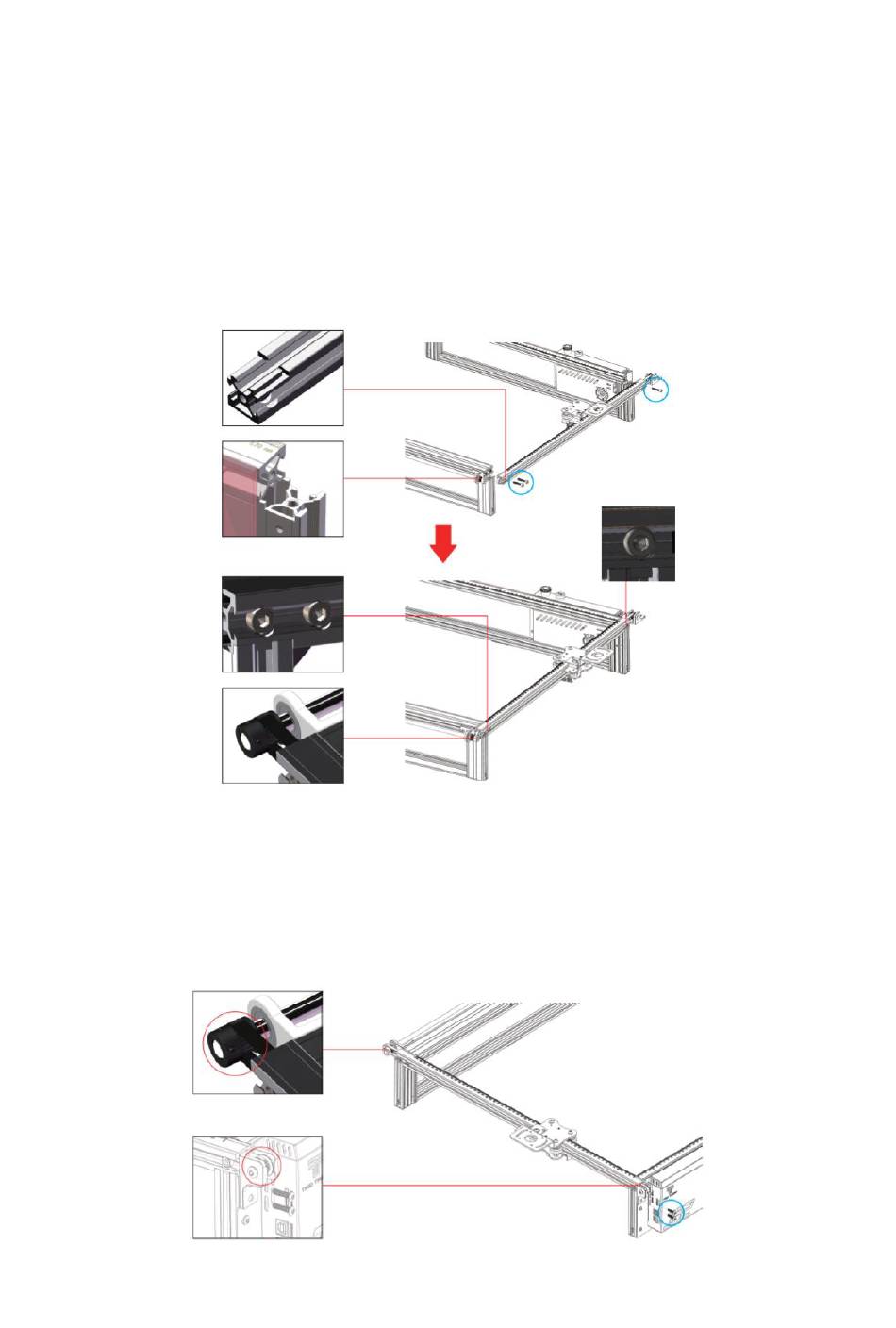

1.13 Inštalácia rámov
Inštalácia predného rámu, zadného rámu a ľavého rámu osi Y
Predný rám ×1
Zadný rám ×1
Os Y Ľavý rám × 1
Skrutka M5 × 25 × 3
Dbajte na polohu spony rámu.
POZNÁMKA: pred utiahnutím skrutiek nastavte ozubený remeň do drážky remenice a
profil do polohy spony.
1.14 Inštalácia rozvodového remeňa ľavého rámu osi Y a napínacej remenice
Skrutka M4 × 16 ×2
POZNÁMKA: pred inštaláciou napínacej kladky nastavte ozubený remeň do drážky
kladky.
Synchrónne koleso
Voľnobežná remenica
