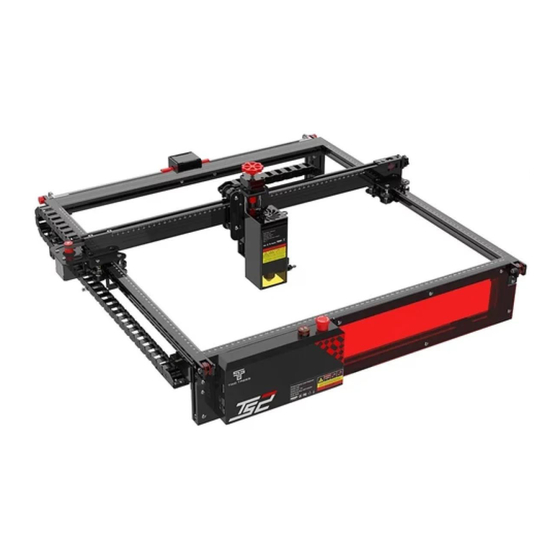

Seite 1 Laser Engraver TS2 User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
Seite 2 English 3 – 28 Čeština 29 – 54 Slovenčina 55 – 80 Magyar 81 – 106 Deutsch 107 – 132...
Seite 3 Dear customer, Thank you for purchasing our product. Please read the following instructions carefully before first use and keep this user manual for future reference. Pay particular attention to the safety instructions. If you have any questions or comments about the device, please contact the customer line.
Seite 4 Letter from TWOTREES Dear consumers, Thank you for choosing us. It’s customer-oriented idea, continuous innovation and pursuit of excellence that enable very-body to have wonderful experience in using process. We believe that this manual will be helpful. Hope you enjoy the good time with TwoTrees. If you have any problems, please feel free to contact us via: Website: www.twotrees3d.com Facebook: https://www.facebook.com/group/twotrees3Dprinter...
Seite 5: Safety Guidelines
Safety guidelines Warning: Laser engraving machine cannot directly carve or cut material that reflects the light, may cause injury. The product has a high engraving speed and is not recommended for industrial cutting. And the laser head is a consumable. Do not operate the laser head directly with your hands.
Seite 6: Part List
Part list Front Frame X1 Y-axis Left Frame X1 Y-axis Right Frame X1 Back Frame X1 X-axis Stepper Motor X1 X-axis Crossbeam X1 Laser Module X1 X-axis drag chain X1 Screw Bolt M5*25 X6 Screw Bolt M5*40 X2 Screw Bolt M4*16 X5 Screw M3*6 X4 Screw M3*4 X4 Screw Bolt M3*6 X14...
Seite 7: Main Parameters
Main parameters Machine Size: 733 x 721 x 172 mm Machine Weight: 8 kg Engraving Size: 450 x 450 mm Laser Wavelength: 445±5 mm Engraving Accuracy: 0.1 mm Engraving Speed: 10 000 mm/min Software Support System: Mac, windows Material: Aluminium profile + Sheet metal parts Electrical Requirement: 24 V 4 A DC Motherboard:...
Seite 8 Assembly 1.1 Install the Frames Installation of Front Frame, Back Frame and Y-axis Left Frame Front Frame x 1 Back Frame x 1 Y-axis Left Frame x 1 M5*25 Screw Bolt x 3 Please mind the buckle position of frame. NOTE: Please set the Timing belt into Pulley groove and profile into buckle position before tightening the screw bolts.
Seite 9 1.3 Y-axis Left Tensioner adjustment Please tighten tensioner screw in clockwise direction with hex key or loosen the belt in counterclockwise direction. NOTE: If tensioner too tight, Pulley would stuck. And if too loose, it would also affect engraving result. 1.4 Installation of Y-axis Right Frame Y-axis Right Frame Parts x 1 Screw Bolt M5*25 x 3...
Seite 10 1.5 Installation of Y-axis Right Timing belt & Idler Pulley Screw Bolt M4*16 x 2 NOTE: Please set the Timing belt into Pulley groove before installing the Idler Pulley 1.6 Adjustment of Y-axis Right Tensioner Please tighten tensioner screw in clockwise direction with hex key or loosen the belt in counterclockwise direction.
Seite 11 Attention: Please make sure the X-axis crossbeam is parallel to front crossbeam (check ruler marks on both sides as reference) while installation, otherwise it would affect movement of Y-axis and engraving affects. Front beam profile 2.2 Installation of Laser Module Laser Module x 1 M3*6 Screws x 4 2.3 Installation of Protective Cover...
Seite 12 4.1 Installation of Y-axis drag chain Installation of Y-axis drag chain parts Y-axis drag chain holder x 1 M3*4 Screw x 2 4.2 Installation of drag chain Y-axis drag chain parts M3*6 Screw x 2 M4*10 Screw x 2...
Seite 13 5. Installation of X-axis Stepper Motor M3*6 Screw x 4 X-axis Stepper Motor x 1 X-axis Stepper Motor NOTE: 1) Please put timing belt into Pulley groove on Stepper Motor. 2) Please make sure the circuit connector in the right direction as above picture. 6.
Seite 14 Wiring instruction 1. Cable marking explanation X-axis Endstop Switch Cable X (4PIN) → X-axis Stepper Motor Cable Y (3PIN) → Y-axis Endstop Switch Cable Y (4PIN) → Y-axis Stepper Motor Cable Z (2PIN) → Z-axis Endstop Switch Cable Z (4PIN) → Z-axis Stepper Motor Cable A (2PIN) →...
Seite 15: Software-Installation
GRBL beginner’s guide 1. Software downloading LaserGRBL is one of the most popular DIY laser engraving software, which can be downloaded in LaserGRBL website http://lasergrbl.com/download/ (the installation package is also available on the TF card from the manufacturer or USB flash disk). 2.
Seite 16 5. Set picture parameters, engraving mode, and engraving quality 1) LaserGRBL can adjust the sharpness, brightness, contrast, highlight and other properties of the target graph. We can preview window affect during adjustment and adjust the affect to your satisfaction. 2) In the engraving mode, “Line-to-line Tracking” and “1Bit Shaking” can usually be chosen, “1Bit Shaking”...
Seite 17 3) Choice of engraving energy. Choose it according to different materials. 4) Finally, set the size and click the “Create” button to complete the setting of all engraving parameters. The default engraving speed is 1000 and can be adjusted as required Set the energy value.
Seite 18 Choose the correct port Lightning sign Choose baud rate 115 200 Successful NOTE: If you cannot find the correct port in the “Ports”, you may need to: Method 1: Click “Tools” in the menu to install CH340 driver (The function is not available in some software versions), Method 2: Copy the “CH340ser.exe”...
Seite 19 For cutting: Material Speed (mm/min) Power (%) Times Plywood 1-3 mm 700-1000 Plywood 4 mm Plywood 5 mm Plywood 6 mm Plywood 8 mm Acrylic 1 mm Acrylic 3 mm Acrylic 6 mm NOTE: The energy value is set to 500, and the laser intensity accounts for 50 % of the power. The energy value is set to 1000, and the proportion of laser intensity to power is 100 %.
Seite 20 Set the origin Strong laser Low laser Emit the laser Find edge on outline Z-axis auto focusing configuration guide Working principle: The laser module lifter would move downward, once probe touching engraving surface, Z-axis limit switch would be activated, and laser module would move upward to pre-set lifting height.
Seite 21 Software: LaserGRBL Select the correct serial number and baud rate (115 200) and connect. Set type (Default button) Settings icon 1) Upon finish the setting of 2) Then execute the Home 3) Complete the automatic the three parameters, if you custom button, the machine focusing operation.
Seite 22 Device connection software to set up 1) Open the software and open the 2) Enter the console to set custom key console in the window parameters Set cutting, Z-axis rising Set engraving, Z-axis rising Set the Z-axis back to zero height 1) Upon finish the setting of 2) Then execute the...
Seite 23 APP user guide 1. Wi-Fi connection tutorial MKS Laser Tool Function Introduction (Installation file in TF Card or USB flash disk supplied by manufacturer): a) To enable the machine to connect Wi-Fi. b) To add position preview code for the GCODE file exported from LaserGRBL. c) To flash firmware of the motherboard.
Seite 24 b) Add position preview code for GCODE exported from LaserGRBL software 2.1 Click “MKS NC Tool” to launch the software. 2.2 Select the file to edit, click “Change” and save the changed file. NOTE: The function could help increase reading speed of the engraver for outer contour scanning.
Seite 25 Drawing Control Interface Engrave Picture Engrave File Move Engrave Preview the position Web user guide 1. On the touch screen, connect a Wi-Fi. 2. Click “Tools” on the main interface to enter the next interface. 3. Click “Wi-Fi” to enter the selection interface. 4.
Seite 26 LightBurn introduction LightBurn is a charging but powerful engraving software, which can be downloaded on its official website https://LightBurnsoftware.com/ (TF Card or USB flash disk supplied by the manufacturer also has an installation package) Introduction: LightBurn is a layout, editing and control software for laser engraving machine.
Seite 27 Motherboard introduction X-axis Y-axis Z-axis 12 V/24 V Motor motor motor motor Output XY axis drive slot Output Power end stop indicator 12 V/24 V Z-axis end Output stop/gyroscope interface Buzzer interface Fire detector interface principal axis interface Power switch interface TS24/TS35 (The fuse needs...
Seite 28: Warranty Conditions
Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase. The following are considered to be a conflict with the warranty conditions, for which the claimed claim may not be recognized: Using the product for any purpose other than that for which the product is intended...
Seite 29 Vážený zákazníku, Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě přečtěte následující pokyny a uschovejte si tento návod pro budoucí použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy nebo připomínky, obraťte se na zákaznickou linku. www.alza.cz/kontakt ✉...
Seite 30: Bezpečnostní Opatření
Dopis od TWOTREES Vážení spotřebitelé, Děkujeme, že jste si nás vybrali. Je to myšlenka orientovaná na zákazníka, neustálé inovace a snaha o dokonalost, které umožňují získat skvělé zkušenosti s používáním. Věříme, že vám tato příručka bude užitečná. Doufáme, že si s TwoTrees užijete příjemné chvíle. V případě...
Seite 31: Bezpečnostní Pokyny
Bezpečnostní pokyny Varování: Laserový gravírovací stroj nemůže přímo vyřezávat nebo řezat materiál, který odráží světlo, což může způsobit zranění. Výrobek má vysokou rychlost gravírování a nedoporučuje se pro průmyslové řezání. Laserová hlava je spotřební materiál. Nepracujte přímo rukama s laserovou hlavou. Používejte ochranné brýle. Laserová...
Seite 32: Seznam Dílů
Seznam dílů Přední rám X1 Osa Y Levý rám X1 Osa Y Pravý rám X1 Zadní rám X1 Krokový motor v ose X X1 Příčný nosník v ose X X1 Laserový modul X1 Vlečný řetěz v ose X X1 Šroub M5*25 X6 Šroub M5*40 X2 Šroub M4*16 X5 Šroub M3*6 X4...
Seite 33: Hlavní Parametry
Hlavní parametry Velikost stroje: 733 x 721 x 172 mm Hmotnost stroje: 8 kg Velikost gravírování: 450 x 450 mm Vlnová délka laseru: 445±5 mm Přesnost rytí: 0,1 mm Rychlost gravírování: 10 000 mm/min Systém softwarové podpory: Mac, Windows Materiál: Hliníkový...
Seite 34 Montáž 1.7 Instalace rámů Instalace předního rámu, zadního rámu a levého rámu osy Y Přední rám x 1 Zadní rám x 1 Osa Y Levý rám x 1 Šroub M5*25 x 3 Dbejte prosím na polohu spony rámu. POZNÁMKA: Před utažením šroubů nastavte ozubený řemen do drážky řemenice a profil do polohy spony.
Seite 35 1.9 Nastavení levého napínáku osy Y Šestihranným klíčem dotáhněte šroub napínáku ve směru hodinových ručiček nebo řemen povolte proti směru hodinových ručiček. POZNÁMKA: Pokud by byl napínák příliš utažený, kladka by se zasekla. Pokud by byl příliš volný, ovlivnilo by to i výsledek gravírování. 1.10 Instalace pravého rámu osy Y Díly pravého rámu osy Y x 1...
Seite 36 1.11 Instalace pravého ozubeného řemene osy Y a napínací kladky Šroub M4*16 x 2 POZNÁMKA: Před instalací napínací kladky nasaďte ozubený řemen do drážky kladky. 1.12 Nastavení pravého napínáku osy Y Šestihranným klíčem dotáhněte šroub napínáku ve směru hodinových ručiček nebo řemen povolte proti směru hodinových ručiček.
Seite 37 Pozor: Při instalaci se ujistěte, že příčník osy X je rovnoběžný s předním příčníkem (jako referenci zkontrolujte značky pravítka na obou stranách), jinak by to ovlivnilo pohyb osy Y a gravírování. Profil předního paprsku 2.2 Instalace laserového modulu Laserový modul x 1 Šrouby M3*6 x 4 2.3 Instalace ochranného krytu Laserový...
Seite 38 4.1 Instalace vlečného řetězu osy Y Instalace dílů vlečného řetězu osy Y Držák vlečného řetězu osy Y x 1 Šroub M3*4 x 2 4.2 Instalace vlečného řetězu Části vlečného řetězu osy Y Šroub M3*6 x 2 Šroub M4*10 x 2...
Seite 39 5. Instalace krokového motoru v ose X Šroub M3*6 x 4 Krokový motor v ose X x 1 Krokový motor v ose X POZNÁMKA: 1) Nasaďte rozvodový řemen do drážky řemenice na krokovém motoru. 2) Ujistěte se, že je konektor obvodu ve správném směru, jak je uvedeno na obrázku výše.
Seite 40 Pokyny k zapojení 1. Vysvětlení značení kabelů Kabel koncového spínače osy X X (4PIN) → Kabel krokového motoru v ose X Y (3PIN) → Kabel koncového spínače osy Y Y (4PIN) → Kabel krokového motoru pro osu Y Z (2PIN) → Kabel koncového spínače osy Z Z (4PIN) →...
Seite 41 Příručka GRBL pro začátečníky 1. Stahování softwaru LaserGRBL je jeden z nejoblíbenějších softwarů pro DIY laserové gravírování, který si můžete stáhnout z webových stránek LaserGRBL http://lasergrbl.com/download/ (instalační balíček je k dispozici také na TF kartě od výrobce nebo na USB flash disku). 2.
Seite 42 5. Nastavení parametrů obrazu, režimu gravírování a kvality gravírování 1) LaserGRBL může upravit ostrost, jas, kontrast, zvýraznění a další vlastnosti cílového grafu. Během úpravy můžeme zobrazit náhled ovlivnění okna a upravit ovlivnění k vaší spokojenosti. 2) V režimu gravírování lze obvykle zvolit "Line-to-line Tracking" a "1Bit Shaking", přičemž...
Seite 43: Připojení Počítače
8) Nakonec nastavte velikost a kliknutím na tlačítko "Vytvořit" dokončete nastavení všech parametrů gravírování. Výchozí rychlost gravírování je 1000 a lze ji nastavit podle potřeby. Nastavte hodnotu energie. Nesprávná energie ovlivní efekt gravírování. Zadejte velikost grafu, který chcete vyrýt. Uložení souboru GCODE V nabídce v horní...
Seite 44 Zvolte správný port Znamení Zvolte přenosovou blesku rychlost 115 200 připojení proběhlo úspěšně POZNÁMKA: Pokud nemůžete najít správný port v části "Porty", může být nutné: Metoda 1: Kliknutím na "Nástroje" v nabídce nainstalujte ovladač CH340 (Tato funkce není v některých verzích softwaru k dispozici), Metoda 2: Zkopírujte soubor "CH340ser.exe"...
Seite 45 Pro řezání: Materiál Rychlost (mm/min) Výkon (%) Překližka 1-3 mm 700-1000 Překližka 4 mm Překližka 5 mm Překližka 6 mm Překližka 8 mm Akryl 1 mm Akryl 3 mm Akryl 6 mm POZNÁMKA: Hodnota energie je nastavena na 500 a intenzita laseru představuje 50 % výkonu. Hodnota energie je nastavena na 1000 a poměr intenzity laseru k výkonu je 100 %.
Seite 46 Nastavení Nízký Silný počátku laser laser Vysílání laseru Najít hranu na obrysu Průvodce konfigurací automatického ostření v ose Z Princip fungování: Zvedák laserového modulu by se pohyboval směrem dolů, jakmile by se sonda dotkla gravírovacího povrchu, aktivoval by se koncový spínač osy Z a laserový modul by se posunul nahoru do předem nastavené...
Seite 47 Software: LaserGRBL Vyberte správné sériové číslo a přenosovou rychlost (115 200) a připojte se. Nastavit typ (Výchozí tlačítko) Ikona nastavení 1) Po dokončení nastavení tří 2) Poté stiskněte tlačítko 3) Dokončete automatické parametrů, pokud chcete Home custom, stroj se vrátí zaostřování.
Seite 48 Software pro připojení zařízení k nastavení 1) Otevřete software a v okně otevřete 2) Vstupte do konzoly a nastavte vlastní konzolu. parametry kláves. Nastavení řezání, Nastavení gravírování, Nastavení osy Z zpět na stoupající výška osy Z stoupání osy Z nulu 1) Po dokončení...
Seite 49 Uživatelská příručka APP 1. Výukový program pro připojení Wi-Fi Úvod do funkce laserového nástroje MKS (instalační soubor na TF kartě nebo USB flash disku dodaný výrobcem): a) Povolení připojení zařízení k síti Wi-Fi. b) Přidání kódu náhledu polohy pro soubor GCODE exportovaný z LaserGRBL. c) Flashování...
Seite 50 e) Přidání kódu náhledu polohy pro GCODE exportovaný ze softwaru LaserGRBL 2.1 Software spustíte kliknutím na "MKS NC Tool". 2.2 Vyberte soubor, který chcete upravit, klikněte na tlačítko "Změnit" a změněný soubor uložte. POZNÁMKA: Tato funkce by mohla pomoci zvýšit rychlost čtení gravírky při skenování vnějších obrysů.
Seite 51 Kreslení Ovládací rozhraní Vyrýt obrázek Gravírovací soubor Přesun Gravírování Náhled pozice Webová uživatelská příručka 1. Na dotykové obrazovce připojte Wi-Fi. 2. Do dalšího rozhraní vstoupíte kliknutím na tlačítko "Tools" v hlavním rozhraní. 3. Kliknutím na "Wi-Fi" přejděte do rozhraní pro výběr. 4.
Seite 52 Úvod do LightBurn LightBurn je nabíjecí, ale výkonný gravírovací software, který si můžete stáhnout na jeho oficiálních stránkách https://LightBurnsoftware.com/. (Instalační balíček obsahuje také karta TF nebo USB flash disk dodaný výrobcem) Úvod: LightBurn je software pro rozvržení, editaci a ovládání laserového gravírovacího stroje.
Seite 53 Úvod k základní desce Štěrbina Motor Motor Motor Výstup 12 pro pohon Výstup osy X osy Y osy Z V/24 V motoru Koncový Indikátor doraz osy napájení Výstup Koncový doraz 12 V/24 V osy Z/rozhraní gyroskopu Rozhraní bzučáku Rozhraní Hlavní požárního osa CNC hlásiče...
Seite 54: Záruční Podmínky
Záruční podmínky Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku, je nutné předložit originální doklad o koupi s datem nákupu. Za rozpor se záručními podmínkami, pro který...
Seite 55 Vážený zákazník, Ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k zariadeniu, obráťte sa na zákaznícku linku. www.alza.sk/kontakt ✉...
Seite 56: Bezpečnostné Opatrenia
List od TWO TREES Vážení spotrebitelia, Ďakujeme, že ste si nás vybrali. Sú to naše myšlienky orientované na zákazníka, neustále inovácie a snaha o dokonalosť, ktoré umožňujú, aby malo ste mali úžasné skúsenosti s používaním nášho výrobku. Veríme, že vám táto príručka bude pomáhať. Dúfame, že s TwoTrees prežijete príjemné...
Seite 57: Bezpečnostné Pokyny
Bezpečnostné pokyny Varovanie: laserový gravírovací stroj nemôže priamo vyrezávať alebo rezať materiál, ktorý odráža svetlo, môže spôsobiť zranenie. Výrobok má vysokú rýchlosť gravírovania a neodporúča sa na priemyselné rezanie. Laserová hlava je spotrebný materiál. Laserovú hlavu neovládajte priamo rukami. Používajte ochranné okuliare. Laserová...
Seite 58: Zoznam Častí
Zoznam častí Predný rám ×1 Os Y Ľavý rám ×1 Os Y Pravý rám ×1 Zadný rám ×1 Krokový motor v osi X ×1 Priečny nosník osi X ×1 Laserový modul ×1 Vlečná reťaz v osi X ×1 Skrutka M5 × 25 ×6 Skrutka M5 ×...
Seite 59: Hlavné Parametre
Hlavné parametre Veľkosť stroja: 733 × 721 × 172 mm Hmotnosť stroja: 8 kg Veľkosť gravírovania: 450 × 450 mm Vlnová dĺžka lasera: 445 ±5 mm Presnosť gravírovania: 0,1 mm Rýchlosť gravírovania: 10 000 mm/min Systém softvérovej podpory: Mac, Windows Materiál: Hliníkový...
Seite 60 Montáž 1.13 Inštalácia rámov Inštalácia predného rámu, zadného rámu a ľavého rámu osi Y Predný rám ×1 Zadný rám ×1 Os Y Ľavý rám × 1 Skrutka M5 × 25 × 3 Dbajte na polohu spony rámu. POZNÁMKA: pred utiahnutím skrutiek nastavte ozubený remeň do drážky remenice a profil do polohy spony.
Seite 61 1.15 Nastavenie ľavého napínača osi Y Pomocou šesťhranného kľúča utiahnite skrutku napínača v smere hodinových ručičiek alebo uvoľnite remeň proti smeru hodinových ručičiek. POZNÁMKA: ak je napínač príliš napnutý, remenica sa zasekne. A ak by bol príliš voľný, ovplyvnilo by to aj výsledok gravírovania. 1.16 Inštalácia pravého rámu osi Y Časti pravého rámu osi Y ×1...
Seite 62 1.17 Inštalácia pravého rozvodového remeňa osi Y a napínacej kladky Skrutka M4 × 16 ×2 POZNÁMKA: pred inštaláciou napínacej kladky nastavte ozubený remeň do drážky remenice. 1.18 Nastavenie pravého napínača osi Y Pomocou šesťhranného kľúča utiahnite skrutku napínača v smere hodinových ručičiek alebo uvoľnite remeň...
Seite 63 Pozor: pri inštalácii sa uistite, že priečnik osi X je rovnobežný s predným priečnikom (ako referenciu skontrolujte značky pravítka na oboch stranách), inak by to ovplyvnilo pohyb osi Y a gravírovanie. Profil predného lúča 2.2 Inštalácia laserového modulu Laserový modul × 1 Skrutky M3 ×...
Seite 64 4.1 Inštalácia vlečnej reťaze osi Y Inštalácia častí reťaze na ťahanie osi Y Držiak vlečnej reťaze osi Y ×1 Skrutka M3 × 4 ×2 4.2 Montáž vlečnej reťaze Časti vlečnej reťaze osi Y Skrutka M3 × 6 ×2 Skrutka M4 × 10 ×2...
Seite 65 5. Inštalácia krokového motora v osi X Skrutka M3 × 6 ×4 Krokový motor v osi X ×1 Krokový motor v osi X POZNÁMKA: 1) Nasaďte rozvodový remeň do drážky remenice na krokovom motore. 2) Uistite sa, že konektor obvodu je v správnom smere ako na obrázku vyššie. 6.
Seite 66 Pokyny na zapojenie 1. Vysvetlenie označovania káblov Kábel koncového spínača osi X X (4PIN) → Kábel krokového motora v osi X Y (3PIN) → Kábel koncového spínača osi Y Y (4PIN) → Kábel krokového motora osi Y Z (2PIN) → Kábel koncového spínača osi Z Z (4PIN) →...
Seite 67 Príručka pre začiatočníkov GRBL 1. Stiahnutie softvéru LaserGRBL je jeden z najobľúbenejších softvérov na laserové gravírovanie pre domácich majstrov, ktorý si môžete stiahnuť z webovej stránky LaserGRBL http://lasergrbl.com/download/ (inštalačný balík je k dispozícii aj na karte TF od výrobcu alebo na USB flash disku). 2.
Seite 68 5. Nastavenie parametrov obrazu, režimu gravírovania a kvality gravírovania 5) LaserGRBL môže upraviť ostrosť, jas, kontrast, zvýraznenie a ďalšie vlastnosti cieľového grafu. Počas úpravy môžeme zobraziť náhľad vplyvu okna a upraviť vplyv k vašej spokojnosti. 6) V režime gravírovania možno zvyčajne zvoliť „Line–to–line Tracking" a „1Bit Shaking", pričom „1Bit Shaking"...
Seite 69: Pripojenie Počítača
11) Výber energie gravírovania. Vyberte si ju podľa rôznych materiálov. 12) Nakoniec nastavte veľkosť a kliknutím na tlačidlo „Vytvoriť" dokončite nastavenie všetkých parametrov gravírovania. Predvolená rýchlosť gravírovania je 1 000 a možno ju nastaviť podľa potreby Nastavte hodnotu energie. Nesprávna energia ovplyvní...
Seite 70 Vyberte správny port Výber prenosovej rýchlosti Znamenie blesku 115 200 Úspešné POZNÁMKA: ak sa vám nepodarí nájsť správny port v časti „Porty", možno budete musieť: Metóda 1: kliknutím na „Nástroje" v ponuke nainštalujte ovládač CH340 (táto funkcia nie je v niektorých verziách softvéru dostupná), Metóda 2: skopírujte súbor „CH340ser.exe"...
Seite 71 Na rezanie: Materiál Rýchlosť (mm/min) Výkon (%) Times Preglejka 1 – 3 mm 700 –1 000 Preglejka 4 mm Preglejka 5 mm Preglejka 6 mm Preglejka 8 mm 1–2 Akryl 1 mm Akryl 3 mm Akryl 6 mm 1–2 POZNÁMKA: Hodnota energie je nastavená...
Seite 72 Nastavenie pôvodu Nízky laser Silný laser Nájsť okraj na obryse Vysielať laser Sprievodca konfiguráciou automatického zaostrovania v osi Z Princíp fungovania: Zdvihák laserového modulu by sa pohyboval smerom nadol, akonáhle by sa sonda dotkla gravírovacieho povrchu, aktivoval by sa koncový spínač osi Z a laserový modul by sa pohyboval smerom nahor do vopred nastavenej výšky zdvihu.
Seite 73 Softvér: LaserGRBL Vyberte správne sériové číslo a prenosovú rýchlosť (115 200) a pripojte sa. Nastaviť typ (Predvolené tlačidlo) Ikona nastavení 1) Po dokončení nastavenia 2) Potom spustite tlačidlo 3) Dokončite operáciu troch parametrov, ak chcete Home custom, stroj riadi os automatického vykonávať...
Seite 74 Softvér na pripojenie zariadenia na nastavenie 1) Otvorte softvér a otvorte konzolu v 2) Vstúpte do konzoly a nastavte vlastné okne parametre klávesov Nastavenie rezania, Nastavenie gravírovania, Nastavenie osi Z späť na stúpajúca výška osi Z stúpanie osi Z nulu 1) Po dokončení...
Seite 75 Používateľská príručka APP 1. Návod na pripojenie WiFi Predstavenie funkcie laserového nástroja MKS (inštalačný súbor na TF karte alebo USB flash disku dodaný výrobcom): a) Povolenie pripojenia zariadenia k sieti WiFi. b) Pridanie kódu náhľadu polohy pre súbor GCODE exportovaný z LaserGRBL. c) Flashovanie firmvéru základnej dosky.
Seite 76 b) Pridanie kódu náhľadu pozície pre GCODE exportovaný zo softvéru LaserGRBL 2.1 Kliknutím na „MKS NC Tool" spustite softvér. 2.2 Vyberte súbor, ktorý chcete upraviť, kliknite na tlačidlo „Zmeniť" a uložte zmenený súbor. POZNÁMKA: táto funkcia by mohla pomôcť zvýšiť rýchlosť čítania gravírky pri skenovaní vonkajších kontúr.
Seite 77 Kreslenie Ovládacie rozhranie Gravírovať obrázok Súbor s gravírovaní Presun Gravírovanie Náhľad pozície Webová používateľská príručka 1. Na dotykovej obrazovke pripojte WiFi. 2. Kliknutím na položku „Tools" (Nástroje) v hlavnom rozhraní vstúpite do ďalšieho rozhrania. 3. Kliknutím na položku „WiFi" vstúpte do výberového rozhrania. 4.
Seite 78 Úvod do LightBurn LightBurn je nabíjací, ale výkonný gravírovací softvér, ktorý si môžete stiahnuť z jeho oficiálnej webovej stránky https://LightBurnsoftware.com/. (Výrobcom dodaná karta TF alebo USB flash disk má tiež inštalačný balík) Úvod: LightBurn je softvér na rozvrhovanie, úpravu a ovládanie laserového gravírovacieho stroja.
Seite 79 Úvod do základnej dosky Štrbina pre Motor Výstup 12 pohon osi X Motor Motor Výstup V/24 V motora osi Y v osi Z Koncový Indikátor doraz osi napájania Výstup 12 Rozhranie V/24 V koncový doraz osi Z/gyroskop Rozhranie bzučiaka Rozhranie Hlavná...
Seite 80: Záručné Podmienky
Záručné podmienky Na nový výrobok zakúpený v predajnej sieti Alza.cz sa vzťahuje záruka 2 roky. V prípade potreby opravy alebo iných služieb počas záručnej doby sa obráťte priamo na predajcu výrobku, je potrebné predložiť originálny doklad o kúpe s dátumom nákupu. Za rozpor so záručnými podmienkami, pre ktorý...
Seite 81 Kedves vásárló, Köszönjük, hogy megvásárolta termékünket. Kérjük, az első használat előtt figyelmesen olvassa el az alábbi utasításokat, és őrizze meg ezt a használati útmutatót a későbbi használatra. Fordítson különös figyelmet a biztonsági utasításokra. Ha bármilyen kérdése vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon az ügyfélvonalhoz.
Seite 82 A TWOTREES levele Kedves fogyasztók! Köszönjük, hogy minket választott. Az ügyfélközpontú ötlet, a folyamatos innováció és a kiválóságra való törekvés lehetővé teszi, hogy a folyamat használata során csodálatos élményt szerezzenek. Hisszük, hogy ez a kézikönyv hasznos lesz. Reméljük, hogy kellemesen fogja tölteni az idejét a TwoTrees-szel.
Seite 83 Biztonsági iránymutatások Figyelmeztetés: A lézergravírozó gép nem tud közvetlenül olyan anyagot faragni vagy vágni, amely visszaveri a fényt, sérülést okozhat. A termék nagy gravírozási sebességgel rendelkezik, és nem ajánlott ipari vágásra. A lézerfej pedig fogyóeszköz. Ne kezelje a lézerfejet közvetlenül a kezével. Kérjük, viseljen védőszemüveget. A lézerdióda érzékeny alkatrész, kérjük, kerülje el a statikus sérüléseket.
Seite 84: Alkatrészek Listája
Alkatrészek listája Első keret X1 Y-tengely Bal oldali keret Y-tengely Jobb oldali keret Hátsó keret X1 X-tengelyes léptetőmotor X-tengelyes keresztgerenda Lézermodul X1 X-tengelyes vonszolólánc Csavarcsavar M5*25 X6 Csavarcsavar M5*40 X2 Csavar csavar M4*16 X5 Csavar M3*6 X4 Csavar M3*4 X4 Csavarcsavar M3*6 X14 Y-tengely Húzólánc tartó...
Seite 85 Fő paraméterek Gépméret: 733 x 721 x 172 mm Gép súlya: 8 kg Gravírozás 450 x 450 mm mérete: Lézer 445±5 mm hullámhossz: Vésési pontosság: 0,1 mm Vésési sebesség: 10 000 mm/min Szoftvertámogató Mac, windows rendszer: Anyag: Alumínium profil + fémlemez alkatrészek Elektromos 24 V 4 A DC követelmény:...
Seite 86 Összeszerelés 1.19 A keretek felszerelése Az elülső keret, a hátsó keret és az Y-tengely bal oldali keret beszerelése Első keret x 1 Hátsó keret x 1 Y-tengely Bal oldali keret x 1 M5*25 csavarcsavar x 3 Kérjük, ügyeljen a keret csatjának helyzetére. MEGJEGYZÉS: A csavarok meghúzása előtt állítsa be a vezérműszíjat a csigakerék hornyába és a profilt a csat pozíciójába.
Seite 87 1.21 Y-tengely Bal oldali feszítő beállítása A feszítőcsavart az óramutató járásával megegyező irányban húzza meg a hatlapos kulccsal, vagy lazítsa meg a szíjat az óramutató járásával ellentétes irányban. MEGJEGYZÉS: Ha a feszítő túl szoros, a szíjtárcsa beragad. Ha pedig túl laza, az szintén befolyásolja a gravírozás eredményét.
Seite 88 1.23 Az Y-tengely jobb oldali vezérműszíj és a vezérműszíjtárcsa beszerelése Csavar M4*16 x 2 MEGJEGYZÉS: A vezérműszíjat a vezérműszíj felszerelése előtt állítsa be a csigakerék hornyába. 1.24 Az Y-tengely jobb oldali feszítőjének beállítása A feszítőcsavart az óramutató járásával megegyező irányban húzza meg a hatlapos kulccsal, vagy lazítsa meg a szíjat az óramutató...
Seite 89 Figyelem! Ellenkező esetben ez befolyásolná az Y-tengely mozgását és a gravírozást. Első fénysugár profil 2.2 A lézermodul beszerelése Lézermodul x 1 M3*6 csavarok x 4 2.3 A védőburkolat felszerelése Lézeres védőburkolat x 1 M3*8 csavarok x 2 3.1 Az X-tengelyes vonszoló lánc felszerelése M3*6 csavarok x 4 X-tengelyes kábelhordozó...
Seite 90 4.1 Az Y-tengelyes vonszoló lánc felszerelése Az Y-tengelyes vonszolólánc alkatrészeinek beszerelése Y-tengelyes vonszolólánc tartó x 1 M3*4 csavar x 2 4.2 A vonszoló lánc felszerelése Y-tengelyes vonszolólánc alkatrészei M3*6 csavar x 2 M4*10 csavar x 2...
Seite 91 5. Az X-tengelyes léptetőmotor beszerelése M3*6 csavar x 4 X-tengelyes léptetőmotor x 1 X-tengelyes MEGJEGYZÉS: léptetőmotor 1) Kérjük, helyezze a vezérműszíjat a léptetőmotor csigakerékének hornyába. 2) Kérjük, győződjön meg róla, hogy az áramköri csatlakozó a megfelelő irányban van, mint a fenti képen. 6.
Seite 92 Bekötési utasítás 1. Kábeljelölés magyarázata X-tengely végálláskapcsoló kábel X (4PIN) → X-tengelyes léptetőmotor kábel Y (3PIN) → Y-tengely végálláskapcsoló kábel Y (4PIN) → Y-tengelyes léptetőmotor kábel Z (2PIN) → Z-tengely végálláskapcsoló kábele Z (4PIN) → Z-tengelyes léptetőmotor-kábel A (2PIN) → Lézer jelkábel E (3PIN) →...
Seite 93 GRBL útmutató kezdőknek 1. Szoftver letöltés A LaserGRBL az egyik legnépszerűbb DIY lézergravírozó szoftver, amely letölthető a LaserGRBL weboldaláról: http://lasergrbl.com/download/ (a telepítőcsomag a gyártótól kapott TF-kártyán vagy USB flash lemezen is elérhető). 2. Szoftver telepítése A szoftver telepítésének elindításához kattintson duplán a szoftver telepítőcsomagjára, majd kattintson a "Tovább"...
Seite 94 5. Képparaméterek, gravírozási mód és gravírozási minőség beállítása 1) A LaserGRBL beállíthatja a célgrafikon élességét, fényerejét, kontrasztját, kiemelését és egyéb tulajdonságait. A beállítás során előnézeti ablakbefolyásolást végezhetünk, és az Ön megelégedésére állíthatjuk be a hatást. 2) A gravírozási módban általában a "Line-to-line Tracking" és az "1Bit Shaking" választható, az "1Bit Shaking"...
Seite 95 2) Lézer üzemmódban két utasítás van: Az M3 és M4 utasítás "1bit jitter" üzemmódban történő gravírozáshoz ajánlott, az M3 utasítás pedig más esetekben ajánlott. Ha csak M3 utasítás van a lézeren, ellenőrizze, hogy a GRBL konfigurációban a lézer üzemmódot használja-e. A GRBL konfigurációhoz kérjük, olvassa el a LaserGRBL hivatalos útmutatóját.
Seite 96 Válassza ki a megfelelő portot Villám jel Válassza ki a baud sebességet 115 200 Sikeres MEGJEGYZÉS: Ha nem találja a megfelelő portot a "Portok" menüpontban, akkor szükség lehet rá: 1. módszer: Kattintson az "Eszközök" menüpontra a CH340 illesztőprogram telepítéséhez (A funkció egyes szoftververziókban nem érhető el), 2.
Seite 97 Vágáshoz: Anyag Sebesség (mm/min) Teljesítmény (%) Times Rétegelt lemez 1-3 mm 700-1000 Rétegelt lemez 4 mm Rétegelt lemez 5 mm Rétegelt lemez 6 mm Rétegelt lemez 8 mm Akril 1 mm Akril 3 mm Akril 6 mm MEGJEGYZÉS: Az energiaérték 500-ra van beállítva, és a lézer intenzitása a teljesítmény 50 %-át teszi ki. Az energiaérték 1000-re van beállítva, és a lézerintenzitás és a teljesítmény aránya 100 %.
Seite 98 Állítsa be az Erős lézer Alacsony origót lézer A lézer Keresse meg az kibocsátása éleket a körvonalon Z-tengelyes automatikus fókuszálás konfigurációs útmutató Működési elv: A lézermodul-emelő lefelé mozog, amint a szonda megérinti a gravírozási felületet, a Z- tengely végálláskapcsoló aktiválódik, és a lézermodul felfelé mozog az előre beállított emelési magasságba.
Seite 99 Szoftver: LaserGRBL Válassza ki a megfelelő sorszámot és adatátviteli sebességet (115 200), és csatlakozzon. Beállított típus (alapértelmezett gomb) Beállítások ikon 1) A három paraméter 2) Ezután hajtsa végre a 3) Fejezze be az beállításának befejezése után, Home egyéni gombot, a gép automatikus fókuszálási ha gravírozási munkákat vezérli a Z-tengelyt, hogy...
Seite 100 Eszközcsatlakozó szoftver beállítása 1) Nyissa meg a szoftvert, és nyissa meg a 2) Lépjen be a konzolba az egyéni konzolt az ablakban. kulcsparaméterek beállításához. Vágás beállítása, Z-tengely Beállított gravírozás, Z- Állítsa vissza a Z-tengelyt emelkedő magasság tengely emelkedés nullára 1) A három paraméter 2) Ezután hajtsa végre a 3) Fejezze be az beállításának befejezése...
Seite 101 APP felhasználói útmutató 1. Wi-Fi kapcsolat bemutató MKS Laser Tool Funkció bemutatása (A gyártó által szállított TF-kártyán vagy USB flash lemezen lévő telepítőfájl): a) A készülék Wi-Fi-csatlakozásának engedélyezése. b) A LaserGRBL-ből exportált GCODE fájl pozícióelőnézeti kódjának hozzáadása. c) Az alaplap firmware-jének flashelése. A szoftver telepítése Kattintson duplán a telepítőfájlra a telepítés elindításához, majd kattintson a "Tovább"...
Seite 102 h) Pozíció előnézeti kód hozzáadása a LaserGRBL szoftverből exportált GCODE-hez 2.1 Kattintson az "MKS NC Tool" gombra a szoftver elindításához. 2.2 Válassza ki a szerkeszteni kívánt fájlt, kattintson a "Módosítás" gombra, és mentse a módosított fájlt. MEGJEGYZÉS: A funkció segíthet a gravírozó olvasási sebességének növelésében a külső kontúr beolvasásakor.
Seite 103 Rajzolás Vezérlő interfész Gravírozott kép Gravírozás fájl Mozg Gravíroz ás ás A pozíció előnézete Webes használati útmutató 1. Az érintőképernyőn csatlakoztasson egy Wi-Fi-t. 2. Kattintson az "Eszközök" gombra a fő felületen a következő felületre való belépéshez. 3. Kattintson a "Wi-Fi" gombra a kiválasztási felületre. 4.
Seite 104 LightBurn bevezetés A LightBurn egy nagy teljesítményű gravírozó szoftver, amely letölthető a hivatalos weboldaláról: https://LightBurnsoftware.com/. (A gyártó által szállított TF kártya vagy USB flash lemez szintén tartalmaz egy telepítőcsomagot) Bevezetés: LightBurn egy lézergravírozó, vezérlő és szerkesztő szoftver. A LightBurn segítségével: 1) Importálhat különböző...
Seite 105 Alaplap bevezetés 12 V/24 V Motorhajt tengel tengel tengel Kimenet ási nyílás kimen Teljesítm tengely ényjelző motor motor motor végállás 12 V/24 V Z-tengely Kimenet végállás/girosz kóp interfész Buzzer interfész Tűzjelző interfész főtengel interfész Tápkapcsoló interfész (A TS24/TS35 biztosítékot ki érintőképer kell húzni) Tápfe...
Seite 106: Jótállási Feltételek
Jótállási feltételek Az Alza.cz értékesítési hálózatában vásárolt új termékre 2 év garancia vonatkozik. Ha a garanciális időszak alatt javításra vagy egyéb szolgáltatásra van szüksége, forduljon közvetlenül a termék eladójához, a vásárlás dátumával ellátott eredeti vásárlási bizonylatot kell bemutatnia. Az alábbiak a jótállási feltételekkel való ellentétnek minősülnek, amelyek miatt az igényelt követelés nem ismerhető...
Seite 107 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
Seite 108: Schreiben Von Twotrees
Schreiben von TWOTREES Liebe Verbraucher, Danke, dass Sie sich für uns entschieden haben. Es ist die kundenorientierte Idee, die kontinuierliche Innovation und das Streben nach Exzellenz, die es den Menschen ermöglichen, wunderbare Erfahrungen bei der Nutzung des Produkts zu machen. Wir glauben, dass dieses Handbuch hilfreich sein wird. Wir hoffen, dass Sie eine gute Zeit mit TwoTrees genießen.
Seite 109: Leitlinien Zur Sicherheit
Leitlinien zur Sicherheit Warnung: Die Lasergraviermaschine kann kein Material, das das Licht reflektiert, direkt schnitzen oder schneiden, was zu Verletzungen führen kann. Das Produkt hat eine hohe Graviergeschwindigkeit und wird nicht für das industrielle Schneiden empfohlen. Und der Laserkopf ist ein Verbrauchsmaterial. Bedienen Sie den Laserkopf nicht direkt mit Ihren Händen.
Seite 110 Stückliste Vorderer Rahmen X1 Y-Achse Linker Rahmen X1 Y-Achse Rechter Rahmen X1 Hinterer Rahmen X1 X-Achse Schrittmotor X1 X-Achse Traverse X1 Laser-Modul X1 Schleppkette der X-Achse Schraube Bolzen M5*25 X6 Schraube Bolzen M5*40 Schraube Bolzen M4*16 Schraube M3*6 X4 Schraube M3*4 X4 Schraube Bolzen M3*6 Y-Achse Schleppkettenhalterung X1...
Seite 111 Wichtigste Parameter Größe der 733 x 721 x 172 mm Maschine: Gewicht der 8 kg Maschine: Gravur Größe: 450 x 450 mm Laser-Wellenlänge: 445±5 mm Gravur- 0,1 mm Genauigkeit: Geschwindigkeit 10 000 mm/min der Gravur: Software- Mac, Fenster Unterstützungssys tem: Material: Aluminiumprofile + Blechteile Elektrischer...
Seite 112: Einbau Der Rahmen
Montage 1.25 Einbau der Rahmen Einbau des vorderen Rahmens, des hinteren Rahmens und des linken Rahmens der Y- Achse Vorderer Rahmen x 1 Rückenrahmen x 1 Y-Achse Linker Rahmen x 1 M5*25 Schraubenbolzen x 3 Bitte beachten Sie die Position der Schnalle am Rahmen. HINWEIS: Bitte legen Sie den Zahnriemen in die Riemenscheibenrille und das Profil in die Schnallenposition, bevor Sie die Schraubenbolzen festziehen.
Seite 113 1.27 Y-Achse Linke Spannereinstellung Ziehen Sie die Spannschraube mit dem Inbusschlüssel im Uhrzeigersinn an oder lösen Sie den Riemen gegen den Uhrzeigersinn. HINWEIS: Wenn der Spanner zu fest angezogen ist, klemmt die Riemenscheibe. Und wenn sie zu locker ist, würde dies das Gravurergebnis ebenfalls beeinträchtigen. 1.28 Installation des rechten Rahmens der Y-Achse Y-Achse Rechte Rahmenteile x 1...
Seite 114: Einbau Der Teile Der X-Achse Des Querträgers
1.29 Einbau des rechten Zahnriemens der Y-Achse und der Umlenkrolle Schraube Bolzen M4*16 x 2 HINWEIS: Bitte legen Sie den Zahnriemen in die Riemenscheibenrille, bevor Sie die Umlenkrolle montieren. 1.30 Einstellung der rechten Y-Achsen-Spannvorrichtung Ziehen Sie die Spannschraube mit dem Inbusschlüssel im Uhrzeigersinn an oder lösen Sie den Riemen gegen den Uhrzeigersinn.
Seite 115: Montage Der Schutzabdeckung
Achtung! Bitte stellen Sie sicher, dass die X-Achse parallel zur vorderen Traverse ist (überprüfen Sie die Linealmarkierungen auf beiden Seiten als Referenz), während der Installation, sonst würde es die Bewegung der Y-Achse und Gravur beeinträchtigen. Profil des vorderen Strahls 2.2 Installation des Lasermoduls Laser-Modul x 1 M3*6-Schrauben x 4 2.3 Montage der Schutzabdeckung...
Seite 116: Montage Der Schleppkette
4.1 Montage der Schleppkette der Y-Achse Einbau der Teile der Y-Achsen-Schleppkette Y-Achse Schleppkettenhalter x 1 M3*4 Schraube x 2 4.2 Montage der Schleppkette Teile der Schleppkette für die Y-Achse M3*6 Schraube x 2 M4*10 Schraube x 2...
Seite 117 5. Installation des Schrittmotors für die X-Achse M3*6 Schraube x 4 X-Achse Schrittmotor x 1 X-Achse Schrittmotor HINWEIS: 1) Legen Sie den Zahnriemen in die Riemenscheibenrille des Schrittmotors. 2) Bitte stellen Sie sicher, dass der Stromkreisanschluss in der richtigen Richtung wie oben abgebildet ist.
Seite 118: Verdrahtungsanleitung
Verdrahtungsanleitung 1. Erklärung der Kabelkennzeichnung X-Achse Endanschlagschalter Kabel X (4PIN) → X-Achse Schrittmotorkabel Y (3PIN) → Y-Achse Endanschlagschalter Kabel Y (4PIN) → Y-Achsen-Schrittmotorkabel Z (2PIN) → Z-Achse Endanschlagschalter Kabel Z (4PIN) → Z-Achsen-Schrittmotorkabel A (2PIN) → Laser-Signalkabel E (3PIN) → Flammenwächter-Signalkabel 1 (2PIN) →...
Seite 119: Grbl-Leitfaden Für Einsteiger
GRBL-Leitfaden für Einsteiger 1. Herunterladen von Software LaserGRBL ist eine der beliebtesten DIY-Lasergravursoftware, die auf der LaserGRBL- Website http://lasergrbl.com/download/ heruntergeladen werden kann (das Installationspaket ist auch auf der TF-Karte des Herstellers oder auf einem USB-Stick verfügbar). 2. Installation der Software Doppelklicken Sie auf das Software-Installationspaket, um die Installation der Software zu starten, und klicken Sie auf "Weiter", bis die Installation abgeschlossen ist.
Seite 120 5. Einstellen der Bildparameter, des Gravurmodus und der Gravurqualität 1) LaserGRBL kann die Schärfe, die Helligkeit, den Kontrast, die Hervorhebung und andere Eigenschaften der Zielgrafik anpassen. Wir können die Auswirkungen des Fensters während der Anpassung in der Vorschau anzeigen und die Auswirkungen zu Ihrer Zufriedenheit anpassen.
Seite 121 2) Im Lasermodus gibt es zwei Befehle: Die Befehle M3 und M4 werden für die Gravur im "1-Bit-Jitter"-Modus empfohlen, während der Befehl M3 für andere Fälle empfohlen wird. Wenn Sie nur die Anweisung M3 auf dem Laser haben, überprüfen Sie bitte, ob der Lasermodus in der GRBL-Konfiguration verwendet wird. Die GRBL- Konfiguration entnehmen Sie bitte der offiziellen Anleitung von LaserGRBL.
Seite 122: Referenz Der Materialien
Wählen Sie den richtigen Anschluss Zeichen für Wählen Sie die Baudrate Blitzschlag 115 200 Erfolgreic HINWEIS: Wenn Sie den richtigen Anschluss unter "Anschlüsse" nicht finden können, müssen Sie ihn möglicherweise ändern: Methode 1: Klicken Sie im Menü auf "Extras", um den CH340-Treiber zu installieren (Die Funktion ist in einigen Softwareversionen nicht verfügbar), Methode 2: Kopieren Sie die Datei "CH340ser.exe"...
Seite 123: Leitfaden Für Die Maschinenprüfung
Zum Schneiden: Material Geschwindigkeit Leistung (%) Zeiten (mm/min) Sperrholz 1-3 mm 700-1000 Sperrholz 4 mm Sperrholz 5 mm Sperrholz 6 mm Sperrholz 8 mm Acryl 1 mm Acryl 3 mm Acryl 6 mm HINWEIS: Der Energiewert ist auf 500 eingestellt, und die Laserintensität macht 50 % der Leistung aus.
Seite 124 Den Ursprung Starker Niedriger festlegen Laser Laser Den Laser Kante am Umriss aussenden finden Konfigurationsanleitung für die Z-Achsen- Autofokussierung Arbeitsweise: Der Heber des Lasermoduls bewegt sich nach unten. Sobald der Taster die Gravuroberfläche berührt, wird der Endschalter der Z-Achse aktiviert, und das Lasermodul fährt nach oben auf die voreingestellte Hubhöhe.
Seite 125 Software: LaserGRBL Wählen Sie die richtige serielle Nummer und Baudrate (115 200) und stellen Sie die Verbindung her. Typ einstellen Symbol für (Standardtaste) Einstellunge 1) Wenn Sie nach der 2) Führen Sie dann die 3) Schließen Sie den Einstellung der drei Parameter benutzerdefinierte Taste automatischen Gravurarbeiten durchführen...
Seite 126 Software zum Einrichten der Geräteverbindung 1) Öffnen Sie die Software und öffnen Sie 2) Rufen Sie die Konsole auf, um die Konsole in dem Fenster benutzerdefinierte Schlüsselparameter einzustellen Schnitt, Z-Achse Steighöhe Gravur setzen, Z-Achse Setzen Sie die Z-Achse einstellen steigend zurück auf Null 1) Wenn Sie nach der 2) Führen Sie dann die...
Seite 127 HINWEISE: Die Gravurhöhe von 7MM ist ein fester Parameter, nehmen wir an, das zu schneidende Objekt ist 4MM dick, die Brennweite des Laserkopfes muss die Hälfte der Dicke des Objekts abziehen, und die Parameter für das Schneiden müssen "7 (Gravurhöhe)-2 (Mittelposition des Objekts) = 5MM" sein, Eingabe "$42=5", und so weiter, Sie können mehr Schneidparameter für verschiedene Materialstärken einstellen.
Seite 128 1.8 Verbinden Sie die Steuerung und Bedienung der Maschine über die mobile APP mit der gerade erhaltenen IP-Adresse. HINWEIS: Wenn Sie die Meldung "fehlgeschlagen" erhalten, wählen Sie bitte die richtige COM-Port-Nummer aus, prüfen Sie, ob das USB-Kabel angeschlossen ist, oder installieren Sie das Programm CH340ER neu.
Seite 129 2. APP-Verbindungs-Tutorial Suchen und finden Sie "MKS Laser" im APP-Markt/Online-Shop oder holen Sie sich die Software auf einer TF-Karte. Starten Sie die mobile APP "MKS Laser" und rufen Sie die Verbindungsseite auf. Geben Sie die in der vorherigen Anleitung erhaltene IP-Adresse ein und klicken Sie auf "Verbinden", um die Startseite zu öffnen.
Seite 130 Web-Benutzerhandbuch 1. Stellen Sie auf dem Touchscreen eine Wi-Fi-Verbindung her. 2. Klicken Sie auf der Hauptschnittstelle auf "Werkzeuge", um die nächste Schnittstelle zu öffnen. 3. Klicken Sie auf "Wi-Fi", um die Auswahloberfläche zu öffnen. 4. Wählen Sie das zu verbindende Wi-Fi aus, geben Sie das Passwort ein und klicken Sie auf "Verbinden".
Seite 131: Lightburn Einführung
LightBurn Einführung LightBurn ist eine kostenpflichtige, aber leistungsstarke Gravursoftware, die auf der offiziellen Website https://LightBurnsoftware.com/ heruntergeladen werden kann. (Auf der vom Hersteller gelieferten TF-Karte oder USB-Flash-Disk befindet sich ebenfalls ein Installationspaket) Einführung: LightBurn ist eine Layout-, Bearbeitungs- und Steuerungssoftware für Lasergraviermaschinen.
Seite 132: Garantiebedingungen
Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt...
