Verdrahtungsanleitung

1. Erklärung der Kabelkennzeichnung
X-Achse Endanschlagschalter Kabel
X (4PIN) → X-Achse Schrittmotorkabel
Y (3PIN) → Y-Achse Endanschlagschalter Kabel
Y (4PIN) → Y-Achsen-Schrittmotorkabel
Z (2PIN) → Z-Achse Endanschlagschalter Kabel
Z (4PIN) → Z-Achsen-Schrittmotorkabel
A (2PIN) → Laser-Signalkabel
E (3PIN) → Flammenwächter-Signalkabel
1 (2PIN) → Laser-Lüfterlinie
HINWEIS: PIN bezieht sich auf die Anzahl der Kabelanschlussstifte.

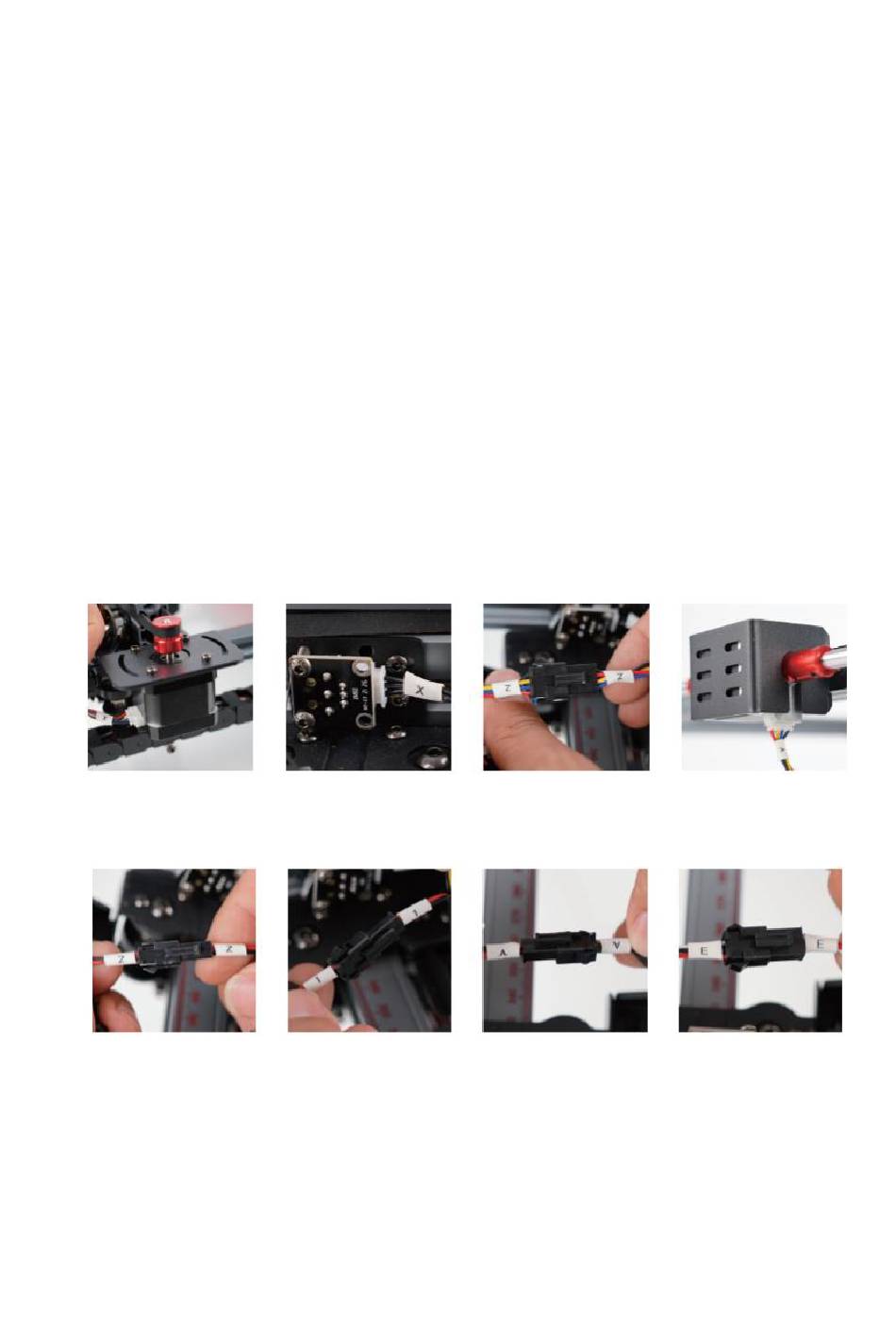

2. Schaltplan

X (4PIN) → X-Achse
Schrittmotorkabel
Z (2PIN) → Z-Achse
Endanschlagschalter
Kabel
Achtung! Vergewissern Sie sich vor dem Einschalten des Geräts, dass alle Kabel korrekt
angeschlossen sind.
X (3PIN) → X-Achse
Endanschlagschalter
Kabel
1 (2PIN) → Laser-
Lüfterlinie
118
Z (4PIN) → Z-
Achsen-
Schrittmotorkabel
A (2PIN) → Laser-
Signalkabel
Y (4PIN) → Y-
Achsen-
Schrittmotorkabel
E (3PIN) →
Flammenwächter-
Signalkabel
