two trees TS2 Benutzerhandbuch Seite 40

Pokyny k zapojení
1. Vysvětlení značení kabelů
Kabel koncového spínače osy X
X (4PIN) → Kabel krokového motoru v ose X
Y (3PIN) → Kabel koncového spínače osy Y
Y (4PIN) → Kabel krokového motoru pro osu Y
Z (2PIN) → Kabel koncového spínače osy Z
Z (4PIN) → Kabel krokového motoru v ose Z
A (2PIN) → Laserový signálový kabel
E (3PIN) → Signální kabel detektoru plamene
1 (2PIN) → Linka laserového ventilátoru
POZNÁMKA: PIN se vztahuje na množství připojovacích kolíků kabelu.

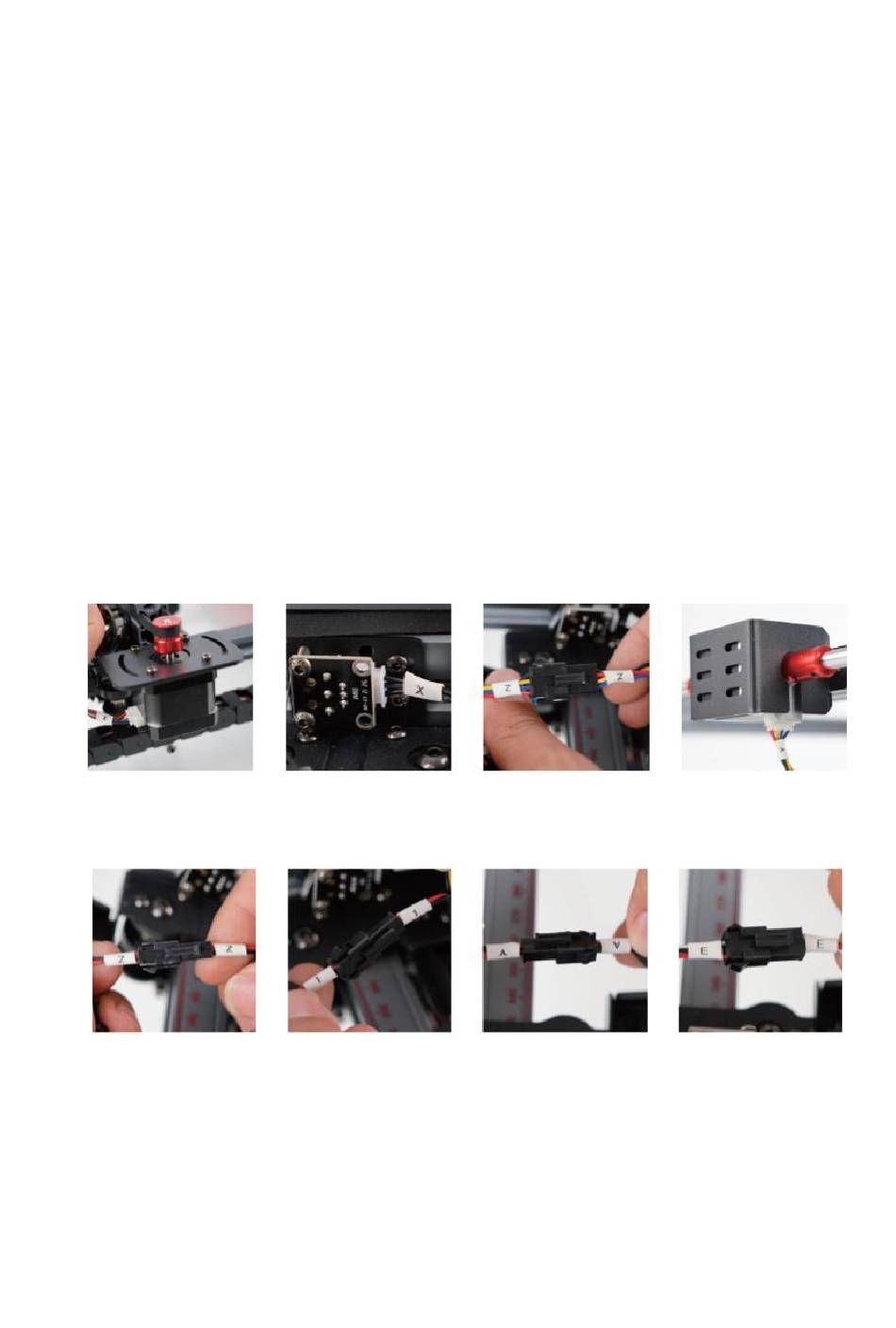

2. Schéma zapojení
X (4PIN) → Kabel
krokového motoru v
ose X
Z (2PIN) → Kabel
koncového spínače
osy Z
Pozor: Před zapnutím stroje se ujistěte, že jsou všechna zapojení v pořádku.
X (3PIN) → Kabel
koncového spínače
osy X
1 (2PIN) → Linka
laserového ventilátoru
40
Z (4PIN) → Kabel
krokového motoru v
ose Z
A (2PIN) → Laserový
signálový kabel
Y (4PIN) → Kabel
krokového motoru pro
osu Y
E (3PIN) → Signální
kabel detektoru
plamene
