Montage
1.25

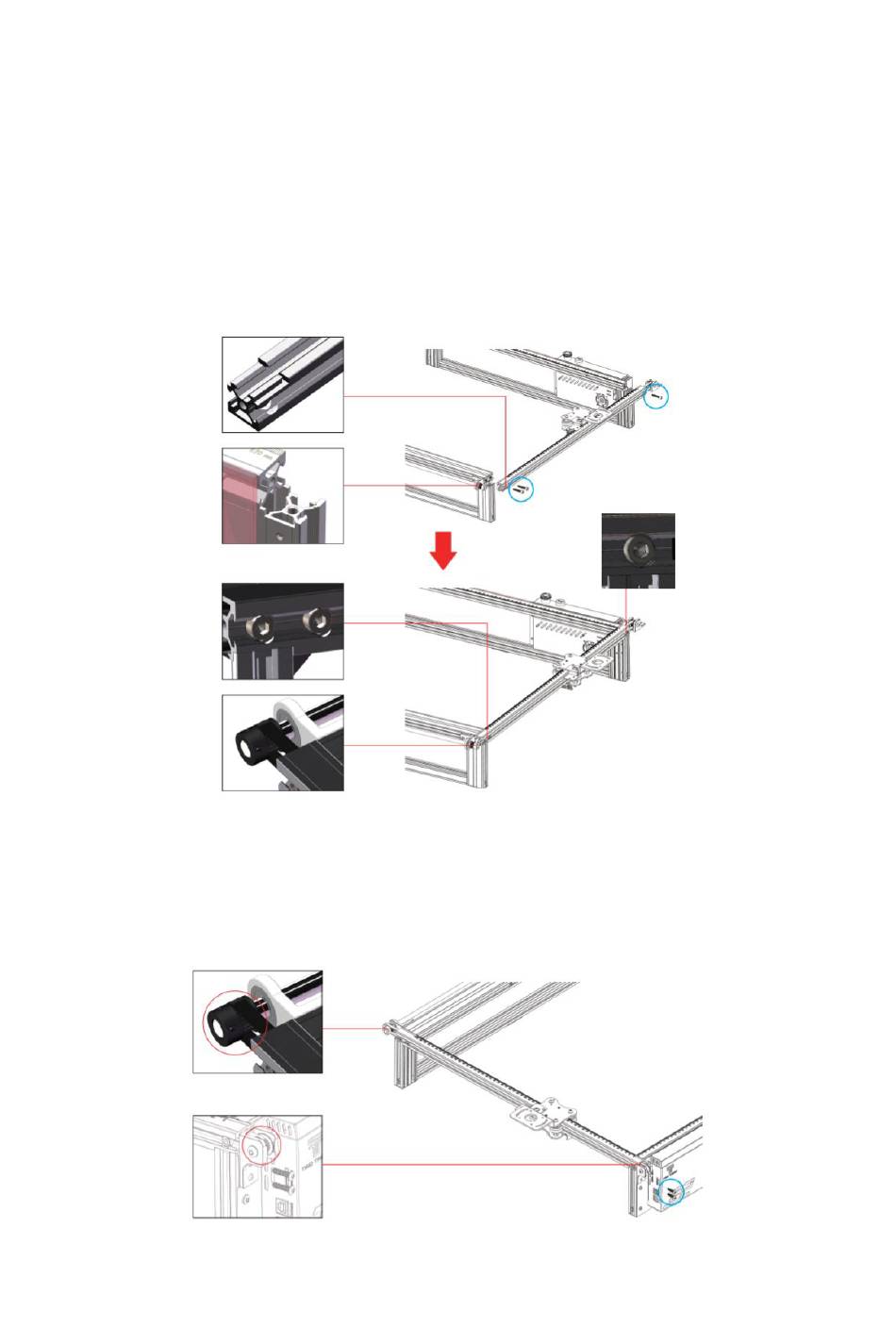

Einbau der Rahmen

Einbau des vorderen Rahmens, des hinteren Rahmens und des linken Rahmens der Y-
Achse
Vorderer Rahmen x 1
Rückenrahmen x 1
Y-Achse Linker Rahmen x 1
M5*25 Schraubenbolzen x 3
Bitte beachten Sie die Position der Schnalle am Rahmen.
HINWEIS: Bitte legen Sie den Zahnriemen in die Riemenscheibenrille und das Profil in
die Schnallenposition, bevor Sie die Schraubenbolzen festziehen.
1.26 Einbau Y-Achse linker Rahmen Zahnriemen und Umlenkrolle
M4*16 Schraubenbolzen x 2
HINWEIS: Bitte legen Sie den Zahnriemen in die Riemenscheibenrille, bevor Sie die
Umlenkrolle montieren.
Synchrones Rad
Umlenkroll
e
112
