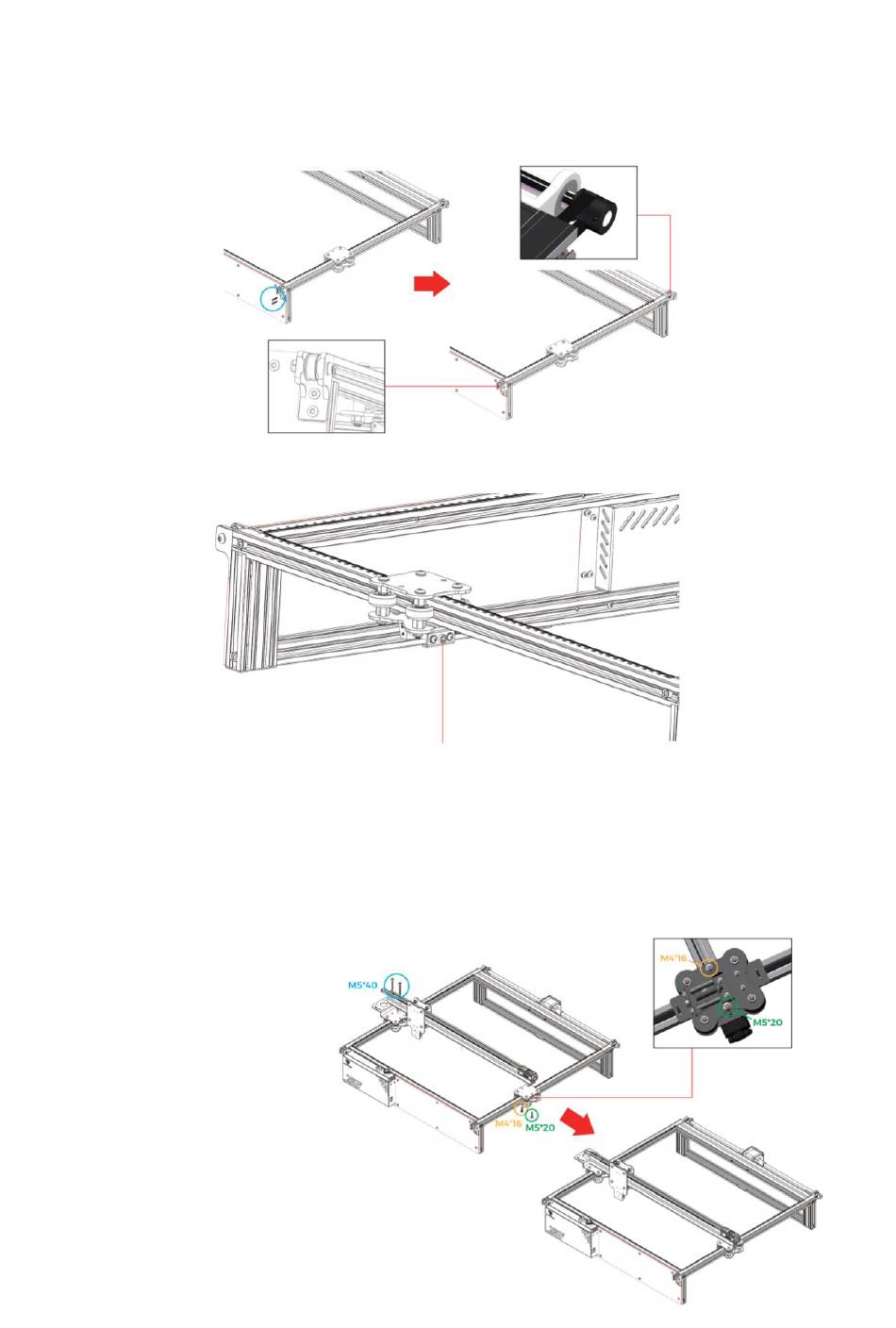

1.11 Instalace pravého ozubeného řemene osy Y a napínací kladky
Šroub M4*16 x 2
POZNÁMKA: Před instalací napínací kladky nasaďte ozubený řemen do drážky kladky.
1.12 Nastavení pravého napínáku osy Y
Šestihranným klíčem dotáhněte šroub napínáku ve směru hodinových ručiček nebo
řemen povolte proti směru hodinových ručiček.
POZNÁMKA: Pokud by byl napínák příliš utažený, kladka by se zasekla. Pokud by byl
příliš volný, ovlivnilo by to i výsledek gravírování.
2.1 Instalace dílů příčného nosníku v ose X
Díly příčného nosníku osy X x 1
Šroub M5*40 x 2
Šroub M5*20 x 1
Šroub M4*16 x 1
