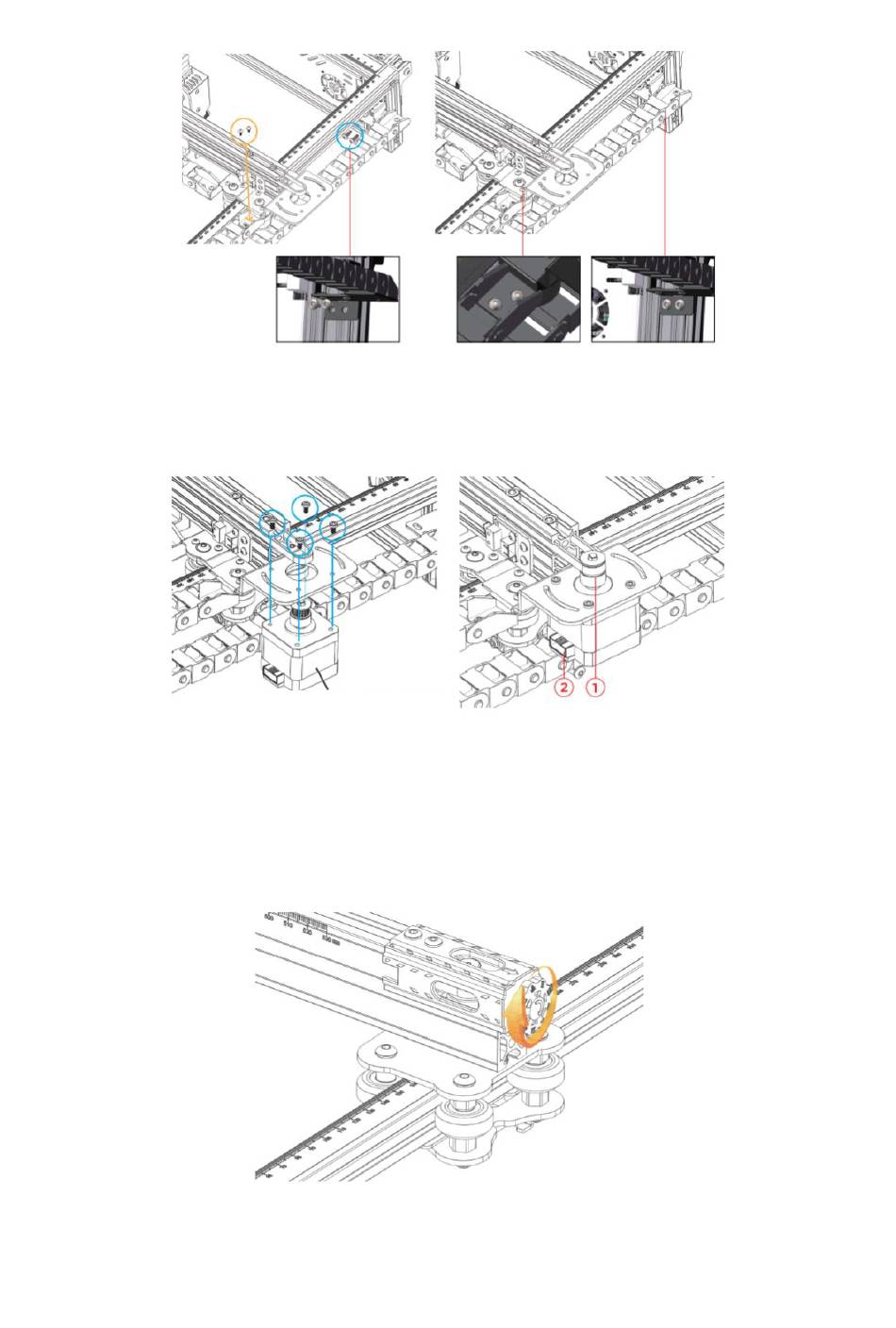

5. Instalace krokového motoru v ose X
Šroub M3*6 x 4
Krokový motor v ose X x 1
Krokový motor v ose X
POZNÁMKA:
1) Nasaďte rozvodový řemen do drážky řemenice na krokovém motoru.
2) Ujistěte se, že je konektor obvodu ve správném směru, jak je uvedeno na obrázku
výše.
6. Nastavení napínáku osy X
POZNÁMKA: Ujistěte se, že je ozubený řemen napnutý, aby nedošlo k posunutí
gravírování.
