two trees TS2 Benutzerhandbuch Seite 37

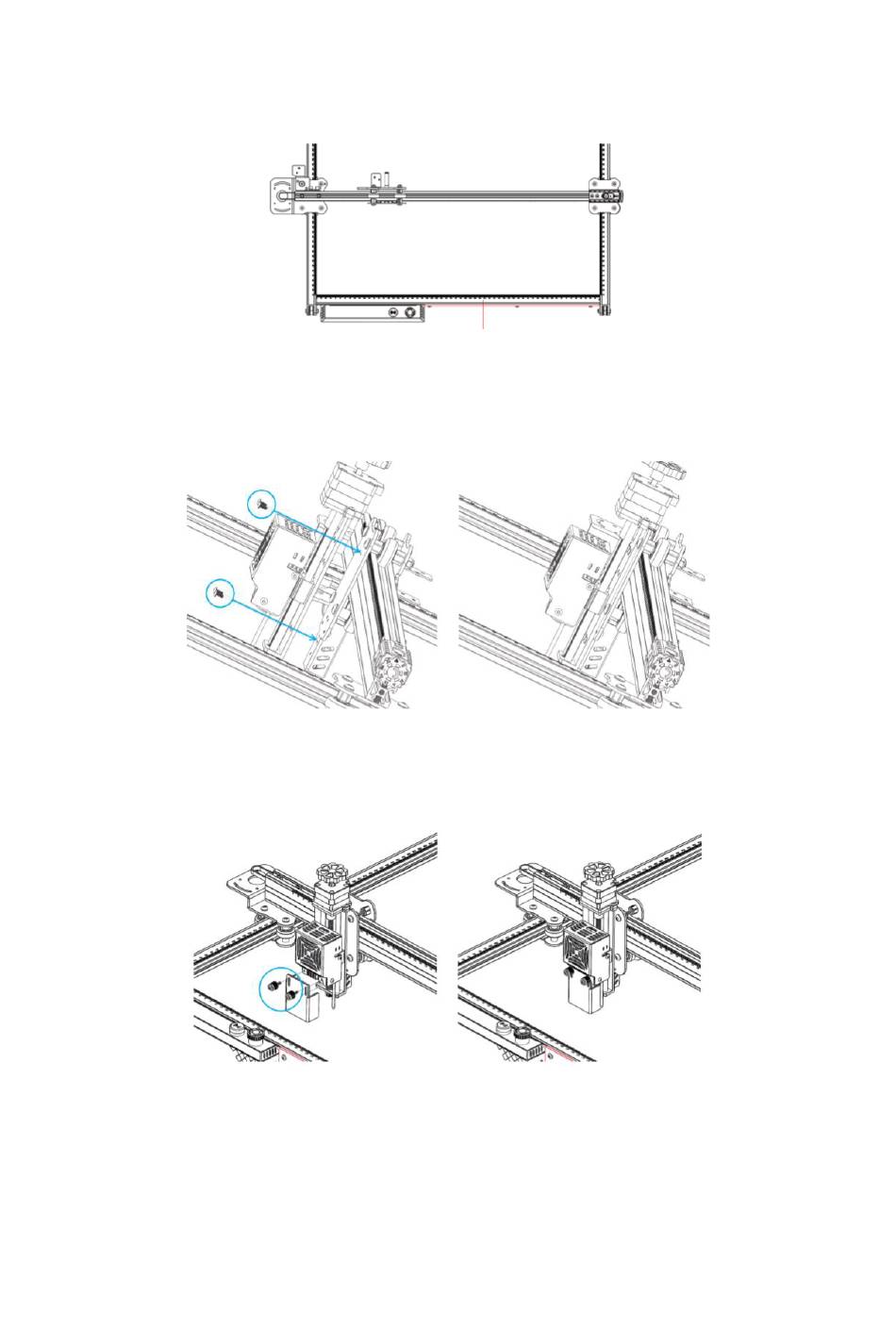

Pozor: Při instalaci se ujistěte, že příčník osy X je rovnoběžný s předním příčníkem (jako
referenci zkontrolujte značky pravítka na obou stranách), jinak by to ovlivnilo pohyb osy
Y a gravírování.
Profil předního paprsku
2.2 Instalace laserového modulu
Laserový modul x 1
Šrouby M3*6 x 4
2.3 Instalace ochranného krytu
Laserový ochranný kryt x 1
Šrouby M3*8 x 2
3.1 Instalace vlečného řetězu osy X
Šrouby M3*6 x 4
Součásti kabelového vozíku osy X x 1
37
