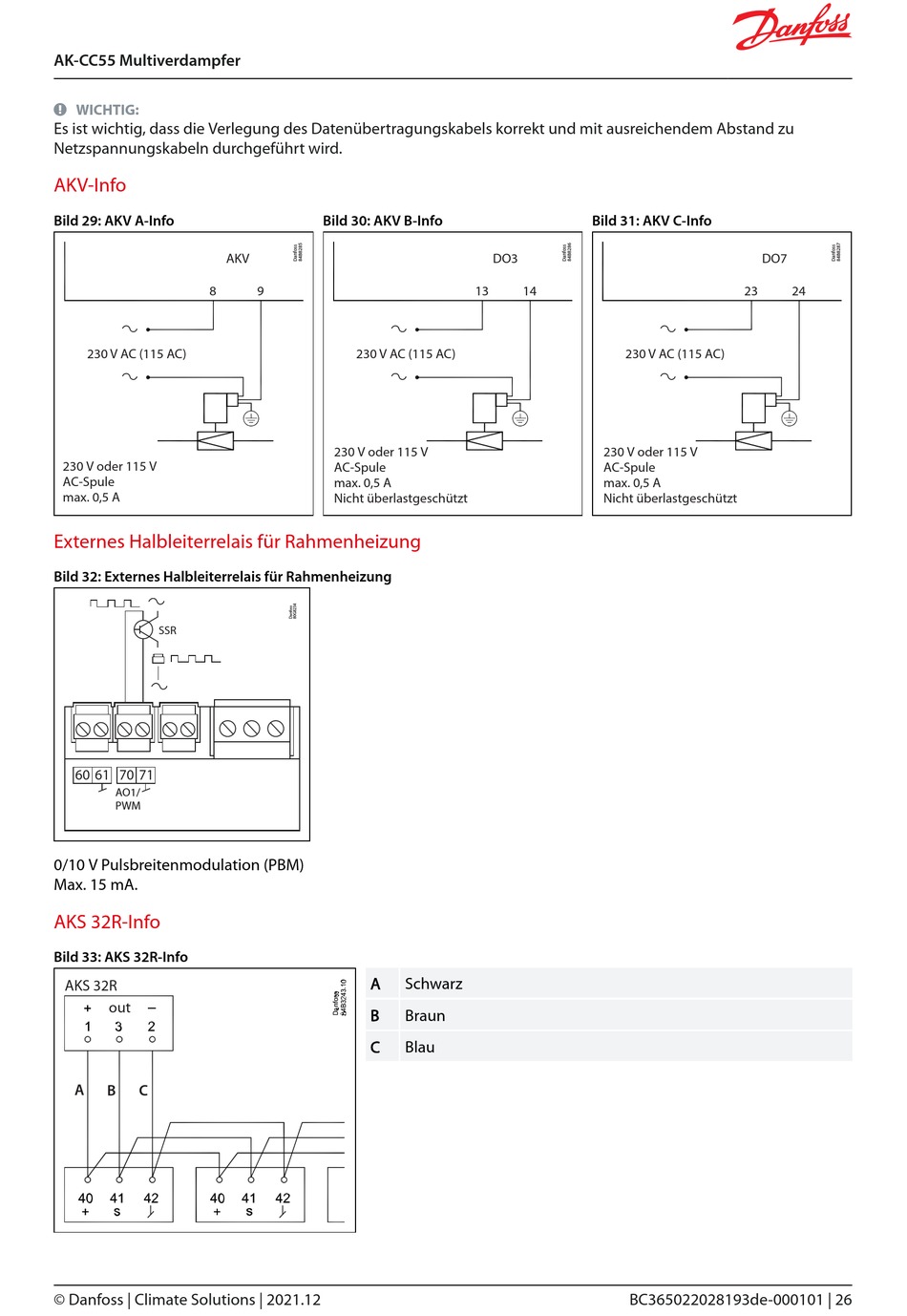

AK-CC55 Multiverdampfer
 WICHTIG:
Es ist wichtig, dass die Verlegung des Datenübertragungskabels korrekt und mit ausreichendem Abstand zu
Netzspannungskabeln durchgeführt wird.

AKV-Info

Bild 29: AKV A-Info
8
230 V AC (115 AC)
230 V oder 115 V
AC-Spule
max. 0,5 A
Externes Halbleiterrelais für Rahmenheizung
Bild 32: Externes Halbleiterrelais für Rahmenheizung
SSR
60 61 70 71
AO1/
PWM
0/10 V Pulsbreitenmodulation (PBM)
Max. 15 mA.

AKS 32R-Info

Bild 33: AKS 32R-Info
AKS 32R
out
A B C
© Danfoss | Climate Solutions | 2021.12
Bild 30: AKV B-Info
AKV
9
230 V AC (115 AC)
230 V oder 115 V
AC-Spule
max. 0,5 A
Nicht überlastgeschützt
A
B
C
DO3
13 14
Schwarz
Braun
Blau
Bild 31: AKV C-Info
DO7
23
230 V AC (115 AC)
230 V oder 115 V
AC-Spule
max. 0,5 A
Nicht überlastgeschützt
BC365022028193de-000101 | 26
24
