Externes Halbleiterrelais Für Rahmenheizung; Aks 32R-Info; Koordinierte Abtauung Über Kabelanschlüsse - Danfoss AK-CC55 Kompakt Bedienungsanleitung

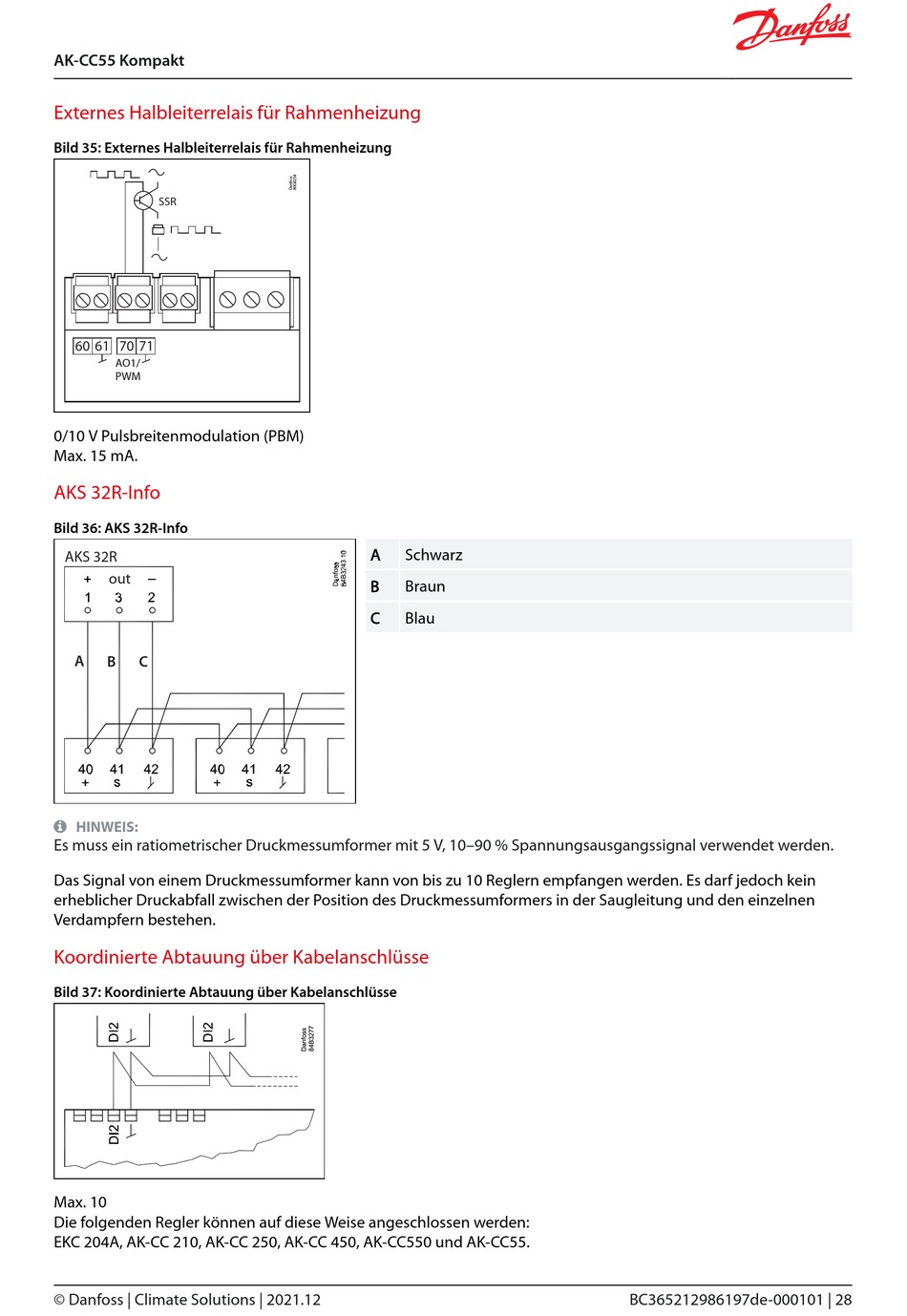

AK-CC55 Kompakt
Externes Halbleiterrelais für Rahmenheizung
Bild 35: Externes Halbleiterrelais für Rahmenheizung
SSR
60 61 70 71
AO1/
PWM
0/10 V Pulsbreitenmodulation (PBM)
Max. 15 mA.

AKS 32R-Info

Bild 36: AKS 32R-Info
AKS 32R
out
A B C
 HINWEIS:
Es muss ein ratiometrischer Druckmessumformer mit 5 V, 10–90 % Spannungsausgangssignal verwendet werden.
Das Signal von einem Druckmessumformer kann von bis zu 10 Reglern empfangen werden. Es darf jedoch kein
erheblicher Druckabfall zwischen der Position des Druckmessumformers in der Saugleitung und den einzelnen
Verdampfern bestehen.
Koordinierte Abtauung über Kabelanschlüsse
Bild 37: Koordinierte Abtauung über Kabelanschlüsse
Max. 10
Die folgenden Regler können auf diese Weise angeschlossen werden:
EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC550 und AK-CC55.
© Danfoss | Climate Solutions | 2021.12
A Schwarz
B Braun
C Blau
BC365212986197de-000101 | 28
