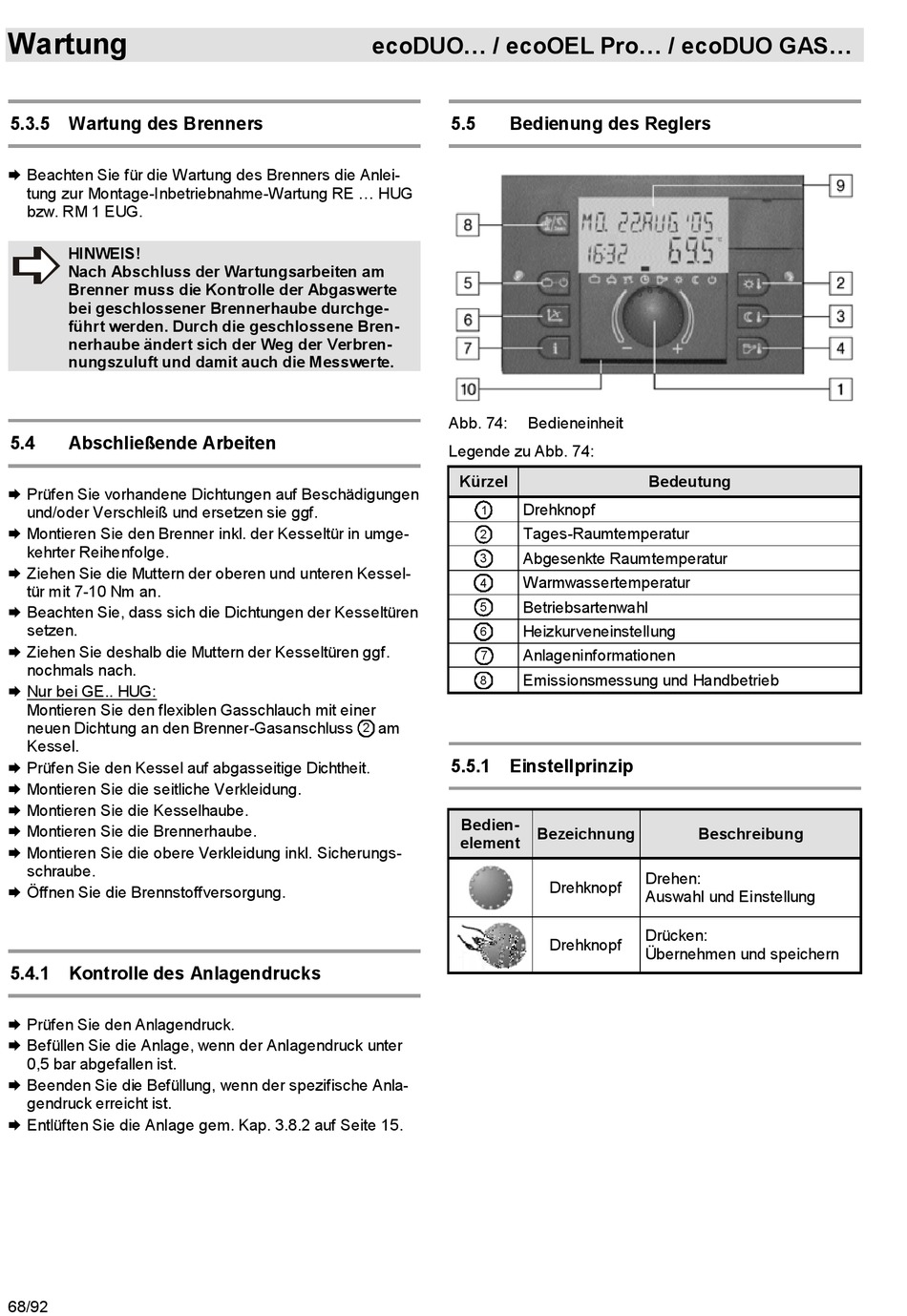

Wartung
5.3.5 Wartung des Brenners
Beachten Sie für die Wartung des Brenners die Anlei-
tung zur Montage-Inbetriebnahme-Wartung RE ... HUG
bzw. RM 1 EUG.
HINWEIS!
Nach Abschluss der Wartungsarbeiten am
Brenner muss die Kontrolle der Abgaswerte
bei geschlossener Brennerhaube durchge-
führt werden. Durch die geschlossene Bren-
nerhaube ändert sich der Weg der Verbren-
nungszuluft und damit auch die Messwerte.
5.4
Abschließende Arbeiten
Prüfen Sie vorhandene Dichtungen auf Beschädigungen
und/oder Verschleiß und ersetzen sie ggf.
Montieren Sie den Brenner inkl. der Kesseltür in umge-
kehrter Reihenfolge.
Ziehen Sie die Muttern der oberen und unteren Kessel-
tür mit 7-10 Nm an.
Beachten Sie, dass sich die Dichtungen der Kesseltüren
setzen.
Ziehen Sie deshalb die Muttern der Kesseltüren ggf.
nochmals nach.
Nur bei GE.. HUG:
Montieren Sie den flexiblen Gasschlauch mit einer
neuen Dichtung an den Brenner-Gasanschluss
Kessel.
Prüfen Sie den Kessel auf abgasseitige Dichtheit.
Montieren Sie die seitliche Verkleidung.
Montieren Sie die Kesselhaube.
Montieren Sie die Brennerhaube.
Montieren Sie die obere Verkleidung inkl. Sicherungs-
schraube.
Öffnen Sie die Brennstoffversorgung.
5.4.1 Kontrolle des Anlagendrucks
Prüfen Sie den Anlagendruck.
Befüllen Sie die Anlage, wenn der Anlagendruck unter
0,5 bar abgefallen ist.
Beenden Sie die Befüllung, wenn der spezifische Anla-
gendruck erreicht ist.
Entlüften Sie die Anlage gem. Kap. 3.8.2 auf Seite 15.
68/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
5.5
Bedienung des Reglers
Abb. 74:
Bedieneinheit
Legende zu Abb. 74:
Kürzel
Drehknopf
1
Tages-Raumtemperatur
2
Abgesenkte Raumtemperatur
3
Warmwassertemperatur
4
Betriebsartenwahl
5
Heizkurveneinstellung
6
Anlageninformationen
7
Emissionsmessung und Handbetrieb
8
am
2
5.5.1 Einstellprinzip
Bedien-
element
Bedeutung
Bezeichnung
Beschreibung
Drehen:
Drehknopf
Auswahl und Einstellung
Drücken:
Drehknopf
Übernehmen und speichern
