ProCon GWB 77

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHG ProCon GWB 77

Inhaltszusammenfassung für MHG ProCon GWB 77

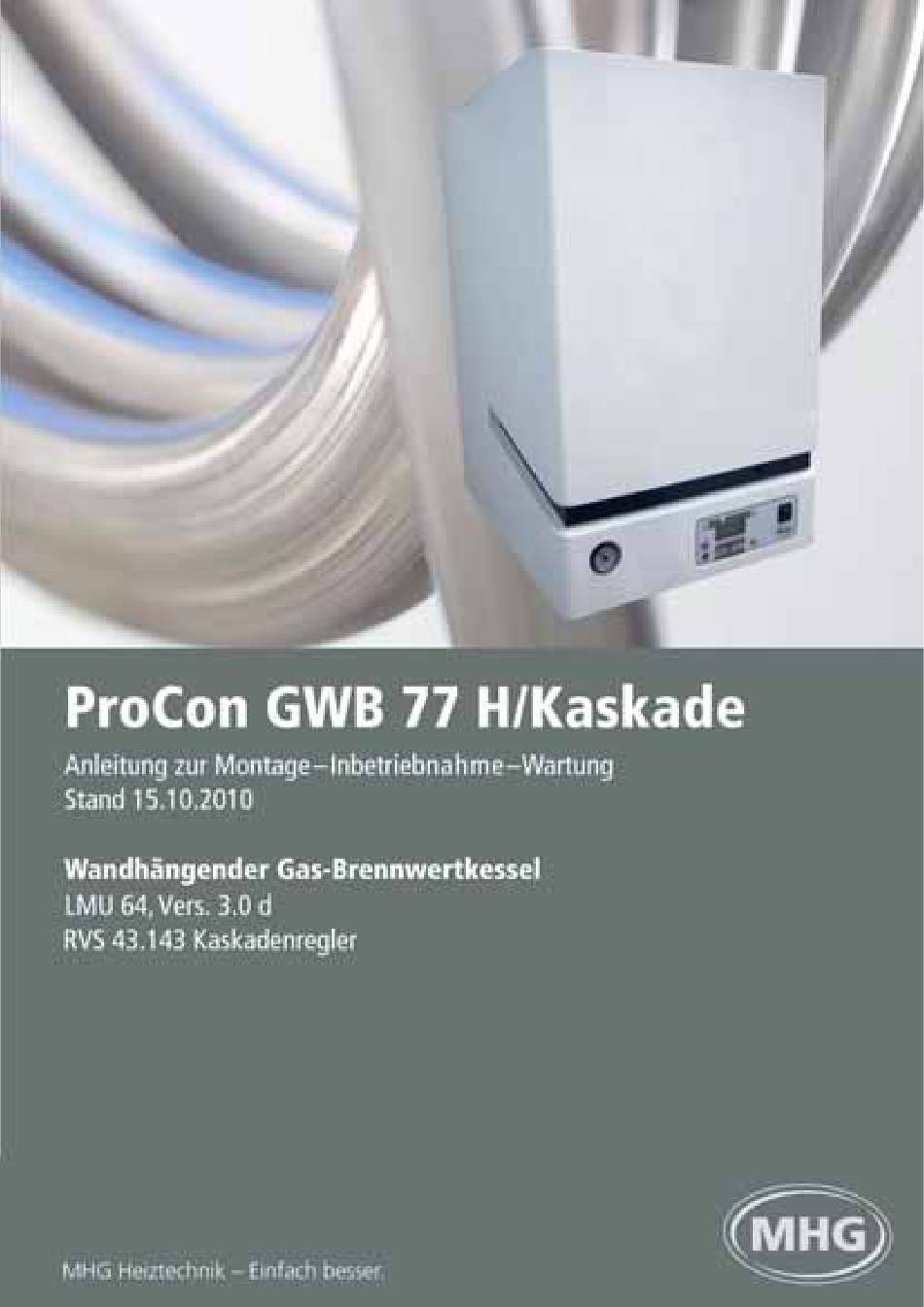

  • Seite 1 ProCon GWB 77...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheit ..............................4 Allgemeines ................................... 4 Bestimmungsgemäße Verwendung..........................5 Symbolerklärung................................5 Personal-Anforderungen..............................6 Besondere Gefahren ..............................7 Normen und Vorschriften .........................10 Normen und Vorschriften ............................. 10 Transport, Verpackung, Lagerung......................14 Sicherheitshinweise für den Transport......................... 14 Prüfung der Lieferung ..............................14 Hinweise zur Lagerung ..............................15 Umgang mit Verpackungsmaterial..........................
  • Seite 3 Hydraulischer Anschluss ............................. 47 Abgas- / Zuluftanschluss ............................. 49 Installationsarten für Gas-Brennwertgeräte ......................... 54 Max. Rohrlängen ................................. 78 6.10 Austausch MICROMAT EC 62/76 gegen ProCon GWB 77 ..................80 6.11 Elektrischer Anschluss ..............................81 Inbetriebnahme............................93 Sicherheit ..................................93 Prüfung vor Inbetriebnahme ............................93 Inbetriebnahme................................

  • Seite 4: Sicherheit

    1. Sicherheit ProCon GWB 77 Sicherheit Allgemeines Die Anleitung zur Montage-Inbetriebnahme-Wartung Richtet sich an Fachkräfte von Heizungsfachbetrieben. Enthält wichtige Hinweise für einen sicheren Umgang mit dem Ge- rät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

  • Seite 5: Bestimmungsgemäße Verwendung

    Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schä- den übernimmt die MHG Heiztechnik keine Haftung. Das Risiko trägt allein der Anlagenbesitzer. MHG Geräte sind entsprechend den gültigen Normen und Richtli- nien sowie den geltenden sicherheitstechnischen Regeln gebaut.

  • Seite 6: Personal-Anforderungen

    1. Sicherheit ProCon GWB 77 VORSICHT! … weist auf eine möglicherweise gefährliche Situa- tion hin, die zu geringfügigen oder leichten Verlet- zungen führen kann, wenn sie nicht gemieden wird. ACHTUNG! … weist auf eine möglicherweise gefährliche Situa- tion hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

  • Seite 7: Besondere Gefahren

    1. Sicherheit ProCon GWB 77 Besondere Gefahren Im folgenden Abschnitt werden die Restrisiken benannt, die sich aufgrund der Gefährdungsanalyse ergeben. Die hier aufgeführten Sicherheitshinweise und die Warnhinweise in den weiteren Kapiteln dieser Anleitung beachten, um Gesundheits- gefahren und gefährliche Situationen zu vermeiden.
  • Seite 8 1. Sicherheit ProCon GWB 77 INIBAL Sicherheitsdatenblätter des Korrosionsschutzmittels INIBAL … kön- nen unter www.mhg.de\Download\Sicherheitsdatenblätter eingese- hen werden. ACHTUNG! Geräteschaden durch Korrosion / Magnetitbildung! Korrosion führt zu Leckagen. Deshalb: - Bei Missachten dieses Warnhinweises erlischt die Gewährleistung. - Die Verwendung des Korrosionsschutzmittels INIBAL Plus ist grundsätzlich erforderlich (1-2 kg...
  • Seite 9 1. Sicherheit ProCon GWB 77 Kondensat ACHTUNG! Geräte- und Gebäudeschäden durch Kondensat! Kondensat kann unkontrolliert austreten. Deshalb: - Die Einlauf- und Auslaufrohrstutzen der Neutralisa- tionsbox dürfen nicht verändert oder verschlossen werden. - Der Auslaufrohrstutzen darf nicht fest mit dem Ab- lauf verbunden werden.

  • Seite 10: Normen Und Vorschriften

    2. Normen und Vorschriften ProCon GWB 77 Normen und Vorschriften Normen und Vorschriften Normen Nachfolgende Normen und Vorschriften sind bei der Installation und beim Betrieb der Heizungsanlage einzuhalten. Erschei- Normen Titel nungsdatum Warmwasserheizungsanlagen - Si- DIN 12828 06.2003 cherheitstechnische Anforderungen DIN EN Sicherheit elektrischer Geräte für...
  • Seite 11 2. Normen und Vorschriften ProCon GWB 77 Vorschriften Bei der Erstellung und dem Betrieb der Heizungsanlage sind die bauaufsichtlichen Regeln der Technik sowie sonstige gesetzliche Bestimmungen der einzelnen Länder zu beachten. Erschei- Vorschriften Titel nungsdatum EnEv 12.2004 Energie-Einsparverordnung Feuerungsverordnungen der Bun- FeuVo desländer...
  • Seite 12 2. Normen und Vorschriften ProCon GWB 77 Zusätzliche Normen / Vorschriften für Österreich In Österreich sind bei der Installation die örtlichen Bauvorschriften sowie die ÖVGW-Vorschriften einzuhalten. Erschei- Normen Titel nungsdatum Flüssiggase für Brennzwecke - Pro- ÖNORM pan, Propen, Butan, Buten und de- 05.2001...
  • Seite 13 2. Normen und Vorschriften ProCon GWB 77 Erschei- Richtlinien Titel nungsdatum Rohrweitenberechnung - Dimensio- ÖVGW G 11 10.2006 nierung von Gas-Rohrleitungen mit Betriebsdrücken <= 5 bar ÖVGW G31 05.2001 Flüssiggas in Österreich Errichtung und Betrieb von Gas- ÖVGW G 40 11.1997...

  • Seite 14: Transport, Verpackung, Lagerung

    3. Transport, Verpackung, Lagerung ProCon GWB 77 Transport, Verpackung, Lagerung Sicherheitshinweise für den Transport ACHTUNG! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: - Beim Abladen der Packstücke bei Anlieferung so- wie innerbetrieblichem Transport vorsichtig vorge- hen und die Symbole auf der Verpackung beachten.

  • Seite 15: Hinweise Zur Lagerung

    3. Transport, Verpackung, Lagerung ProCon GWB 77 Hinweise zur Lagerung Bei längerer Lagerung kann sich die Welle der Kesselpumpe fest- setzen. Betauung, Vereisung und Wassereinwirkung sind nicht zulässig. Temperaturbereich: -20°C … +50°C Feuchte: < 95% r.F. Umgang mit Verpackungs- material...

  • Seite 16: Allgemeines

    Adapter 96.36400-7020 = Reiner Heizbetrieb Kaskade = Ausstattung mit eingebautem Kaskadenmanager und Bus-Clip-In (bis zu 12 ProCon Geräte in Kaskade) Lieferumfang ProCon GWB 77 H Der Gas-Brennwertkessel besteht aus: Witterungsgeführte Regelung Mikroprozessor-Brennwertregelung mit integriertem Feuerungsau- tomaten, Diagnosefunktion Möglichkeit des Anschlusses einer Raumeinheit QAA 73 Umwälzpumpe, dreistufig...

  • Seite 17: Regelung Und Regelungszubehör

    Schlauchanschlusstülle für die Kondenswasserableitung Kesselregler (LMU) werksseitig auf Stand-alone-Betrieb pro- grammiert (nicht bei Kaskade) ProCon GWB 77 Kaskade wie ProCon GWB 77 H Im Lieferumfang zusätzlich enthalten: Eingebauter und verdrahteter Kaskadenregler RVS 43 Anschlussklemmleiste für Elektroanschlüsse Vorlauf- und Rücklauffühler QAD 36 Eingebautes Bus-Clip-In-Modul OCI 420 Zubehör...
  • Seite 18 4. Allgemeines ProCon GWB 77 Heizungsregelung Die Heizungs-Vorlauftemperatur kann wie folgt geregelt werden (Regelungsarten): Außentemperatur- und zeitgeführt Außentemperatur- und zeitgeführt mit Raumtemperatureinfluss über Raumeinheit QAA 73 Raumtemperaturgeführt mit Raumeinheit QAA 73 Nur bei Kaskade Außentemperatur- und zeitgeführt mit Raumtemperatureinfluss über Raumeinheit QAA 75 oder QAA 78 Raumtemperaturgeführt mit Raumeinheit QAA 75 oder QAA 78...
  • Seite 19 4. Allgemeines ProCon GWB 77 Raumeinheit QAA 73.110 (nicht bei RVS 43) 94.88147-5004 HINWEIS! Bei Verwendung der Raumeinheit QAA 73 müssen die werkseitig eingebauten Brücken auf der An- schlussklemme „Raumthermostat RT und RU“ (s. Abb. 27, Seite 85) entfernt werden.

  • Seite 20: Raumeinheit Qaa 75 Oder Qaa

    Vorlauffühler QAD 36 und steuert den Mischermotor und die entsprechende Heizkreispumpe an. Die Boiler Management Unit LMU sorgt für die notwendige Vorlauftemperatur. Das Mischermodul ist für die Montage im ProCon GWB 77 vorgese- hen. Vorlaufanlegefühler QAD 36 (94.19314-5015) im Set Mischer Clip In AGU 2.500 enthalten, dient zur Erfassung der Temperatur im Mi-...

  • Seite 21: Brauchwassertemperaturfühler

    Kaskadenregler RVS 43 im Lieferumfang ProCon GWB 77 Kaskade enthalten Geeignet zur Kaskadenregelung von bis zu 12 ProCon GWB 77. Es wird nur 1 Regler im Mastergerät benötigt, die anderen Geräte kommunizieren über LPB-Systembus mit dem Mastergerät. Die optimierte Fahrweise aller eingeschalteten Kessel mit der nied- rigst möglichen Leistung und Steuerung der Einschaltfolge in Ver-...

  • Seite 22: Funktion Der Regelung

    4. Allgemeines ProCon GWB 77 Frostschutzfunktion Unverwechselbare elektrische Anschlüsse Integrierte Schnittstelle in 2-Draht-Technik zum direkten An- schluss an den Systembus LPB HINWEIS! Bei Verwendung des Reglers RVS 43 ist die Verwen- dung des Mischer-Clip-In AGU 2.500 ausgeschlossen (RVS 63 oder Zubehörsatz 2. Mischerkreis verwen- den).
  • Seite 23 4. Allgemeines ProCon GWB 77 Raumthermostateingang An diesen Eingang kann ein potentialfreier Kontakt (230 VAC) an- geschlossen werden. Er steuert die generelle Freigabe für den di- rekten Heizkreis des Kesselreglers (HK1). HINWEIS! Wird kein separater Raumthermostat verwendet, muss dieser Eingang gebrückt werden.
  • Seite 24 4. Allgemeines ProCon GWB 77 Witterungsgeführte Regelung Der Kesselregler ist mit einer witterungsgeführten Regelung ausges- tattet. Bei der witterungsgeführten Regelung wird die Vorlauftempe- ratur in Abhängigkeit vom Schaltzustand des Raumthermostats (Tagbetrieb oder Absenkbetrieb), der Außentemperatur und den spezifischen Werten des Heizsystems geregelt.
  • Seite 25 4. Allgemeines ProCon GWB 77 Sollte die Abschalttemperatur trotzdem erreicht werden wird der Brenner ausgeschaltet und der Gebläse- und Pumpennachlauf ein- geleitet. Eine entsprechende eindeutige Fehlermeldung wird auf der Anzeige ausgegeben. Wenn die Kesseltemperatur unter die Ab- schalttemperatur gesunken ist, kann die dauerhafte Sicherheitsab- schaltung durch Druck auf den Entriegelungstaster entriegelt wer- den.
  • Seite 26 4. Allgemeines ProCon GWB 77 Warmwasserfühler Falls dieser Fühler fehlt oder die Leitung kurzgeschlossen ist, wird eine Fehlermeldung ausgegeben und die mit ihm verbundenen Funktionen sind unwirksam. Abgasfühler Dieser Fühler muss immer vorhanden sein. Er wird ständig über- wacht. Falls eine Unregelmäßigkeit vorliegt, wird der Brenner ge- stoppt.

  • Seite 27: Technische Daten

    5. Technische Daten ProCon GWB 77 Technische Daten Abmessungen und Anschlusswerte Sk08-8377/086 Stand : 06.07.2009 Abb. 1: Anschlussmaße ProCon GWB 77 H Legende zu Abb. 1: Kürzel Bedeutung Heizungsrücklauf 1¼“ AG, flachdichtend Heizungsvorlauf 1¼“ AG, flachdichtend Kondensatablauf Siphonentleerung Gasanschluss-Stutzen ¾“ AG konisch...

  • Seite 28: Typenschild

    5. Technische Daten ProCon GWB 77 Typenschild Abb. 2: Muster Typenschild Legende zu Abb. 2: Kürzel Bedeutung Sach-Nr. Produkt-ID-Nr. Serien-Nr. Bestimmungsland Kesseltyp -Klasse Gasart Nennwärmebelastung Nennwärmeleistung Zulässiger Gesamtüberdruck max. einst. Betriebstemp. Kesselwasserinhalt Kesseltransportgewicht Leistungsaufnahme Elektroanschluss Schutzart Hersteller VORSICHT HOCHSPANNUNG!

  • Seite 29: Technische Daten

    5. Technische Daten ProCon GWB 77 Technische Daten ProCon GWB 77 CE – 0085ATO424 (DE); Produkt-Identnummer II2H3P (AT, CH, ES, IE, IT, PT) Kategorie II2ELL3P Heizwasservolumen im Kessel Gewicht des Kessels Abmessungen (H x B x T) 750x465x581 Heizungswasseranschlüsse 1¼“ flachdichtend Gasanschluss R ¾“...

  • Seite 30: Elektrische Daten

    5. Technische Daten ProCon GWB 77 Elektrische Daten Elektrische Anschlüsse ProCon GWB 77 H Abb. 3: Elektrischer Anschlussplan LMU 64016 C 180, 230 V...
  • Seite 31 5. Technische Daten ProCon GWB 77 Legende zu Abb. 3: Kürzel Bedeutung Phase in Ruhestellung Abgasfühler Außentemperaturfühler Brücke Bediendisplay Anschluss Bedienteil Anschluss Busmodul LPB (Steckplatz) Brauchwassertemperaturfühler (ProCon HS / S) Umlenkventil Brauchwasser-Ladepumpe Flachbandkabel 14-pol. frei frei Gebläse Gasarmatur (AC 230 V / RAC) Gasdruckschalter (Brücke)
  • Seite 32 5. Technische Daten ProCon GWB 77 Elektrische Anschlüsse ProCon GWB Kaskade Abb. 4: Elektrischer Anschlussplan LMU 64015 C 180, 230 V...
  • Seite 33 5. Technische Daten ProCon GWB 77 Legende zu Abb. 4: Kürzel Bedeutung Phase in Ruhestellung Abgasfühler Außentemperaturfühler Brücke Bediendisplay Anschluss Bedienteil Anschluss Busmodul LPB (Steckplatz) Flachbandkabel 14-pol. frei frei Gebläse Gasarmatur (AC 230 V / RAC) Gasdruckschalter (Brücke) Gebläsemotor Gebläsesteuerung...

  • Seite 34: Diagramme

    1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 Volumenstrom [qbm/h] Abb. 5: Restförderhöhe ProCon GWB 77 mit Wilo RS 20 / 7-3 Drehzahl - Leistungskennlinie ProCon GWB 77 H 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500...

  • Seite 35: Nennbelastung In Abhängigkeit Des Abgasdruckes

    5. Technische Daten ProCon GWB 77 Nennbelastung in Abhängigkeit des Abgasdruckes Nennwärmebelastung in Abhängigkeit des Abgasdruckes ProCon GWB 77 H freier Abgasförderdruck [Pa] Abb. 7: Nennbelastung in Abhängigkeit des Abgasdruckes...
  • Seite 36 5. Technische Daten ProCon GWB 77 Widerstandkennlinie Vorlaufanlegerfühler, Brauchwassertemperaturfühler, Kesselvorlauf-, Rücklauf- und Abgasfühler Widerstandkennlinie NTC 10k (25°C) 1000000 100000 10000 1000 100 110 120 130 140 150 Temperatur in °C Abb. 8: Widerstandkennlinie Vorlauffühler, Rücklauffühler, Brauchwassertemperaturfühler, Kesselvorlauf-, Rück- lauf- und Abgasfühler Widerstandkennlinie Außentemperaturfühler...

  • Seite 37: Montage

    6. Montage ProCon GWB 77 Montage Sicherheit bei der Montage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen be- steht Lebensgefahr. Eingeschaltete elektrische Bau- teile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: - Arbeiten an der elektrischen Anlage nur von Elek- trofachkräften ausführen lassen.

  • Seite 38: Anforderungen An Den Aufstellort

    Keine Luftverunreinigungen durch Halogenkohlenwasserstoffe (enthalten z.B. in Lösungsmitteln, Klebern, Spraydosen) Keine Luftverunreinigungen durch schwefelhaltige Gase Vibrations- und schwingungsfrei Bei Anlagen mit überdurchschnittlich hohen Feuerraum- oder Temperaturbelastungen muss eine Abstimmung mit MHG Heiz- technik erfolgen. WARNUNG! Lebensgefahr durch Feuer! Leicht entzündliche Materialien oder Flüssigkeiten können in Brand geraten.
  • Seite 39 6. Montage ProCon GWB 77 Montageabstände Mindestabstände gem. der nachstehenden Abb. sind einzuhalten, damit alle Arbeiten (Montage, Inbetriebnahme, Wartung) ungehin- dert durchgeführt werden können. Wegen der geringen Oberflächentemperaturen benötigen das Gas- Brennwertgerät und das Luft-Abgas-Rohrsystem keinen Abstand zu brennbaren Bauteilen.

  • Seite 40: Wandmontage

    6. Montage ProCon GWB 77 Wandmontage Montageschiene mittels Schrauben und Dübel an der Wand befesti- gen und Heizkessel einhängen (s. nachstehende Abb.). HINWEIS! Um Körperschallübertragung zu reduzieren, emp- fiehlt sich die Verwendung der Schallschutzdübel mit Bund z. B. von Firma Müpro.

  • Seite 41: Montagewerkzeuge

    6. Montage ProCon GWB 77 Montagewerkzeuge Für die Montage und Wartung der Heizanlage werden die Stan- dardwerkzeuge aus dem Bereich Heizungsbau sowie der Öl-/Gas- und Wasserinstallation benötigt. Öffnen des Gas-Brennwertgerätes Öffnen der Verschlussschrauben mit Schlitz-Schraubendreher Haube abnehmen Abb. 12: Drehverschluss...

  • Seite 42: Montagehinweise

    Kanalisation sind zu beachten. HINWEIS! Für die Ableitung des Kondenswassers keine metalli- schen Leitungen oder Teile verwenden. Wird eine Neutralisation gefordert, kann bei MHG eine Neutrali- sationseinrichtung als Zubehör bezogen werden (Art.-Nr.: 96.00022-0759). Das Kondensat entspricht nach der Neutralisation den Anforderun- gen der ATV-Arbeitsblätter A 115 und A 251.

  • Seite 43: Gasanschluss

    6. Montage ProCon GWB 77 Gasanschluss WARNUNG! Lebensgefahr durch Explosion entzündlicher Gase! Bei Gasgeruch besteht Explosionsgefahr. Deshalb: - Einrichtungs-, Änderungs- und Wartungsarbeiten an Gasanlagen in Gebäuden dürfen nur von Gas- versorgungsunternehmen (GVU) oder von Installa- tionsunternehmen durchgeführt werden, welche vom GVU dazu berechtigt sind.
  • Seite 44 6. Montage ProCon GWB 77 Anschlussmaße Sk08-8377/086 Stand : 06.07.2009 Abb. 13: Anschlussmaße ProCon GWB 77 H Legende zu Abb. 13: Kürzel Bedeutung Heizungsrücklauf 1¼“ AG, flachdichtend Heizungsvorlauf 1¼“ AG, flachdichtend Kondensatablauf Siphonentleerung Gasanschluss-Stutzen ¾“ AG konisch 7x Kabeldurchführungen...

  • Seite 45: Den Gasanschluss Herstellen

    Deshalb: - Die Gaszuleitung muss mit einem Geräteabsperr- hahn versehen werden. MHG Heiztechnik empfiehlt den Einbau des thermisch auslösenden Sicherheitsventils (TAS) in die Gaszuleitung vor dem Absperrhahn. Die neue Muster-Feuerungsverordnung sieht das als Vorschrift vor. In der Zuleitung sollte ein Gasfeinfilter installiert werden. Ver- schmutzungen können bewirken, dass die Gasarmatur nicht mehr...
  • Seite 46 Gasmenge über die Gaskompaktarmatur angepasst wird (ohne Düsenwechsel). Zur Umstellung auf Flüssiggas muss eine Flüssiggasdüse (Ø 10 mm) in die Ausgangsseite der Gaskompaktarmatur eingeschraubt werden. Ein Umbausatz für Flüssiggas ist auf Anfrage bei MHG er- hältlich (Sach-Nr. 96.38200-7008). Düsen gem. der folgenden Tabelle verwenden: Gasart Ø...

  • Seite 47: Hydraulischer Anschluss

    Die Heizungsanlage spülen Um Verschmutzungen im Gas-Brennwertgerät zu vermeiden, muss eine bestehende Heizungsanlage vor der Installation des Gas- Brennwertgerätes gründlich gespült werden. MHG empfiehlt zusätzlich den Einbau eines Schmutzfängers in den Rücklauf der Heizungsanlage. ACHTUNG! Geräteschaden durch Verstopfen des Wärmetau- schers! Sauerstoff im Heizungswasser führt zur erhöhten...
  • Seite 48 Geräte- und / oder Anlagenschaden durch Überdruck! Der Anlagendruck steigt unbegrenzt. Deshalb: - Im Rücklauf muss ein Sicherheitsventil installiert werden. MHG Heiztechnik bietet als Zubehör ein Anschluss-Set mit Kugel- hähnen, TAS, Sicherheitsventil und Rückschlagklappe an (96.33000-7007). Druckausgleichsgefäß HINWEIS! Die Vorschriften der DIN 4751 Teil 2 und Teil 3 sind zu beachten Für die Heizungsanlage und den Kessel wird ein Druckausgleichs-...

  • Seite 49: Abgas- / Zuluftanschluss

    Allgemeines Die Abgase des Brennwertkessels müssen vom Kessel bis zum Ab- gasaustritt über ein druckdichtes und feuchteunempfindliches Ab- gassystem, das zugelassen ist, ins Freie abgeführt werden. MHG bietet entsprechende Abgassysteme an. Abgasleitungen sind vom Errichter feuerungstechnisch zu bemes- sen bzw. zu dimensionieren sowie entsprechend der Zulassung und der bauaufsichtlichen Regeln einzubauen.
  • Seite 50 6. Montage ProCon GWB 77 MHG empfiehlt den raumluftunabhängigen Betrieb, weil diese Be- triebsweise wesentliche Vorteile hat: Zusätzliche Energieeinsparung durch die Verbrennungsluftvor- wärmung Keine Auskühlung des Gebäudes, da Zu- und Abluftöffnungen entfallen Verbesserung des Kondensationsanteils, insbesondere bei glei- tender Betriebsweise des Brennwertkessels an bestehenden An- lagen mit hohen Auslegungs-Vorlauftemperaturen (Kondenswas- seranfall ist größer, da das Zuluft-/ Abgassystem als zusätzlicher...

  • Seite 51: Auszug Aus Der Muster-Feuerungsverordnung

    6. Montage ProCon GWB 77 Abgasanlagen sind in solcher Zahl und Lage und so herzustellen, dass die Feuerstätten des Gebäudes ordnungsgemäß angeschlos- sen werden können. Ausnahmen von Satz 1 können gestattet wer- den, wenn Gefahren oder unzumutbare Belästigungen nicht entste- hen.
  • Seite 52 6. Montage ProCon GWB 77 Schachtqualität für Abgasleitungen mind. 40 cm Abb. 14: Schachtqualität für Abgasleitungen Legende zu Abb. 14: Kürzel Bedeutung - Feuerwiderstandsdauer: 90 Min. - In Gebäuden geringer Höhe: 30 Min. Mind. 1 m. Bei raumluftunabhängigen Gasfeuerstätten mit Abgasventilatoren gleich kleiner 50 kW genügen 0,40 m.

  • Seite 53: Reinigungs- Und Prüföffnungen

    6. Montage ProCon GWB 77 Reinigungs- und Prüföffnungen Abgasanlagen müssen im Sinne der entsprechenden Vorschriften und Richtlinien des Bestimmungslandes (für Deutschland Muster- und Landesbauordnung) leicht und sicher zu reinigen sein. Sie müssen zudem auf ihren Querschnitt und auf Dichtheit geprüft wer- den können.

  • Seite 54: Installationsarten Für Gas-Brennwertgeräte

    Raumluftunabhängiger Betrieb – Raumluftabhängiger Betrieb – HINWEIS! Für die Ableitung der Abgase und für die Versorgung mit Zuluft sind nur von MHG gelieferte und zugelas- sene Bauteile zu verwenden. WARNUNG! Lebensgefahr durch austretendes Abgas! Die Haftreibung der Dichtungsringe in den Muffen der Abgasleitungen wird herabgesetzt und die Rohre zie- hen sich auseinander.

  • Seite 55: Luft-Abgas-Anschluss

    Z-7.5-3356 (LAS-System Schacht). Austausch von MICROMAT EC 62/76 Wird der ProCon GWB 77 als Ersatz für den MICROMAT EC 62/76 eingesetzt, kann mit Hilfe des Abgasadapters (Sach-Nr. 96.36400- 7020) die alte Abgasanlage DN 75 weiter verwendet werden (s.
  • Seite 56 6. Montage ProCon GWB 77 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung senkrecht über Dach; die Mündungen befinden sich nahe beieinander im gleichen Druckbereich.

  • Seite 57: Zubehörliste Zu Abb

    6. Montage ProCon GWB 77 Legende zu Abb. 15: Kürzel Bedeutung Trennung durch die Wand für Abgrenzung gegen Wohnräume. Diese ist erforderlich, wenn das Abgas-/ Zuluft-System durch einen unbewohnten Dachraum führt. Decke F30 Zubehörliste zu Abb. 15: Pos. Beschreibung Sachnummer Schrägdachpfanne DN 80/125, ziegelrot...
  • Seite 58 6. Montage ProCon GWB 77 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung senkrecht über Dach; die Mündungen befinden sich nahe beieinander im gleichen Druckbereich.
  • Seite 59 6. Montage ProCon GWB 77 Legende zu Abb. 16: Kürzel Bedeutung Trennung durch die Wand für Abgrenzung gegen Wohnräume. Diese ist erforderlich, wenn das Abgas-/ Zuluft-System durch einen unbewohnten Dachraum führt. Decke F30 Zubehörliste zu Abb. 16: Pos. Beschreibung Sachnummer Schrägdachpfanne DN 80/125, ziegelrot...
  • Seite 60 6. Montage ProCon GWB 77 Luft-Abgas-System im Schacht und Luft-Abgas-Rohrsystem mit Dachdurchführung Abb. 17: Luft-Abgas-System im Schacht und Luft-Abgas- Rohrsystem mit Dachdurchführung Legende zu Abb. 17: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden.
  • Seite 61 6. Montage ProCon GWB 77 Zubehörliste zu Abb. 17: Pos. Beschreibung Sachnummer Basis-Set DN 80/125, DN 80, raumluftunabhängig bestehend aus: - 87°-Kontroll-Bogen mit Messöffnung DN 80/125, konzentrisch 94.62100-4802 - Rohr, 500 mm, DN 80/125, konzentrisch - Wandblende, geschlossen, DN 125 - Schachteinführung mit Auflager, DN 80...
  • Seite 62 6. Montage ProCon GWB 77 Abgasrohr im Schacht Abb. 18: Abgasrohr im Schacht...
  • Seite 63 6. Montage ProCon GWB 77 Legende zu Abb. 18: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden. Prüf- und Reinigungsöffnung nur erforderliche, wenn die Kontrollöffnung mehr als 30 cm vom Schacht ent-...
  • Seite 64 6. Montage ProCon GWB 77 Außenwandführung des Luft- Abgas-Systems (LAS) Abb. 19: Außenwandführung des Luft-Abgas-Systems (LAS) Legende zu Abb. 19: Kürzel Bedeutung Decke F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden.
  • Seite 65 6. Montage ProCon GWB 77 Zubehörliste zu Abb. 19: Pos. Beschreibung Sachnummer Kontroll-Rohr, konzentrisch, DN 80/125 94.61330-4301 Schrägdachpfanne DN 80/125, ziegelrot 94.61370-4303 Schrägdachpfanne DN 80/125, schwarz 94.61370-4304 oder Flachdachkragen DN 80/125 94.61370-4305 Doppelrohr mit Regenhaube DN 80/125, 94.61370-4309 ziegelrot, Länge über Dach 1100 mm Doppelrohr mit Regenhaube DN 80/125, 94.61370-4308...
  • Seite 66 6. Montage ProCon GWB 77 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung zum Anschluss an ein Luft-Abgas-System (über unterschiedliche Schächte).
  • Seite 67 6. Montage ProCon GWB 77 Legende zu Abb. 20: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden. Zuluftöffnung für Verbrennungszuluft 12,5x12,5 cm (2 Stück, gegenüberliegend, erforderlich)
  • Seite 68 6. Montage ProCon GWB 77 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte, vorgesehen für den Anschluss an eine nicht mit der Gasfeuerstätte geprüfte Verbrennungsluftzuführung...
  • Seite 69 6. Montage ProCon GWB 77 Legende zu Abb. 21: Kürzel Bedeutung Decke F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden. Führungslinie einer Luft-Abgasleitung, die nicht mit der Feuerstätte geprüft ist.
  • Seite 70 6. Montage ProCon GWB 77 Installationsart B Raumluftabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft dem Aufstellraum entnimmt (raumluftabhängige Gasfeuerstätte). - Die Abgasabführung kann sowohl unter Unterdruck als auch unter Überdruck erfolgen. Abgasrohr im Schornstein Abb.
  • Seite 71 6. Montage ProCon GWB 77 Legende zu Abb. 22: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden. Lüftungsöffnung ins Freie 1x150 cm² oder 2x75 cm²...
  • Seite 72 6. Montage ProCon GWB 77 Abgasrohr an der Außenwand Abb. 23: Abgasrohr an der Außenwand Legende zu Abb. 23: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden.
  • Seite 73 6. Montage ProCon GWB 77 Zubehörliste zu Abb. 23: Pos. Beschreibung Sachnummer Rohr starr, 255 mm, DN 80 94.61210-4202 Rohr starr, 500 mm, DN 80 94.61210-4205 94.61210-4210 Rohr starr, 955 mm, DN 80 Schrägdachpfanne DN 80/125, ziegelrot 94.61370-4303 Schrägdachpfanne DN 80/125, schwarz 94.61370-4304...
  • Seite 74 6. Montage ProCon GWB 77 Abgasrohr endet im Kamin Abb. 24: Abgasrohr endet im Kamin Legende zu Abb. 24: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden.
  • Seite 75 6. Montage ProCon GWB 77 Zubehörliste zu Abb. 24: Pos. Beschreibung Sachnummer Rohr starr, 255 mm, DN 80 94.61210-4202 Rohr starr, 500 mm, DN 80 94.61210-4205 Rohr starr, 955 mm, DN 80 94.61210-4210 Rohr starr, 1955 mm, DN 80 94.61210-4220 Wandblende mit Hinterlüftung DN 80...
  • Seite 76 6. Montage ProCon GWB 77 Abgasrohr endet im feuchte- unempfindlichen Schornstein Abb. 25: Abgasrohr endet im feuchteunempfindlichen Schorn- stein...
  • Seite 77 6. Montage ProCon GWB 77 Legende zu Abb. 25: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche Kontrollöffnung eingebaut werden. Prüf- und Reinigungsöffnung nur erforderliche, wenn die Kontrollöffnung mehr als 30 cm vom Schacht ent-...

  • Seite 78: Max. Rohrlängen

    6. Montage ProCon GWB 77 Max. Rohrlängen Abgasführung im Schacht, Verbin- dungsleitung 1 m mit 2x87°-Um- lenkung Betriebsweise raumluftabhängig Verbindungs- Steigleitung max. Länge [m] Schachtgröße leitung DN 80 DN 80 starr 16 m 130x130 mm DN 80 DN 80 flexibel...
  • Seite 79 6. Montage ProCon GWB 77 Maximale Rohrlängen und Durch- messer für Abgaskaskaden von ProCon GWB 77 und ProCon GWB .. 2er Kaskade max. erreichbare Höhe (m) Leistung bei Nennweite DN Sammler = Gerätekombina- (Sum- DN Abgasführung senkrecht tionen DN 110 DN 125 DN 160 DN 200...

  • Seite 80: Austausch Micromat Ec 62/76 Gegen Procon Gwb 77

    6. Montage ProCon GWB 77 6.10 Austausch MICROMAT EC 62/76 gegen ProCon GWB 77 Bei Verwendung der alten Abgasanlage ist der Abgasadapter (Sach-Nr. 96.36400-7020) zu verwenden. Abb. 26: ProCon GWB 77 mit Abgasadapter (Sach-Nr. 96.36400-7020)

  • Seite 81: Elektrischer Anschluss

    6. Montage ProCon GWB 77 6.11 Elektrischer Anschluss GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen be- steht Lebensgefahr. Eingeschaltete elektrische Bau- teile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: - Es ist sicherzustellen, dass alle elektrischen Teile spannungsfrei sind.
  • Seite 82 6. Montage ProCon GWB 77 Raumthermostat An diesen Eingang kann der potentialfreie Kontakt eines Raum- thermostats angeschlossen werden. Wird kein Raumthermostat an- geschlossen, muss an Klemme RT eine Brücke angeschlossen werden. Raumeinheit QAA 73 (RU) Die Raumeinheit im Hauptwohnraum ca. 1,5 m über dem Fußboden montieren.
  • Seite 83 6. Montage ProCon GWB 77 A / mm² D / mm Ohm / m Länge / m 0,05 0,25 0,35600 0,08 0,32 0,22250 0,125 0,40 0,14240 0,20 0,50 0,08900 0,25 0,56 0,07120 0,35 0,67 0,05086 0,50 0,80 0,03560 0,75 0,98...

  • Seite 84: Belegung Programmierbare Pumpenausgänge

    6. Montage ProCon GWB 77 Belegung programmierbare Pumpenausgänge BW/K3 ProCon 77 H (nicht bei Kaskade) Optional externes Bauteil Legende zu Tabelle: Kürzel Bedeutung Externe Heizkreispumpe Interne Kesselpumpe Externe Brauchwasser-Ladepumpe Internes Brauchwasser-Umlenkventil Anschluss externe Regler Um die Kesselregler mit dem Verbraucherregler RVA zu verbinden ist grundsätzlich ein Bus-Clip-In OCI 420 erforderlich.
  • Seite 85 6. Montage ProCon GWB 77 Das Bus-Clip-In wird direkt auf dem Kesselregler eingerastet und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler verbun- den (Klemme X40). (s. Abb. 29). Abb. 29: Anschlussbuchsen der LMU für Mischer-Clip-In und Bus- Clip-In Legende zu Abb. 29: Kürzel...
  • Seite 86 6. Montage ProCon GWB 77 Signale Bus-Clip-In Status LED-Blinkcode OCI nicht konfiguriert Dauernd AN OCI und LMU inkompatibel (fal- sches Hydrauliksystem para- metriert.) Frequenz: 1 Hz OCI konfiguriert LPB Kurz- schluss oder keine Speisung LPB-Adresse unzulässig Frequenz: 1 Hz OCI konfiguriert LPB Ok...
  • Seite 87 6. Montage ProCon GWB 77 Das Mischer-Clip-In wird direkt auf dem Kesselregler eingerastet und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler ver- bunden (Klemme X50, s. Abb. 29). Das Netzanschlusskabel wird an die sekundäre Spannungsversor- gung des Kesselreglers angeschlossen (s. Abb. 30, Klemme X1-02).
  • Seite 88 6. Montage ProCon GWB 77 GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen be- steht Lebensgefahr. Eingeschaltete elektrische Bau- teile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: - Vor elektrischem Anschluss ist die Montageanlei- tung MH 030 „Relais-Clip-In“ zu lesen.
  • Seite 89 6. Montage ProCon GWB 77 Das Relais-Clip-In wird direkt auf dem Kesselregler eingerastet und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler verbun- den (Klemme X50, s. Abb. 29). Das Netzanschlusskabel wird an die sekundäre Spannungsversor- gung des Kesselreglers angeschlossen (s. Abb. 32, Klemme X1-02).

  • Seite 90: Elektrischer Anschluss Procon Gwb 77 Kaskade

    6. Montage ProCon GWB 77 Elektrischer Anschluss ProCon GWB 77 Kaskade Der Netzanschluss des Kessels erfolgt wie in Abb. 27 Seite 83 dar- gestellt. 050110A RVS43.143/109 000020 S050110000020 1PRVS13.143/109 Abb. 34: Klemmenbelegung RVS 43 Legende zu Abb. 34: Kürzel Bedeutung Steckplatz 1.
  • Seite 91 6. Montage ProCon GWB 77 Kürzel Bedeutung Steckplatz Sicherheitskreis Sicherheitskreis Eingang Brenner 1.Stufe Eingang Brenner-Störung Brenner 1.Stufe EIN Phase Brenner 1.Stufe Null-Leiter Schutzleiter Phase Brenner Ausgang Brennerstörung Phase AC 230 V Brenner Null-Leiter Schutzleiter Phase AC 230 V Grundgerät Masse Multifunktionaler Fühlereingang 2 (Rück-...
  • Seite 92 Textmarke nicht definiert.) Außentemperaturfühler (an LMU) Die Klemme Außenfühler ist nicht zu belegen. Der im Lieferumfang vom ProCon GWB 77 H (Einzelgerät) enthaltene Außenfühler ist an der LMU anzuschließen. Raumeinheit (G+, CL-, CL+) Eine Raumeinheit kann optional angeschlossen werden. Es können an diesem Anschluss nur die Raumeinheit QAA 75 oder QAA 78 angeschlossen werden.

  • Seite 93: Inbetriebnahme

    7. Inbetriebnahme ProCon GWB 77 Inbetriebnahme Sicherheit WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung führt zu schweren Perso- nen oder Sachschäden. Deshalb: - Installation und Montage von einem Heizungsfach- betrieb durchführen lassen. - Alle Bedienschritte gem. den Angaben dieser Anlei- tung durchführen.

  • Seite 94: Inbetriebnahme

    Anlagendruck < 0,5 bar = ProCon „aus“ Anlagendruck > 0,8 bar = ProCon „ein“ Für die Bestimmung des richtigen Fülldrucks sind die Angaben des Herstellers des Druckausgleichsgefäßes zu beachten. MHG emp- fiehlt, nach der MHG-Information “Auslegung von Druckausgleichs- gefäßen” vorzugehen.

  • Seite 95: Siphon Befüllen

    7. Inbetriebnahme ProCon GWB 77 Siphon befüllen Zum Befüllen des Siphons den Kondensatschlauch vom Wärmetau- scher abziehen und vorsichtig Wasser in den Siphon gießen (ca. ¾ l) bis das Wasser aus dem Kondensatablauf läuft. Pumpe kontrollieren Umwälzpumpe kontrollieren Pumpenstopfen abschrauben und die Pumpenwelle gem. nach- stehende Abb.
  • Seite 96 7. Inbetriebnahme ProCon GWB 77 Gaskompaktarmatur einstellen Abb. 36: Gasarmatur Kromschröder CG 10 Legende zu Abb. 36: Kürzel Bedeutung Messnippel Eingangsdruck Messnippel Düsendruck Verstellschraube Max.-Leistung Verstellschraube Min.-Leistung HINWEIS! - Alle Einstellungen mit Sechskantschlüssel 2,5 mm vornehmen. - Keine Gewalt anwenden! Nach Zündung und Flammenbildung die Regelung mit den Tasten...
  • Seite 97 7. Inbetriebnahme ProCon GWB 77 Durch Drücken der Einstelltasten oder kann die Leistung in Prozentschritten erhöht bzw. verringert werden. (Durch gedrückt Halten einer der beiden Tasten wird der Schnell-Lauf aktiviert.) Durch Druck auf die Tasten oder kann direkt von minimaler Leistung 0% auf maximale Leistung 100% und zurück gesprungen...

  • Seite 98: Einstellung Der Regelung

    Einstellung der Regelung Bedienung ProCon GWB 77 Kaska- Beim ProCon GWB 77 Kaskade wird die Witterungsführung, die Heizphasen und das Brauchwasserprogramm vollständig vom Kas- kadenregler RVS 43 übernommen. Hierzu ist die beiliegende Anlei- tung MBW RVS 43 beachten. Dies gilt auch für die Endbenutzer Pa- rameter.

  • Seite 99: Wahl Der Betriebsart

    7. Inbetriebnahme ProCon GWB 77 Bediendisplay Der ProCon ist serienmäßig mit dem nachstehend dargestellten Be- diendisplay ausgestattet. Das Kesselschaltfeld dient zur Einstellung und Parametrierung des Kessels. HINWEIS! Zur Übernahme der eingestellten Werte nach der Pa- rametrierung 2-mal die Reset-Taste drücken oder den Kessel ein- und ausschalten.
  • Seite 100 7. Inbetriebnahme ProCon GWB 77 Tastenbelegung Taste Funktion Störung und Verriegelung der Kesselre- gelung Brauchwasser AN / AUS Betriebsartenumstellung auf: Automatikbetrieb Dauerbetrieb Tag (Komfortbetrieb) Dauerbetrieb Nacht (Reduziertbetrieb) Standby (Frostschutzbetrieb) Einstellung Kessel- oder Raumsollwert > 3 Sek. Funktion Kaminfeger (s. Seite 117) >...
  • Seite 101 7. Inbetriebnahme ProCon GWB 77 Einstellung Kessel- und Raum- sollwert Taste Anzeige Bedeutung Kessel- und Raumsollwert wäh- len. Gewünschte Raumtemperatur einstellen. Speichern und zur Standardan- zeige zurückkehren. Wird während ca. 8 Min. keine Taste gedrückt, kehrt das Be- diendisplay automatisch zur Standardanzeige zurück und die...
  • Seite 102 7. Inbetriebnahme ProCon GWB 77 Symbole im Bediendisplay Abb. 38: Symbole im Bediendisplay Legende zu Abb. 38: Kürzel Symbol Bedeutung Nicht vorhanden Anzeige aktueller Wert Funktionsanzeige: Kaminfeger aktiv Reglerstopp aktiv Anzeige Brauchwassertemperatur oder Brauchwasserbetrieb aktiv Anzeige Kessel-, Raumsollwert oder Heizbetrieb aktiv Anzeige Außentemperatur...

  • Seite 103: Parametrierung

    7. Inbetriebnahme ProCon GWB 77 Parametrierung Der ProCon verfügt über zwei Programmierebenen, die zur Einstel- lung und Abstimmung des Kessels auf die Anlage dienen. Die erste Ebene ist die Endbenutzerebene, hier stellt der Anla- genbetreiber seine Heizzeiten und Temperaturen ein.
  • Seite 104 7. Inbetriebnahme ProCon GWB 77 Parametrierung Endbenutzer Detaillierte Informationen befinden sich in der Bedienungsanleitung ProCon GWB .. (Sach-Nr. 96.38803-7021). Zeile Funktion Bereich Grundwerte Aktuelle Uhrzeit 0...23:59 Aktueller Wochentag 1...7 1 = Montag, 2 = Dienstag,... Raum-Absenktemperatur oder Heizkessel-Absenktemperatur TRF...TRN 16.0...

  • Seite 105: Parametrierung Heizungsfachmann

    7. Inbetriebnahme ProCon GWB 77 Parametrierung Heizungsfachmann Fach Wert ProCon Zeile mann- Funktion Bereich Ebene TBWSmin- Brauchwassertemperaturreduziersollwert „TBWSollRed“ TBWSmin TBWSoll Freigabe der Brauchwasserladung 0 = BW - Zeitschaltprogramm 1 = BW - permanent ein Trinkwasser-Betriebsartschalter „EcoHmiEnable“ 0 = ohne ECO...
  • Seite 106 7. Inbetriebnahme ProCon GWB 77 Fach Wert ProCon Zeile mann- Funktion Bereich Ebene Einstellflags 0 ... 255 nicht belegt Brauchwasservorrang, 0 = absolut, 1 = kein Vorrang 0 / 1 Funktion wird nicht genutzt Funktion wird nicht genutzt Anlagenfrostschutz, 0 = Aus, 1 = Ein...
  • Seite 107 7. Inbetriebnahme ProCon GWB 77 Fach Wert ProCon Zeile mann- Funktion Bereich Ebene "Einstelloptionen für Brennersperre. Die Funktion ist nur in Ver- bindung mit dem programmierbaren Eingang 0 ... 255 0 0 0 0 0 0 0 1 (Parameter 614) zu aktivieren."...
  • Seite 108 7. Inbetriebnahme ProCon GWB 77 Die Diagnosecodes liegen in den jeweiligen Niederlassungen vor. Tritt ein Fehler mit gleichem Diagnosecode und gleicher Störphase, wie im ersten Vergangenheitswert auf, werden bei Betätigen der Taste Reset die drei aktuellen Werte 715, 716, 717 in den ersten Vergangenheitswert geschoben, in dem der Störcodezähler um 1...
  • Seite 109 6000 6500 7000 Gebläsedrehzahl [1/min] Abb. 40: Drehzahl - Leistungskennlinie ProCon GWB 77 (Erdgas H) Parameter 541 Einstellen der max. Heizleistung Gibt das PWM Signal in Prozent für die maximale Heizleistung des Kessels vor und ermöglicht die Reduzierung der max. Kesselleis- tung zur Anpassung an die Heizungsanlage (s.
  • Seite 110 7. Inbetriebnahme ProCon GWB 77 Parameter 551 Schnellabsenkungskonstante (KON) Gibt vor, wie lange die Heizkreispumpe abgestellt wird, um eine schnelle Raumtemperaturabsenkung zur erreichen. Hoher Wert: lange Ausschaltzeit der Heizkreispumpe (max. 15 Std.) kleiner Wert: kurze Ausschaltzeit der Heizkreispumpe (min. 0 Std.).
  • Seite 111 7. Inbetriebnahme ProCon GWB 77 Parameter 605 Einstellen der Geräteadresse (Kaskade) und RVA-Regler Die Geräteadresse und die Segmentadresse sind eine Art Anschrift im Bussystem. Jedes Gerät muss richtig adressiert sein, damit eine einwandfreie Kommunikation mit den angeschlossenen Kesseln bzw. Reglern gewährleistet ist.
  • Seite 112 7. Inbetriebnahme ProCon GWB 77 Modemfunktion Mit der Modemfunktion kann die Heizanlage zentral abgeschaltet bzw. in den Betriebsmodus «Standby» gebracht werden. Alle Schutzfunktionen (z.B. Frostschutz, Pumpenkicks) bleiben aktiv. Bei aktiver Modemfunktion ist eine Betriebsartenumschaltung nicht möglich. Auf der Bedieneinheit wird der Code 184 ausgegeben.

  • Seite 113: Parameter 630 Wartungsanforderung Zurücksetzen

    7. Inbetriebnahme ProCon GWB 77 Parameter 619-622 Relais-Clip-In Siehe hierzu auch den Montagehinweis MH 030 „Relais-Clip-In“. Parameter 630 Wartungsanforderung zurück- setzen Die anstehende Wartungsanforderung im Bediendisplay kann durch Setzen des Parameters 630 b6 von 0 auf 1 zurückgesetzt werden. Der Wartungszähler beginnt von neuem und zeigt nach Ablauf eines Jahres die Wartungsanforderung erneut an.

  • Seite 114: Kaskadenprogrammierung Procon Gwb

    7. Inbetriebnahme ProCon GWB 77 Kaskadenprogrammierung ProCon GWB .. H Wird ein Einzelkessel ProCon GWB 77 H in einer Gerätekaskade mit ProCon GWB 77 Kaskade betrieben, sind Änderung an der werkseitigen Programmierung und Verdrahtung des Kesselreglers LMU erforderlich. Programmierung Die Anlagenhydraulik Parameter 552 von 66 auf den Wert 80 zu än- dern.

  • Seite 115: Inbetriebnahmeprotokoll

    7. Inbetriebnahme ProCon GWB 77 Inbetriebnahmeprotokoll Die ausgeführten Arbeiten im nachstehenden Inbetriebnahmepro- tokoll mit einem X oder einem bestätigen. Beschrei- Ausge- Inbetriebnahmearbeiten bung auf führt Heizungsanlage mit Wasser befüllen Seite 94 Heizungsanlage fachgerecht entlüften Seite 94 Dichtheitskontrolle durchführen - wasserseitig...

  • Seite 116: Wartung

    ACHTUNG! Geräteschaden durch unterlassene Wartung! Wird die Anlage keiner jährlichen Wartung unterzo- gen, verschleißen die Teile vorzeitig. Deshalb: - Gem. den Gewährleistungsbedingungen der MHG Heiztechnik ist eine fachgerechte jährliche Wartung vorgeschrieben. GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen be- steht Lebensgefahr.

  • Seite 117: Anzeige Der Wartungsanforderung

    8. Wartung ProCon GWB 77 Anzeige der Wartungsanforderung Nach 12 Betriebsmonaten erscheinen im Bediendisplay die War- tungsanforderung E105 (Position 5) und der Pfeil vor dem Schrau- benschlüssel-Symbol. Wartungsanforderung zurück- setzen Die anstehende Wartungsanforderung im Bediendisplay kann durch Setzen des Bit 6 (Parameter 630) von 0 auf 1 ausgeschaltet wer- den.
  • Seite 118 8. Wartung ProCon GWB 77 Nennlebensdauer der Komponen- ten von Wärmeerzeugern und Brennern Schalt- Sicherheitsrelevante Komponente Zeit [a] zyklen [-] Dichtheitskontrolle 250.000 Druckwächter (Gas) 50.000 Druckwächter (Luft) 250.000 Feuerungsautomat mit Flammen- 250.000 überwachungseinrichtung Gasdruckregelgeräte 50.000 Gasventile mit Dichtheitskontrolle nach erkanntem Fehler...

  • Seite 119: Auszuführende Arbeiten

    8. Wartung ProCon GWB 77 Auszuführende Arbeiten Die ausgeführten Arbeiten im nachstehenden Wartungsprotokoll mit einem X oder einem bestätigen. Beschrei- Ausge- Wartungsarbeiten bung führt Anlagendruck kontrollieren Seite 119 MAG kontrollieren Seite 119 Elektrische Verbindungen prüfen Seite 81 Wasserdruckschalter kontrollieren Seite 120...
  • Seite 120 8. Wartung ProCon GWB 77 Wasserdruckschalter prüfen (falls vorhanden) Das Gerät in Heizbetrieb nehmen und den Anlagedruck langsam ablassen. Bei unter 0,5 bar muss der Druckschalter den Brenner ausschalten und auf dem Display die Fehleranzeige „Druckmangel“ erscheinen. Bei Wiederbefüllen der Anlage (Druck > 0,8 bar) geht der Brenner in Betrieb und die Fehleranzeige erlischt.

  • Seite 121: Brennkammer Und Heizflächen Reinigen

    8. Wartung ProCon GWB 77 Brennkammer und Heizflächen reinigen Den Wärmetauscher heizgasseitig auf Verschmutzungen kontrollie- ren. Falls notwendig, kann der Wärmetauscher mit einem Staub- sauger oder mit einer Nylon-Bürste (keine PVC und keine Stahlbürs- te!) gereinigt werden. Bei hartnäckigen Verschmutzungen reicht oft das Anlösen mit Was- ser.
  • Seite 122 8. Wartung ProCon GWB 77 Inibalgehalt des Heizungswassers prüfen Siehe hierzu Anleitung vom Test-Set (Art.-Nr. 96.00020-5050). Die Wartungsschritte in einem entsprechenden Wartungsprotokoll dokumentieren. Gerät auf Sollwerte einmessen, Messprotokoll ausdrucken Den CO- und CO -Gehalt im Abgas messen und die Werte im Messprotokoll notieren.
  • Seite 123 8. Wartung ProCon GWB 77 Gaskompakteinheit Die Gas-Kompakteinheit ist wartungsfrei. Es muss nur das Gehäuse auf evtl. Beschädigungen kontrolliert werden. - Einstellung überprüfen Nach Abschluss aller Wartungsarbeiten und dem ordnungsgemä- ßen Zusammenbau des Gerätes nochmals die eingestellten CO Werte mit geschlossener Haube überprüfen und an der Regelung...

  • Seite 124: Ersatzteilzeichnung Und Legende

    8. Wartung ProCon GWB 77 Ersatzteilzeichnung und Legende Brenner und Gebläse St and: 29.06.2009 Sk: 09- 8377/ 029 Abb. 41: Brenner und Gebläse...

  • Seite 125: Ersatzteilliste Brenner Und Gebläse

    8. Wartung ProCon GWB 77 Ersatzteilliste Brenner und Gebläse Pos. Beschreibung Sach-Nr. Gebläse mvl RG 148 230V 96.34000-7006 Zylinderschraube; M4x8, DIN 912 8.8 A3C 95.99194-0408 Zahnscheibe; A 5,3 außen, DIN 6797 verzinkt 95.99194-0105 Mutter (Flansch) M6, DIN 6923, verzinkt 96.00025-1082 Kombiblock ohne Druckwächter, 230V...
  • Seite 126 8. Wartung ProCon GWB 77 Vor- und Rücklauf sowie Gasleitung Abb. 42: Vor- und Rücklauf sowie Gasleitung...

  • Seite 127: Ersatzteilliste Vor- Und Rücklauf Sowie Gasleitung

    8. Wartung ProCon GWB 77 Ersatzteilliste Vor- und Rücklauf sowie Gasleitung Pos. Beschreibung Sach-Nr. Lippendichtung DN 70/80 für Abgassammler 96.00025-1149 Durchführungstülle Abgasfühler 95.95120-0018 Abgasfühler QAK 36.670/109, M8 94.19314-5023 Lippendichtung DN 80 für Abgasadapter 95-99287-0087 Vario Stopfen Ø = 12 mm, kurz 95.23188-0044...
  • Seite 128 8. Wartung ProCon GWB 77 Gehäuse, Kesselregler, Siphon sowie Bediendisplay Abb. 43: Gehäuse, Kesselregler, Siphon sowie Bediendisplay...

  • Seite 129: Ersatzteilliste Gehäuse, Kesselregler, Siphon Sowie Bediendisplay

    8. Wartung ProCon GWB 77 Ersatzteilliste Gehäuse, Kesselregler, Siphon sowie Bediendisplay Pos. Beschreibung Sach-Nr. Gehäusedeckel h610 b465 t319 96.35360-7036 Gehäusekasten Höhe 750, Breite 465, Tiefe 250 96.35460-7009 Konsole RVS Kaskade 96.35360-7040 Konsole 96.35360-7034 Manometer m. Kapillare, 0-4 bar; 1.500 mm, Ø = 37 mm 96.33590-7003...
  • Seite 130 Flachrundschraube M10x20; DIN 603 / IDO 8677 95.99194-1026 Popniete AD-510, 4x12,5 96.00025-8268 Halter 2 Kesselkörper 96.36560-7041 Sechskantmutter; M10, DIN 934 A3B 95.99196-0007 Schild MHG 70x42 mm, queroval, Aluminium, selbstklebend 96.38791-7031 Aufkleber Gasanschluss 96.38791-7047 Aufkleber Anschlüsse (Vorlauf/Rücklauf/Siphon/Kondensatablauf) 96.38791-7048 Zylinderschraube; M4x8 DIN 912 8.8 A3C 95.99194-0408 Hutschiene TS35, L=250 mm, EN 50022 35x7,5 96.36560-7048...

  • Seite 131: Störungssuche

    9. Störungssuche ProCon GWB 77 Störungssuche Störungssuche Fehlermeldungen Im Falle einer nicht veränderbaren Störstellung der LMU... wird im Display permanent eine Störung mit zugehörigem Fehlercode ange- zeigt. Zusätzlich wird über die Anzeige der Diagnosecode blinkend ausgegeben. Zur Aufhebung der Störstellung ist die Entriegelungs- taste (Reset) zu betätigen (>...
  • Seite 132 9. Störungssuche ProCon GWB 77 Fehler- mögliche Ursache code 2 Uhrzeitmaster Wartungsanforderung (s. Kap. 8.1) STB hat ausgelöst Falls der Diagnose-Code 129 gezeigt wird, muss als erstes die STB-Brücke auf der LMU geprüft wer- den. Ist diese in Ordnung, ist vermutlich die Spannungsversorgung des Sicherheitskreises defekt. Ur- sache kann in fehlerhaft eingebundenen externen elektrischen Verbrauchern liegen oder durch ein de- fektes Gasventil verursacht worden sein.
  • Seite 133 9. Störungssuche ProCon GWB 77 Meldecodeanzeige Taste Anzeige Bedeutung Wird ein Meldecode ange- zeigt, erscheinen im Display abwechselnd die Zeitanga- be und der Fehlercode. Beispiel: E 118 Die Infotaste drücken, um zum Fehlercode zu ge- langen. 1005 Zurück zur Standard-...
  • Seite 134 9. Störungssuche ProCon GWB 77 Infoebene II Befinden Sie sich in der Infoebene I, kann die Infoebene II aufge- rufen werden. In dieser Ebene können weitere Informationen zum Betriebszustand und zur Einstellung des Kessels abgerufen werden. Taste Bedeutung Beide Tasten gleichzeitig drücken, mind. 3 Sek.
  • Seite 135 9. Störungssuche ProCon GWB 77 Ebene Name Beschreibung Einheit maximale Drehzahl bei maxima- NhzMax 100/min ler Leistung im Heizbetrieb nicht belegt nicht belegt nicht belegt Betriebsphasenanzeige Am Bediendisplay können die Betriebsphasen entsprechend dem Programmablauf des Kesselreglers LMU über die Anzeige darge- stellt werden (Anzeigeebene 3mal Drücken der Informationstaste).

  • Seite 136: Gewährleistung

    Anleitung an Dritte ohne schriftliche Genehmigung des Herstellers ist unzulässig. Die Anleitung verbleibt am Heizgerät, damit sie auch später bei Be- darf genutzt werden kann. MHG haftet nicht für Schäden, die aus Nichtbeachtung dieser Anleitung resultieren. HINWEIS! Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutz-...

  • Seite 137: Ersatzteile

    10. Gewährleistung ProCon GWB 77 Gewährleistung Das Gas-Brennwertgerät ProCon von MHG erbringt seine einwand- freie Funktion nur bei fachgerechter Installation und Inbetriebnahme. Die Gewährleistungsbedingungen der MHG sind dem Gerätepass sowie der Gewährleistungsurkunde zu entnehmen. Ersatzteile HINWEIS! Bei Austausch nur Original-Ersatzteile von MHG ver- wenden: Einige Komponenten sind speziell für MHG-...
  • Seite 138 Herstellung sowie für fehlerfreies Material in der Weise, dass sie Teile, die infolge solcher Mängel unbrauchbar wurden oder deren Brauchbarkeit erheblich beeinträchtigt wurde, auf eigene Kosten und Gefahr neu liefert. Für ersetzte Teile leistet MHG im gleichen Umfang Gewähr wie für den ursprünglichen Lieferge- genstand.

  • Seite 139: Herstellerbescheinigung / Eg-Baumuster-Konformitätserklärung

    10. Gewährleistung ProCon GWB 77 10.2 Herstellerbescheinigung / EG-Baumuster-Konformitätserklärung EG-Baumuster-Konformitätserklärung Buchholz i.d.N., 30.09.2010 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die nachstehend aufgeführten Gasbrennwertge- räte (Brennwert-Umlaufwasserheizer) Baureihe ProCon GWB 77 Baumuster-Nr. CE-0085AT0424 dem Baumuster, wie es in der EG - Baumuster-Prüfbescheinigung beschrieben ist, entsprechen.

  • Seite 140: Wartungsnachweis

    10. Gewährleistung ProCon GWB 77 10.3 Wartungsnachweis Wartungsprotokoll Wandhängender Gas-Brennwertkessel ProCon GWB … Kunde: Wartungsvertrag-/Kunden-Nr.: Im Rahmen der Jahreswartung wurden an Ihrer Heizungsanlage folgende Arbeiten ausgeführt: Anlagedruck kontrollieren MAG kontrollieren Elektrische Verbindungen prüfen Wasserdruckschalter kontrollieren Brenner und Brennerplatte kontrollieren Zünd- und Ionisationselektrode kontrollieren, ggf. erneuern Brennkammer und Heizflächen reinigen...
  • Seite 141 10. Gewährleistung ProCon GWB 77 1. Service- Brenner 2. Service- Brenner Messprotokoll Messprotokoll Wartung Min. Max. Wartung Min. Max. -Gehalt Vol.% -Gehalt Vol.% CO-Gehalt CO-Gehalt Gasmenge m³/h Gasmenge m³/h Brennkammer Brennkammer gereinigt gereinigt Siphon geprüft Siphon geprüft und gereinigt und gereinigt...

  • Seite 142: Hydraulikschemata

    Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 44:...
  • Seite 143 3-adriges Kabel Heizkreis Netz Netz Rücklauf Vorlauf Zirkulation Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außenfühler QAC 34 Wasserweiche s. Gesamtpreisliste Kugelhahn-Set mit TAS 96.00022-0511 Brauchwasserfühler QAZ 36 94.19314-5013 (Länge 2 m) Elektrische Anschlüsse Bauteil...

  • Seite 144: Procon Gwb 77 Mit Zwei Pumpenheizkreisen Und Brauchwasserspeicher Mit Ladepumpe

    Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 45: ProCon GWB 77 mit zwei Pumpenheizkreisen und Brauchwasserspeicher mit Ladepumpe Legende zu Abb.
  • Seite 145 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außenfühler QAC 34 Kugelhahn-Set mit TAS 96.00022-0511 Wasserweiche s. Gesamtpreisliste Brauchwassertemperatur- QAZ 36 94.19314-5013 (Länge: 2 m) fühler Set Mischer-Clip-In AGU 2.500 96.38000-7003 Inkl.
  • Seite 146 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 eine Wasserweiche mit Verteiler oder einen geeigneten offenen Verteiler vor. Abb. 46:...
  • Seite 147 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außentemperaturfühler QAC 34 Wasserweiche s. Gesamtpreisliste Kugelhahn-Set mit TAS 96.00022-0511 Brauchwassertemperatur- QAZ 36 94.19314-5013 (Länge: 2 m) fühler Set Relais-Clip-In AGU 2.511 96.38000-7005 Inkl.
  • Seite 148 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 eine Wasserweiche mit Verteiler oder einen geeigneten offenen Verteiler vor. Abb. 47:...
  • Seite 149 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 96.30000-7077 Außentemperaturfühler QAC 34 Kugelhahn-Set mit TAS 96.00022-0511 Wasserweiche s. Gesamtpreisliste Set Mischer-Clip-In AGU 2.500 96.38000-7003 Inkl. Kabel und Stecker Brauchwassertemperatur- QAZ 36 94.193145013 (Länge 2 m) fühler...

  • Seite 150: Procon Gwb 77 Mit Zwei Mischerheizkreisen Und Brauchwasserspeicher Mit Ladepumpe

    Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 48: ProCon GWB 77 mit zwei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe Legende zu Abb.

  • Seite 151: Elektrische Anschlüsse

    11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außentemperaturfühler QAC 34 Kugelhahn-Set mit TAS 96.00022-0511 Wasserweiche s. Gesamtpreisliste Brauchwassertemperatur- QAZ 21 94.19314-5002 (Länge 4 m) fühler Set Busmodul Clip-In OCI 420 96.38000-7004...
  • Seite 152 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 49: ProCon GWB 77 mit einem Pumpenheizkreis, drei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe (Legende s.
  • Seite 153 11. Hydraulikschemata ProCon GWB 77 Elektrische Anschlüsse Bauteil Anschluss an Bemerkung Außentemperaturfühler Klemme AT Brauchwassertemperatur- Klemme B3, M Regler RVA 63.280 fühler Brauchwasserpumpe Klemme Q3, N, Regler RVA 63.280 Pumpe HK Klemme K1 Mischermodul Netz: Klemme X1-02 Bus: Klemme X 50...
  • Seite 154 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 50: ProCon GWB 77 mit zweier Kaskade, einem Pumpenheizkreis und Brauchwasser mit Ladepumpe (Legende s.
  • Seite 155 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler, Vorlauffühler ProCon GWB 77 H Kaskade 96.30000-7078 QAD 36 (2 St.), Busmodul OCI 420 2 x Kugelhahn-Set mit TAS 96.00022-0511...
  • Seite 156 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 51: ProCon GWB 77 mit zweier Kaskade, einem Pumpenheizkreis, einem Mischerheizkreis und Brauchwas- ser mit Ladepumpe (Legende s.
  • Seite 157 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler, Vorlauffühler ProCon GWB 77 H Kaskade 96.30000-7078 QAD 36, Busmodul OCI 420 2 x Kugelhahn-Set mit TAS 96.00022-0511 Wasserweiche s.
  • Seite 158 Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötigte Bauteile sind bauseits zu stellen. HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 52: ProCon GWB 77 mit zweier Kaskade, drei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe (Legende s.
  • Seite 159 11. Hydraulikschemata ProCon GWB 77 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 77 H 96.30000-7077 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler RVS 43, 2 Vor- ProCon GWB 77 H Kaskade 96.30000-7078 laufanlegefühler QAD 36 und Bus- modul OCI 420 Wasserweiche s.
  • Seite 160 11. Hydraulikschemata ProCon GWB 77 Parametrierung Die Werkseinstellung ist wie in der Tabelle angegeben zu ändern. Regler Zeile Soll-Wert Bemerkung Kaskade Kesselregler 2 Adresse Geräteadresse 1. RVA 63 Segmentadresse Legende zu Abb. 49 bis Abb. 52 Kürzel Bedeutung Außentemperaturfühler Ausdehnungsgefäß...

  • Seite 161: Ihre Notizen
