Montage
C
Dachheizzentrale mit Durchführung senk-
33x
recht durch ein Schrägdach

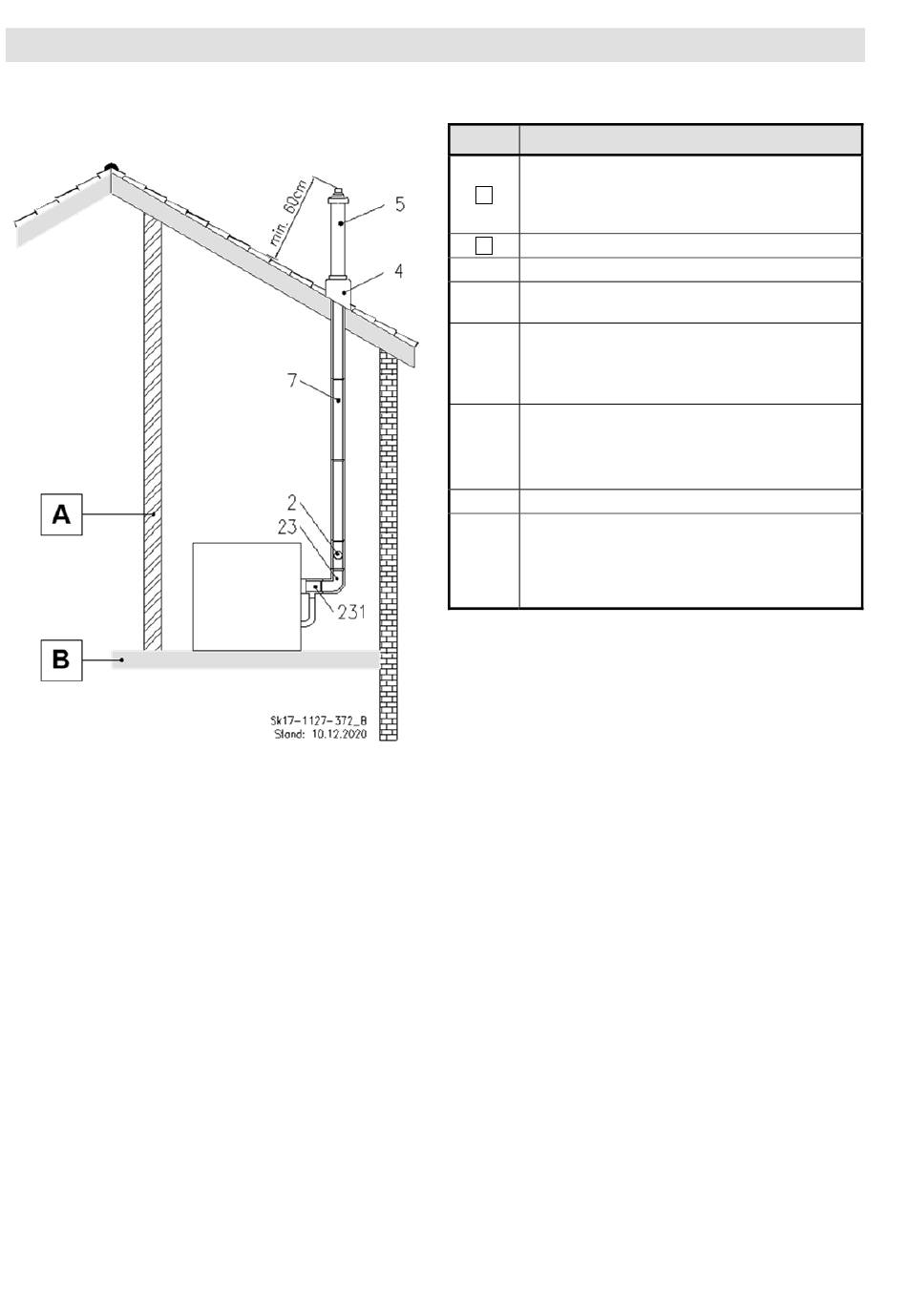

Abb. 33:
C
Dachheizzentrale mit der Durchführung
33x
senkrecht durch ein Schrägdach
34/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Legende zu Abb. 33:
Kürzel
Trennung durch die Wand für Abgrenzung ge-
gen Wohnräume. Diese ist erforderlich, wenn
A
das Abgas-/ Zuluft-System durch einen unbe-
wohnten Dachraum führt.
Decke F30*
B
2
Kontroll-Rohr, konzentrisch
Schrägdachpfanne universal, ziegelrot oder
4
schwarz
Doppelrohr mit Regenhaube, LüD* = 650 mm,
ziegelrot oder schwarz
5
Doppelrohr mit Regenhaube, LüD* = 1100 mm,
ziegelrot oder schwarz
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
23
Doppelrohrbogen 87°
Umbausatz für RLU-Betrieb für Brenner
(zwingend erforderlich)
231
oder
Umbausatz für RLU-Betrieb mit trennbarem Kes-
selanschluss
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
