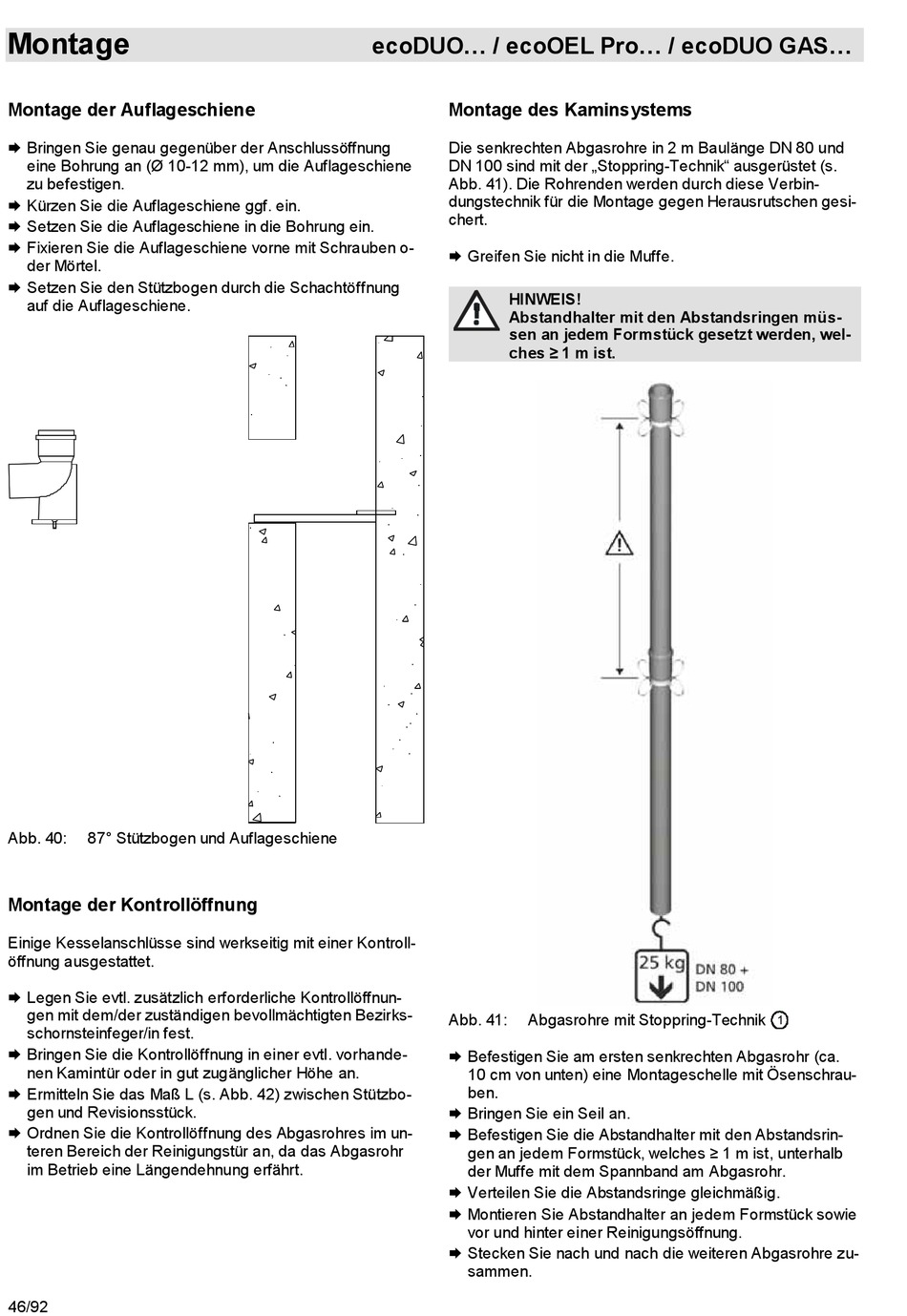

Montage
Montage der Auflageschiene
Bringen Sie genau gegenüber der Anschlussöffnung
eine Bohrung an (Ø 10-12 mm), um die Auflageschiene
zu befestigen.
Kürzen Sie die Auflageschiene ggf. ein.
Setzen Sie die Auflageschiene in die Bohrung ein.
Fixieren Sie die Auflageschiene vorne mit Schrauben o-
der Mörtel.
Setzen Sie den Stützbogen durch die Schachtöffnung
auf die Auflageschiene.
Abb. 40:
87° Stützbogen und Auflageschiene
Montage der Kontrollöffnung
Einige Kesselanschlüsse sind werkseitig mit einer Kontroll-
öffnung ausgestattet.
Legen Sie evtl. zusätzlich erforderliche Kontrollöffnun-
gen mit dem/der zuständigen bevollmächtigten Bezirks-
schornsteinfeger/in fest.
Bringen Sie die Kontrollöffnung in einer evtl. vorhande-
nen Kamintür oder in gut zugänglicher Höhe an.
Ermitteln Sie das Maß L (s. Abb. 42) zwischen Stützbo-
gen und Revisionsstück.
Ordnen Sie die Kontrollöffnung des Abgasrohres im un-
teren Bereich der Reinigungstür an, da das Abgasrohr
im Betrieb eine Längendehnung erfährt.
46/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Montage des Kaminsystems
Die senkrechten Abgasrohre in 2 m Baulänge DN 80 und
DN 100 sind mit der „Stoppring-Technik" ausgerüstet (s.
Abb. 41). Die Rohrenden werden durch diese Verbin-
dungstechnik für die Montage gegen Herausrutschen gesi-
chert.
Greifen Sie nicht in die Muffe.
HINWEIS!
Abstandhalter mit den Abstandsringen müs-
sen an jedem Formstück gesetzt werden, wel-
ches ≥ 1 m ist.
Abb. 41:
Abgasrohre mit Stoppring-Technik
Befestigen Sie am ersten senkrechten Abgasrohr (ca.
10 cm von unten) eine Montageschelle mit Ösenschrau-
ben.
Bringen Sie ein Seil an.
Befestigen Sie die Abstandhalter mit den Abstandsrin-
gen an jedem Formstück, welches ≥ 1 m ist, unterhalb
der Muffe mit dem Spannband am Abgasrohr.
Verteilen Sie die Abstandsringe gleichmäßig.
Montieren Sie Abstandhalter an jedem Formstück sowie
vor und hinter einer Reinigungsöffnung.
Stecken Sie nach und nach die weiteren Abgasrohre zu-
sammen.
