ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Installationsart B
23
Raumluftabhängiger Betrieb -
B
= - Feuerstätte (Gebläse vor dem Brenner) mit einer
23
Abgasanlage, welche die Verbrennungsluft dem
Aufstellraum entnimmt (raumluftabhängige Feuer-
stätte).
- Die Abgasabführung kann sowohl unter Unterdruck
als auch unter Überdruck erfolgen.
B

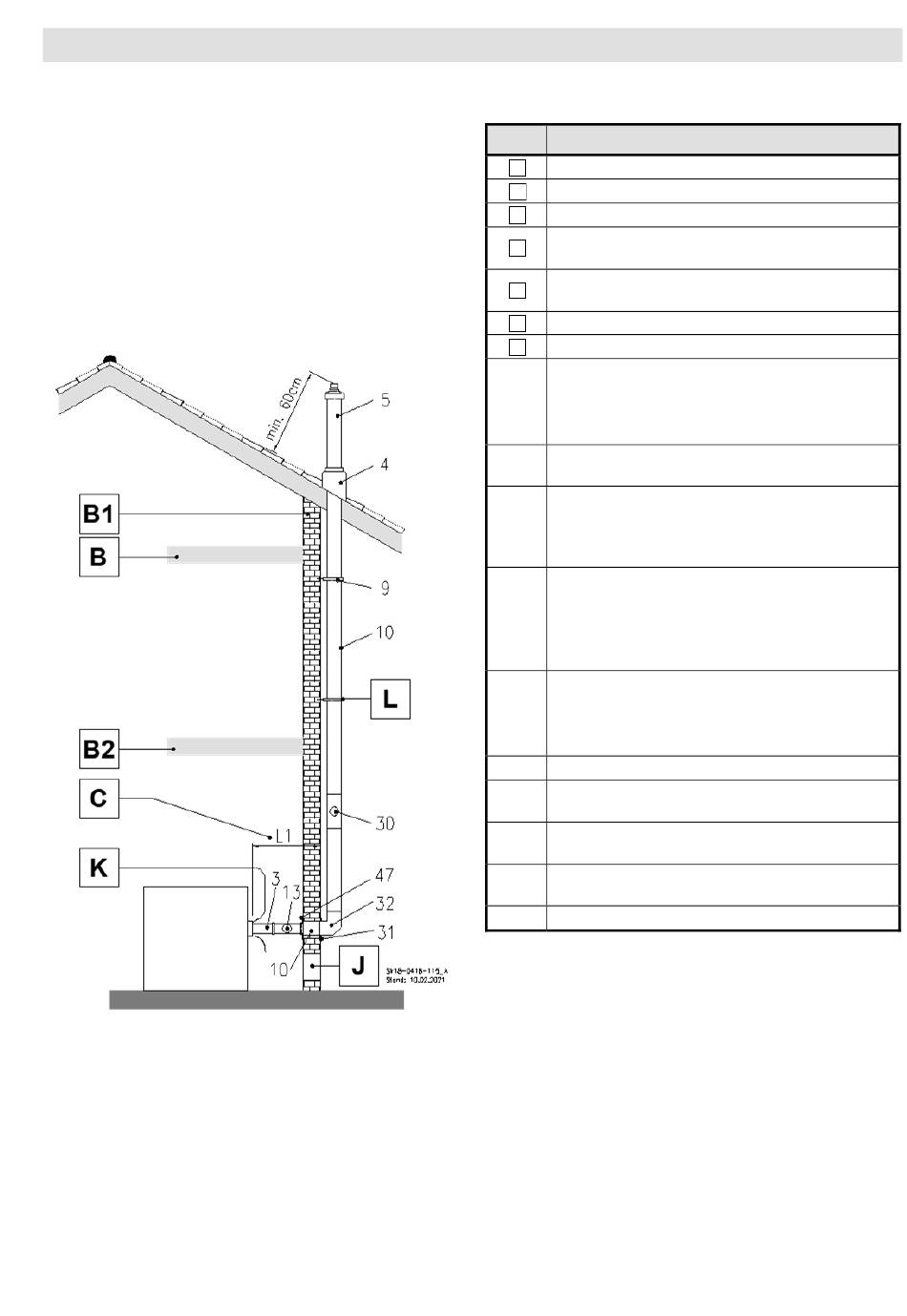

Abgasrohr an der Außenwand
23
Abb. 28:
B
Abgasrohr an der Außenwand
23
Legende zu Abb. 28:
Kürzel
Decke F30*
B
Schacht F90 oder F30
B 1
Decke F90*
B 2
Wenn L1 größer als 1 m ist, muss ggf. eine zu-
C
sätzliche Kontrollöffnung eingebaut werden
Lüftungsöffnung ins Freie 1x150 cm² oder
J
2x75 cm²
Raumluft
K
bauseits
L
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
Schrägdachpfanne universal, ziegelrot oder
4
schwarz
Doppelrohr mit Regenhaube, Länge über Dach =
650 mm, ziegelrot oder schwarz
5
Doppelrohr mit Regenhaube, Länge über Dach =
1100 mm, ziegelrot oder schwarz
Befestigung für Außenwand
bis 50 mm, Edelstahl weiß oder Edelstahl blank
Befestigung für Außenwand, kürzbar
9
50-150 mm, Edelstahl weiß oder Edelstahl blank
50-360 mm, Edelstahl weiß oder Edelstahl blank
Doppelrohr für Außenwand, kürzbar
190 mm, Edelstahl weiß oder Edelstahl blank
10
440 mm, Edelstahl weiß oder Edelstahl blank
940 mm, Edelstahl weiß oder Edelstahl blank
13
Kontroll-Rohr, starr
Kontrollrohr mit Zuluftstutzen DN 80/125 für Au-
30
ßenwand, Edelstahl weiß oder Edelstahl blank
Rosette für Außenwand, Edelstahl weiß oder
31
Edelstahl blank
Doppelrohrbogen 87°, für Außenwand, Edelstahl
32
weiß oder Edelstahl blank
47
Wandblende geschlossen
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
Montage
Bedeutung
29/92
