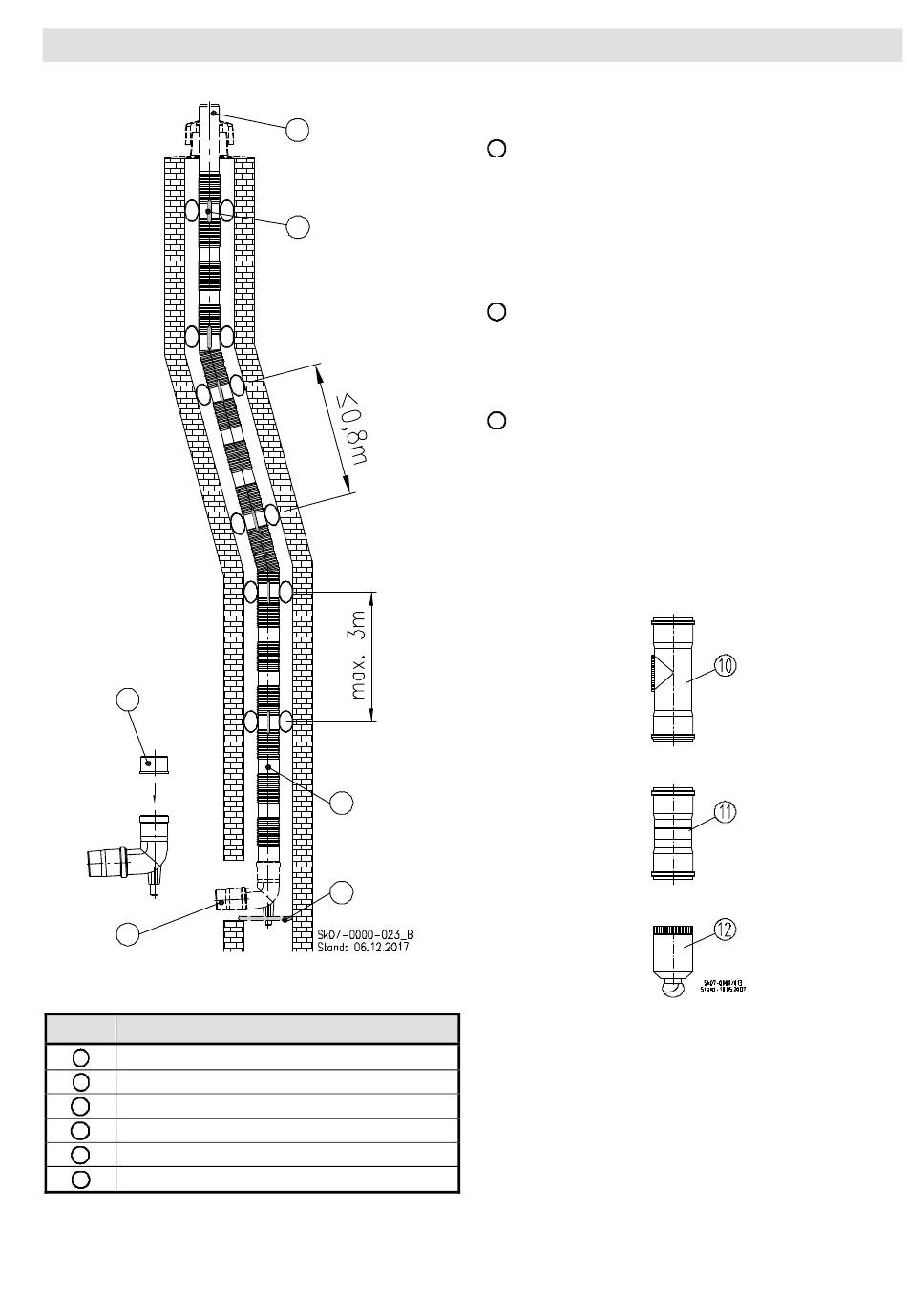

Abb. 45:
Kaminsystem, flexibel
Legende zu Abb. 45:
Kürzel
Leitungsende Abgasrohr
1
Abstandhalter
2
Stützbogen
3
Auflager
4
Flexrohrhülse
5
Flexibles Abgasrohr
6
1
2
6
4
Bedeutung
Zubehörteile Abgasleitung flexibel
Revisionsstück
10
Das Revisionsstück ist je nach Anforderung unter Ab-
stimmung mit dem/der zuständigen bevollmächtigten
Bezirksschornsteinfeger/in einzubauen. Es dient der
Überprüfbarkeit und Reinigung des flexiblen Abgasroh-
res. Die auf dem Bauteil gekennzeichnete Einbaurich-
tung ist unbedingt zu beachten, da sonst die Möglich-
keit von Undichtigkeiten besteht.
Kupplungsstück
11
Das Kupplungsstück dient der verlustfreien Verarbei-
tung von Restlängen des flexiblen Abgasrohres. Auch
hier ist aufgrund des herabfließenden Kondensates die
Einbaurichtung unbedingt zu beachten.
Einziehhilfe mit Zugseil 20 m
12
Als Zubehör ist eine Einziehhilfe lieferbar. Die Einzugs-
hilfe dient der leichten und rationellen Montage von fle-
xiblen Abgasrohren. Die Einzugshilfe kann sowohl für
den Einzug der Abgasrohre von der Mündung zur
Schachtsohle, als auch umgekehrt verwendet werden.
Sie ist in ihrer Baulänge so ausreichend dimensioniert,
dass sie über das starre Einsteckende des Abgasroh-
res gestülpt und mit ihrer Verschraubung am Flexbe-
reich befestigt werden kann.
Abb. 46:
Zubehörteile
Montage der Abstandhalter
Vor der Montage im Schacht werden die Abstandhalter an
den glatten Abschnitten montiert. Abstandhalter müssen
mind. alle 2 m sowie vor und nach jeder Richtungsände-
rung eingebaut werden. Das flexible Abgasrohr soll zent-
risch im Schacht montiert werden.
