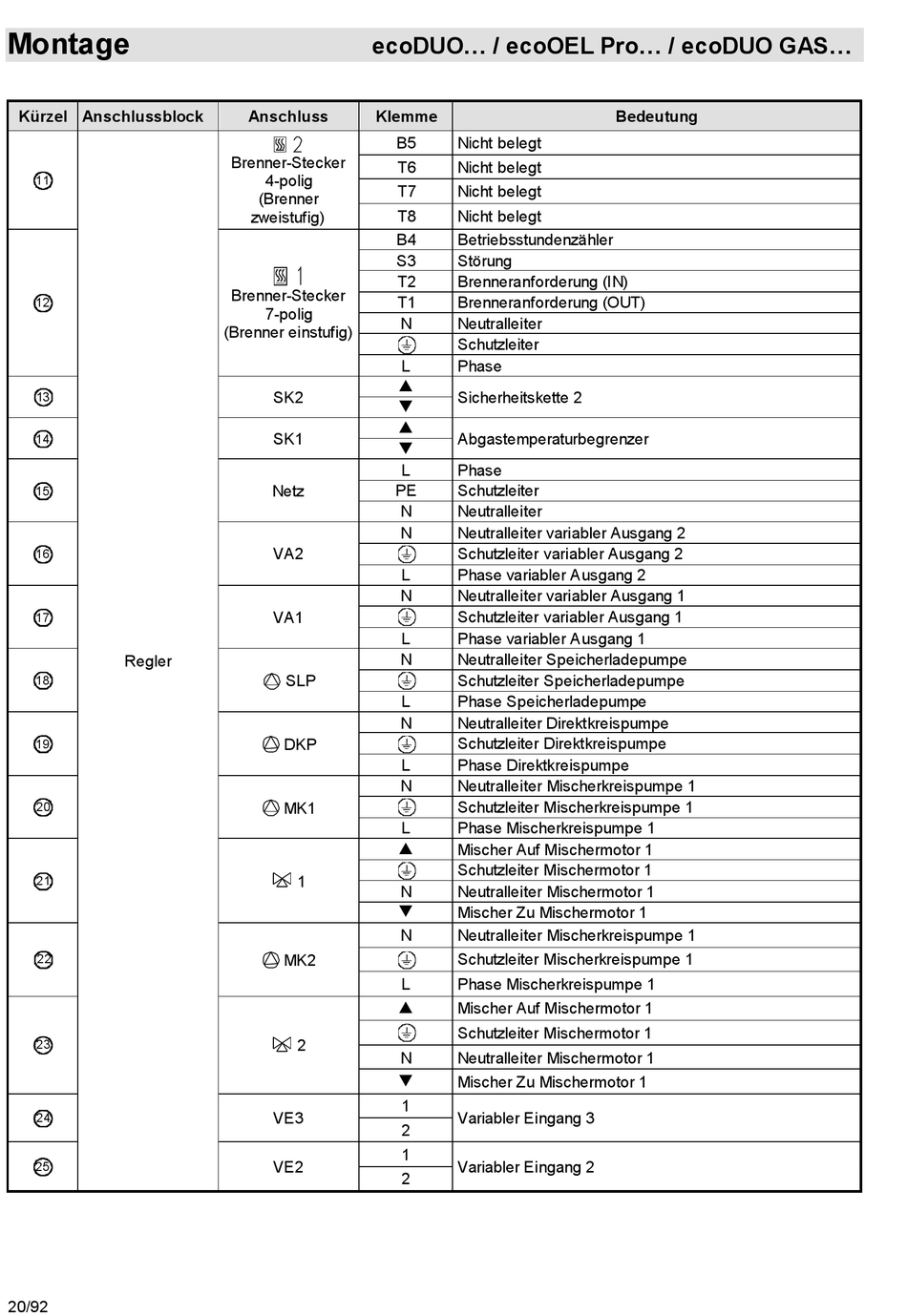

Montage
Kürzel Anschlussblock
11
12
13
14
15
16
17
Regler
18
19
20
21
22
23
24
25
20/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Anschluss
Klemme
Brenner-Stecker
4-polig
(Brenner
zweistufig)
Brenner-Stecker
7-polig
(Brenner einstufig)
SK2
SK1
Netz
VA2
VA1
SLP
DKP
MK1
1
MK2
2
VE3
VE2
B5
Nicht belegt
T6
Nicht belegt
T7
Nicht belegt
T8
Nicht belegt
B4
Betriebsstundenzähler
S3
Störung
T2
Brenneranforderung (IN)
T1
Brenneranforderung (OUT)
N
Neutralleiter
Schutzleiter
L
Phase
Sicherheitskette 2
Abgastemperaturbegrenzer
L
Phase
PE
Schutzleiter
N
Neutralleiter
N
Neutralleiter variabler Ausgang 2
Schutzleiter variabler Ausgang 2
L
Phase variabler Ausgang 2
N
Neutralleiter variabler Ausgang 1
Schutzleiter variabler Ausgang 1
L
Phase variabler Ausgang 1
N
Neutralleiter Speicherladepumpe
Schutzleiter Speicherladepumpe
L
Phase Speicherladepumpe
N
Neutralleiter Direktkreispumpe
Schutzleiter Direktkreispumpe
L
Phase Direktkreispumpe
N
Neutralleiter Mischerkreispumpe 1
Schutzleiter Mischerkreispumpe 1
L
Phase Mischerkreispumpe 1
Mischer Auf Mischermotor 1
Schutzleiter Mischermotor 1
N
Neutralleiter Mischermotor 1
Mischer Zu Mischermotor 1
N
Neutralleiter Mischerkreispumpe 1
Schutzleiter Mischerkreispumpe 1
L
Phase Mischerkreispumpe 1
Mischer Auf Mischermotor 1
Schutzleiter Mischermotor 1
N
Neutralleiter Mischermotor 1
Mischer Zu Mischermotor 1
1
Variabler Eingang 3
2
1
Variabler Eingang 2
2
Bedeutung
