Montage
B
Abgasrohr im Schornstein
23

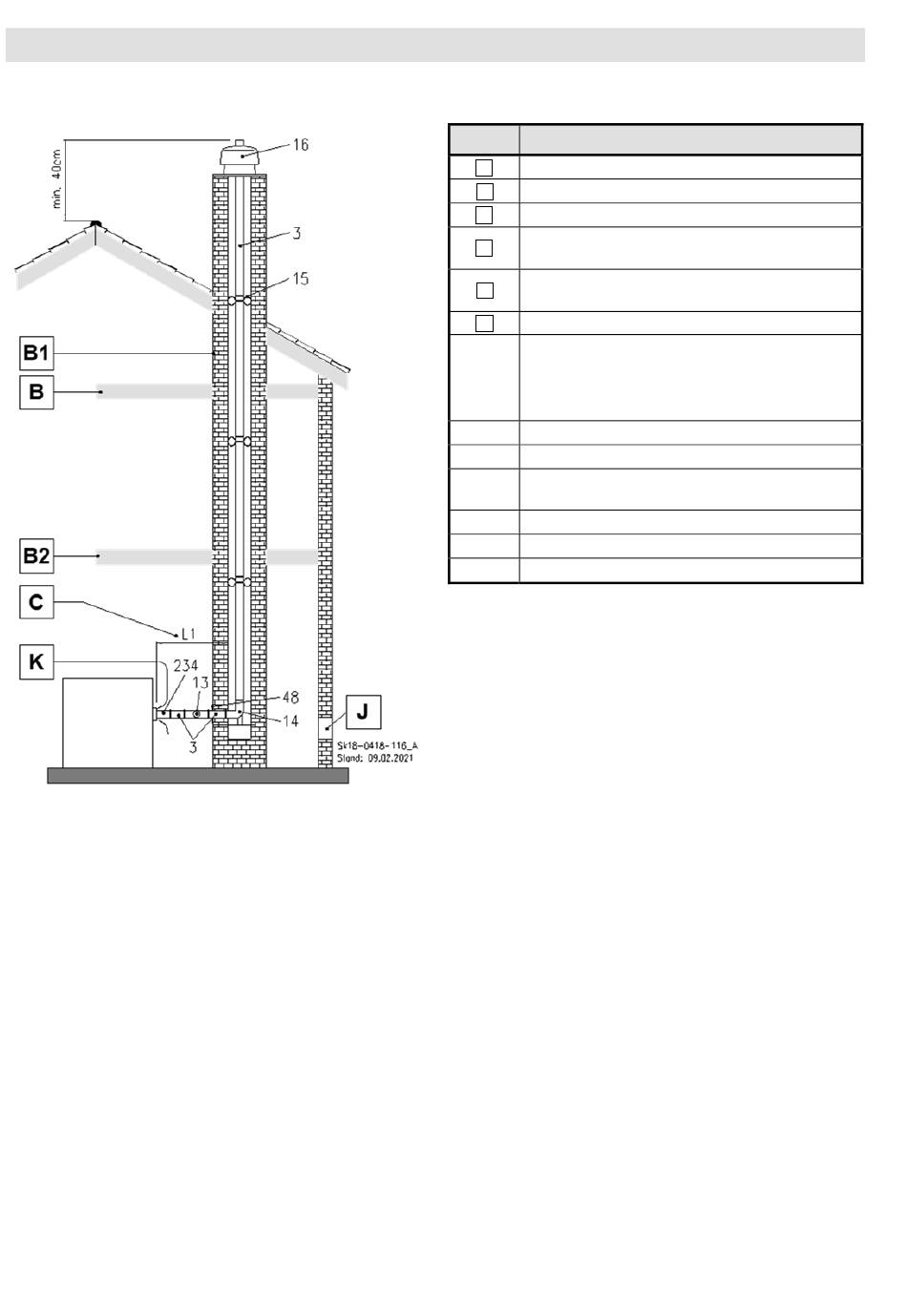

Abb. 29:
B
Abgasrohr im Schornstein
23
30/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Legende zu Abb. 29:
Kürzel
Decke F30*
B
Schacht F90*
B1
Decke F90*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine zu-
C
sätzliche Kontrollöffnung eingebaut werden
Lüftungsöffnung ins Freie 1x150 cm² oder 2x75
J
cm²
Raumluft
K
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
13
Kontroll-Rohr, starr
14
Schachteinführung mit Auflager
Abstandhalter für Abgasleitung (1 Abstandhal-
15
ter pro 955 bzw. 1955 mm Rohr erforderlich)
16
Kaminkopfabdeckung (Mündungsset)
48
Wandblende mit Hinterlüftung DN 80
234
Rohr mit Messöffnung
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
