ecoDUO... / ecoOEL Pro... / ecoDUO GAS...

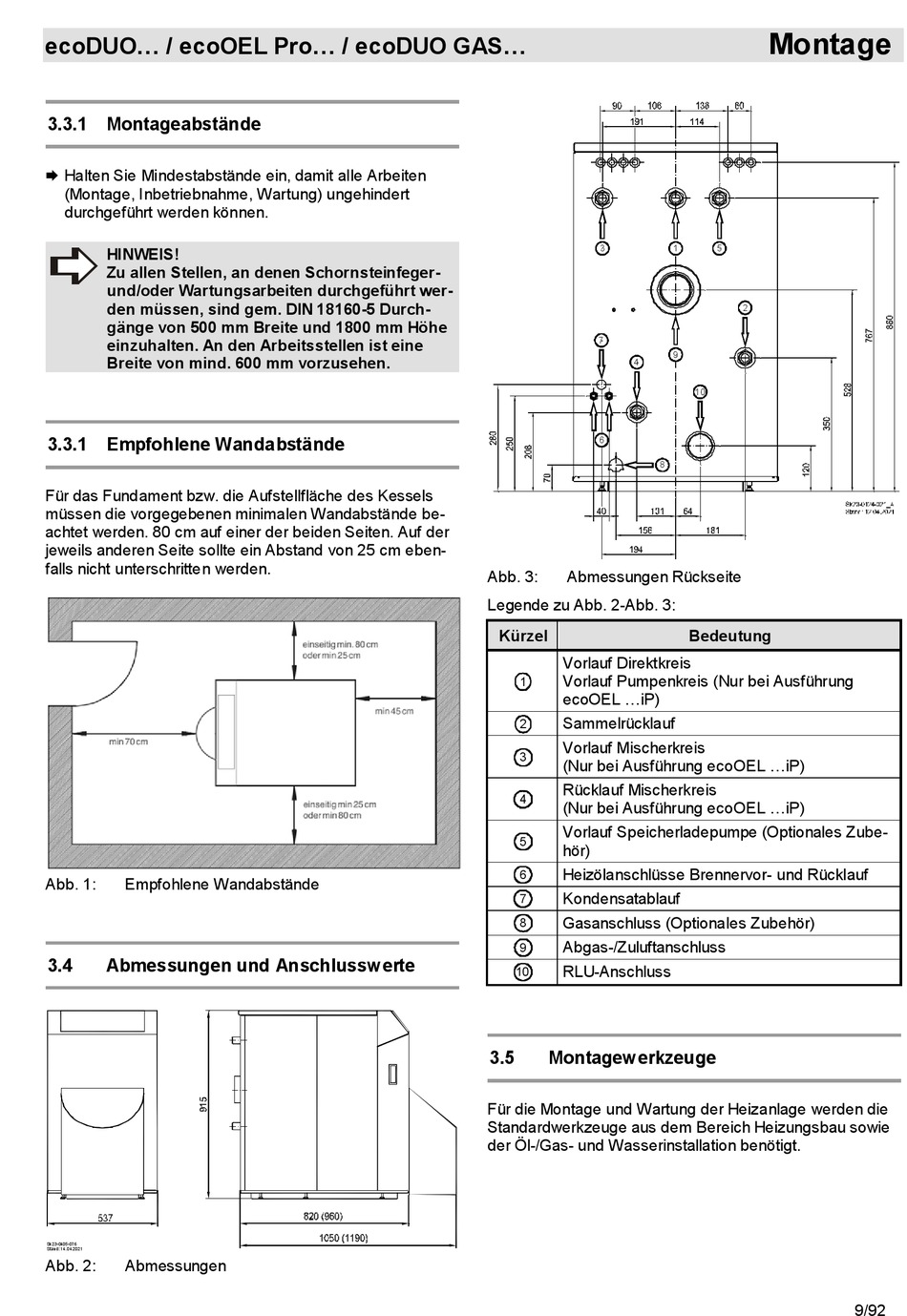

3.3.1 Montageabstände
Halten Sie Mindestabstände ein, damit alle Arbeiten
(Montage, Inbetriebnahme, Wartung) ungehindert
durchgeführt werden können.
HINWEIS!
Zu allen Stellen, an denen Schornsteinfeger-
und/oder Wartungsarbeiten durchgeführt wer-
den müssen, sind gem. DIN 18160-5 Durch-
gänge von 500 mm Breite und 1800 mm Höhe
einzuhalten. An den Arbeitsstellen ist eine
Breite von mind. 600 mm vorzusehen.
3.3.1 Empfohlene Wandabstände
Für das Fundament bzw. die Aufstellfläche des Kessels
müssen die vorgegebenen minimalen Wandabstände be-
achtet werden. 80 cm auf einer der beiden Seiten. Auf der
jeweils anderen Seite sollte ein Abstand von 25 cm eben-
falls nicht unterschritten werden.
Abb. 1:
Empfohlene Wandabstände
3.4
Abmessungen und Anschlusswerte
Sk23-0405-076
St and: 14. 04.2021
Abb. 2:
Abmessungen
3
7
4
6
Abb. 3:
Abmessungen Rückseite
Legende zu Abb. 2-Abb. 3:
Kürzel
Vorlauf Direktkreis
Vorlauf Pumpenkreis (Nur bei Ausführung
1
ecoOEL ...iP)
Sammelrücklauf
2
Vorlauf Mischerkreis
3
(Nur bei Ausführung ecoOEL ...iP)
Rücklauf Mischerkreis
4
(Nur bei Ausführung ecoOEL ...iP)
Vorlauf Speicherladepumpe (Optionales Zube-
5
hör)
Heizölanschlüsse Brennervor- und Rücklauf
6
Kondensatablauf
7
Gasanschluss (Optionales Zubehör)
8
Abgas-/Zuluftanschluss
9
RLU-Anschluss
10
3.5
Montagewerkzeuge
Für die Montage und Wartung der Heizanlage werden die
Standardwerkzeuge aus dem Bereich Heizungsbau sowie
der Öl-/Gas- und Wasserinstallation benötigt.
Montage
1
5
2
9
10
8
Bedeutung
9/92
