Montage
Installationsart C
13x
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Abgas-
13x
anlage, welches die Verbrennungsluft über ein ge-
schlossenes System dem Freien entnimmt (raum-
luftunabhängige Gasfeuerstätte).
- Feuerstätte mit horizontaler Verbrennungsluftzu-
führung und Abgasabführung durch die Außen-
wand; die Mündungen befinden sich nahe beiei-
nander im gleichen Druckbereich.
HINWEIS!
- Halten Sie vor der Installation Rücksprache
mit dem zuständigen Schornsteinfeger.
- Halten Sie die national geltenden Vorschrif-
ten, Richtlinien und Normen ein.
Z.B. in Deutschland:
- Stellen Sie die Heizleistung auf < 11 kW ein.
- Bringen Sie eine entsprechende Bescheini-
gung auf dem Gerät an.
C
Luft-Abgas-Rohrsystem horizontal durch
13x
die Außenwand

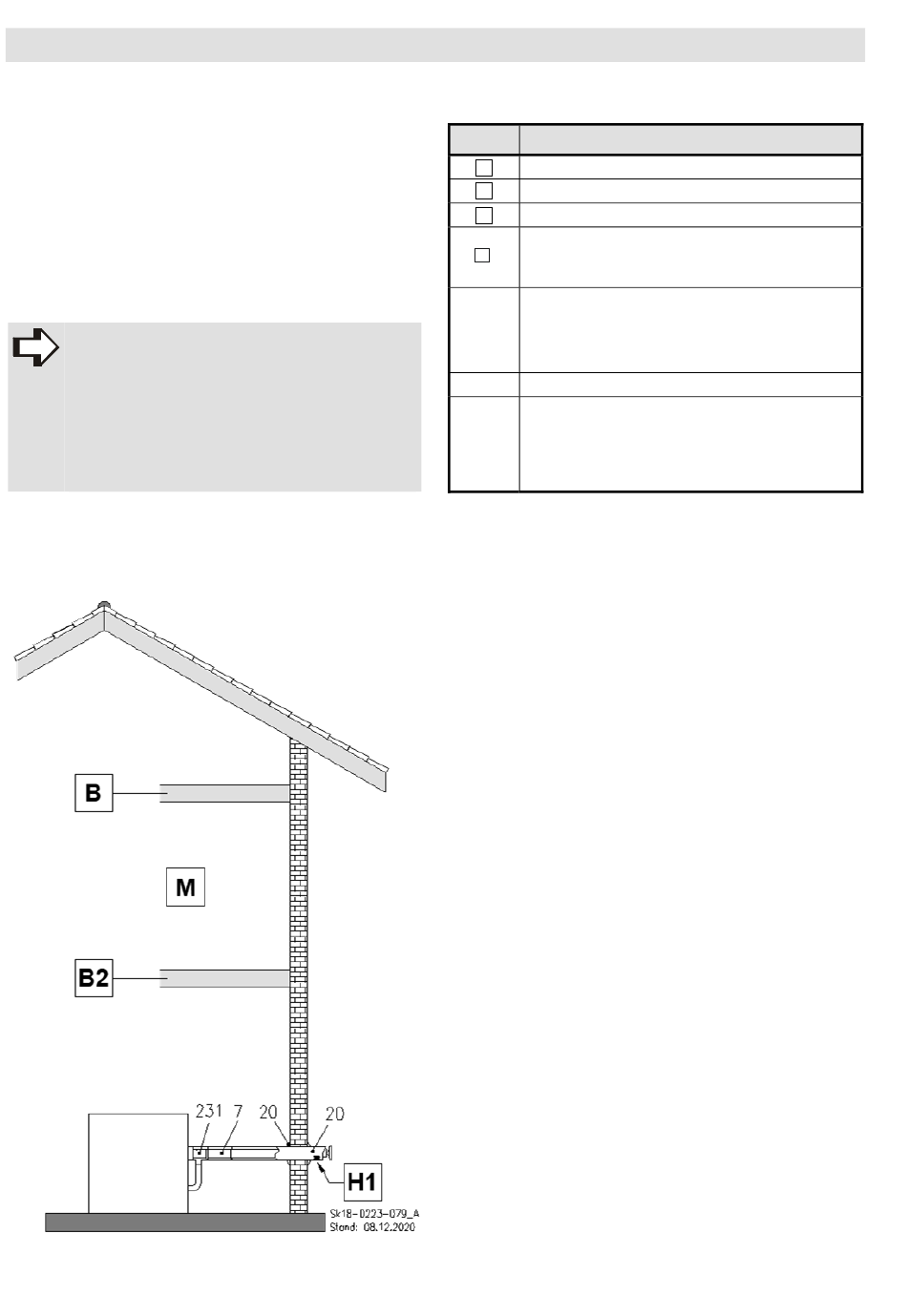

Abb. 31:
C
Luft-Abgas-Rohrsystem horizontal durch
13x
die Außenwand
32/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Legende zu Abb. 31:
Kürzel
Decke F30*
B
Decke F90*
B2
Zuluft
H1
Diese Ausführung ist lt. Zulassung bis max.
11 kW vorgesehen oder bei Zulassung im Ein-
M
zelfall.
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
20
Außenwandanschluss mit Windschutzschirm
Umbausatz für RLU-Betrieb für Brenner
(zwingend erforderlich)
231
oder
Umbausatz für RLU-Betrieb mit trennbarem Kes-
selanschluss
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
Bedeutung
