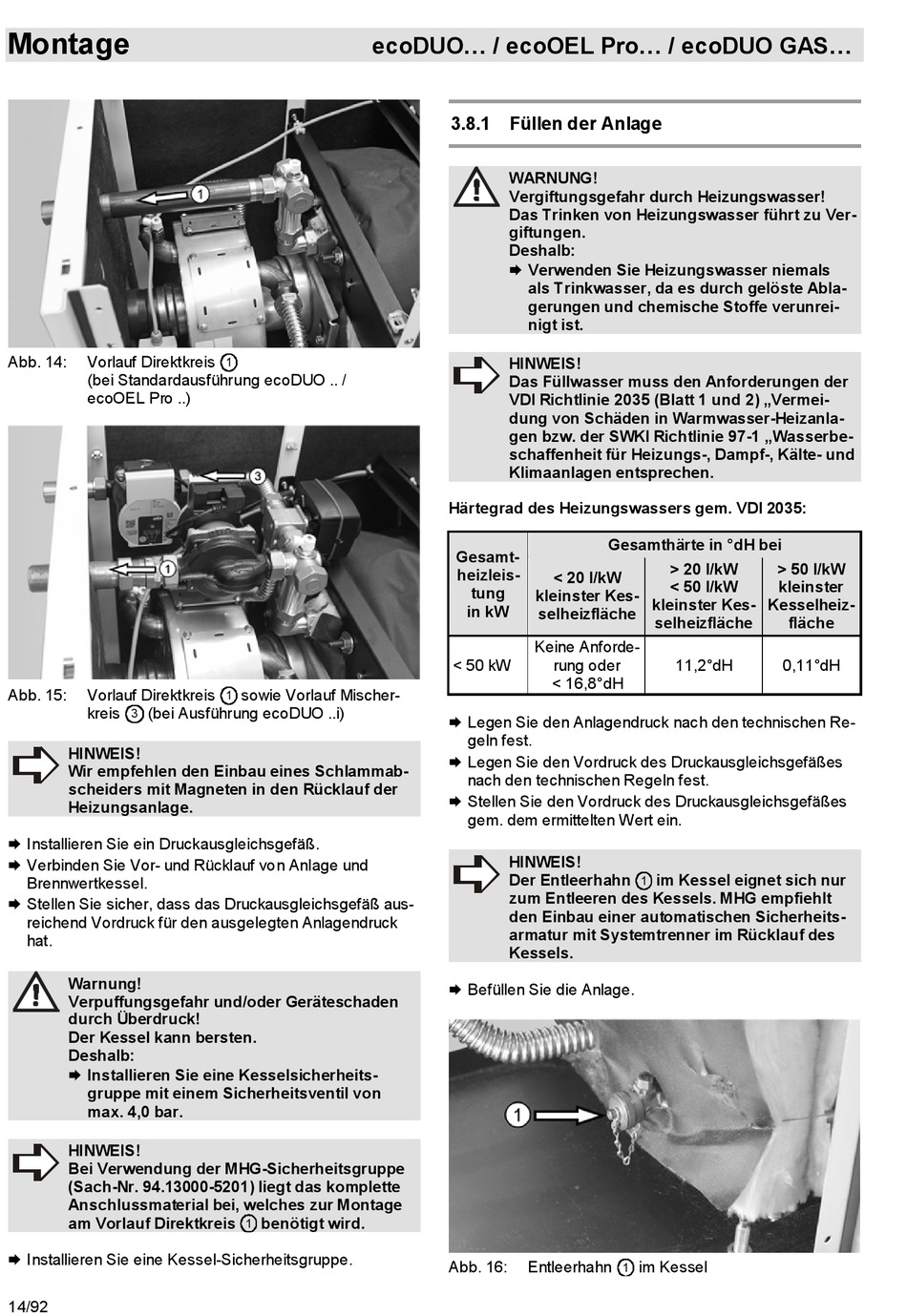

Montage
Abb. 14:
Vorlauf Direktkreis
(bei Standardausführung ecoDUO .. /
ecoOEL Pro ..)
Abb. 15:
Vorlauf Direktkreis
kreis
(bei Ausführung ecoDUO ..i)
3
HINWEIS!
Wir empfehlen den Einbau eines Schlammab-
scheiders mit Magneten in den Rücklauf der
Heizungsanlage.
Installieren Sie ein Druckausgleichsgefäß.
Verbinden Sie Vor- und Rücklauf von Anlage und
Brennwertkessel.
Stellen Sie sicher, dass das Druckausgleichsgefäß aus-
reichend Vordruck für den ausgelegten Anlagendruck
hat.
Warnung!
Verpuffungsgefahr und/oder Geräteschaden
durch Überdruck!
Der Kessel kann bersten.
Deshalb:
Installieren Sie eine Kesselsicherheits-
gruppe mit einem Sicherheitsventil von
max. 4,0 bar.
HINWEIS!
Bei Verwendung der MHG-Sicherheitsgruppe
(Sach-Nr. 94.13000-5201) liegt das komplette
Anschlussmaterial bei, welches zur Montage
am Vorlauf Direktkreis
Installieren Sie eine Kessel-Sicherheitsgruppe.
14/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
1
sowie Vorlauf Mischer-
1
benötigt wird.
1
3.8.1 Füllen der Anlage
WARNUNG!
Vergiftungsgefahr durch Heizungswasser!
Das Trinken von Heizungswasser führt zu Ver-
giftungen.
Deshalb:
Verwenden Sie Heizungswasser niemals
als Trinkwasser, da es durch gelöste Abla-
gerungen und chemische Stoffe verunrei-
nigt ist.
HINWEIS!
Das Füllwasser muss den Anforderungen der
VDI Richtlinie 2035 (Blatt 1 und 2) „Vermei-
dung von Schäden in Warmwasser-Heizanla-
gen bzw. der SWKI Richtlinie 97-1 „Wasserbe-
schaffenheit für Heizungs-, Dampf-, Kälte- und
Klimaanlagen entsprechen.
Härtegrad des Heizungswassers gem. VDI 2035:
Gesamthärte in °dH bei
Gesamt-
heizleis-
< 20 l/kW
tung
kleinster Kes-
in kW
selheizfläche
Keine Anforde-
< 50 kW
rung oder
< 16,8°dH
Legen Sie den Anlagendruck nach den technischen Re-
geln fest.
Legen Sie den Vordruck des Druckausgleichsgefäßes
nach den technischen Regeln fest.
Stellen Sie den Vordruck des Druckausgleichsgefäßes
gem. dem ermittelten Wert ein.
HINWEIS!
Der Entleerhahn
zum Entleeren des Kessels. MHG empfiehlt
den Einbau einer automatischen Sicherheits-
armatur mit Systemtrenner im Rücklauf des
Kessels.
Befüllen Sie die Anlage.
Abb. 16:
Entleerhahn
> 20 l/kW
> 50 l/kW
< 50 l/kW
kleinster
kleinster Kes-
Kesselheiz-
selheizfläche
fläche
11,2°dH
0,11°dH
im Kessel eignet sich nur
1
im Kessel
1
