Inhaltszusammenfassung für MHG ProCon GWB 75

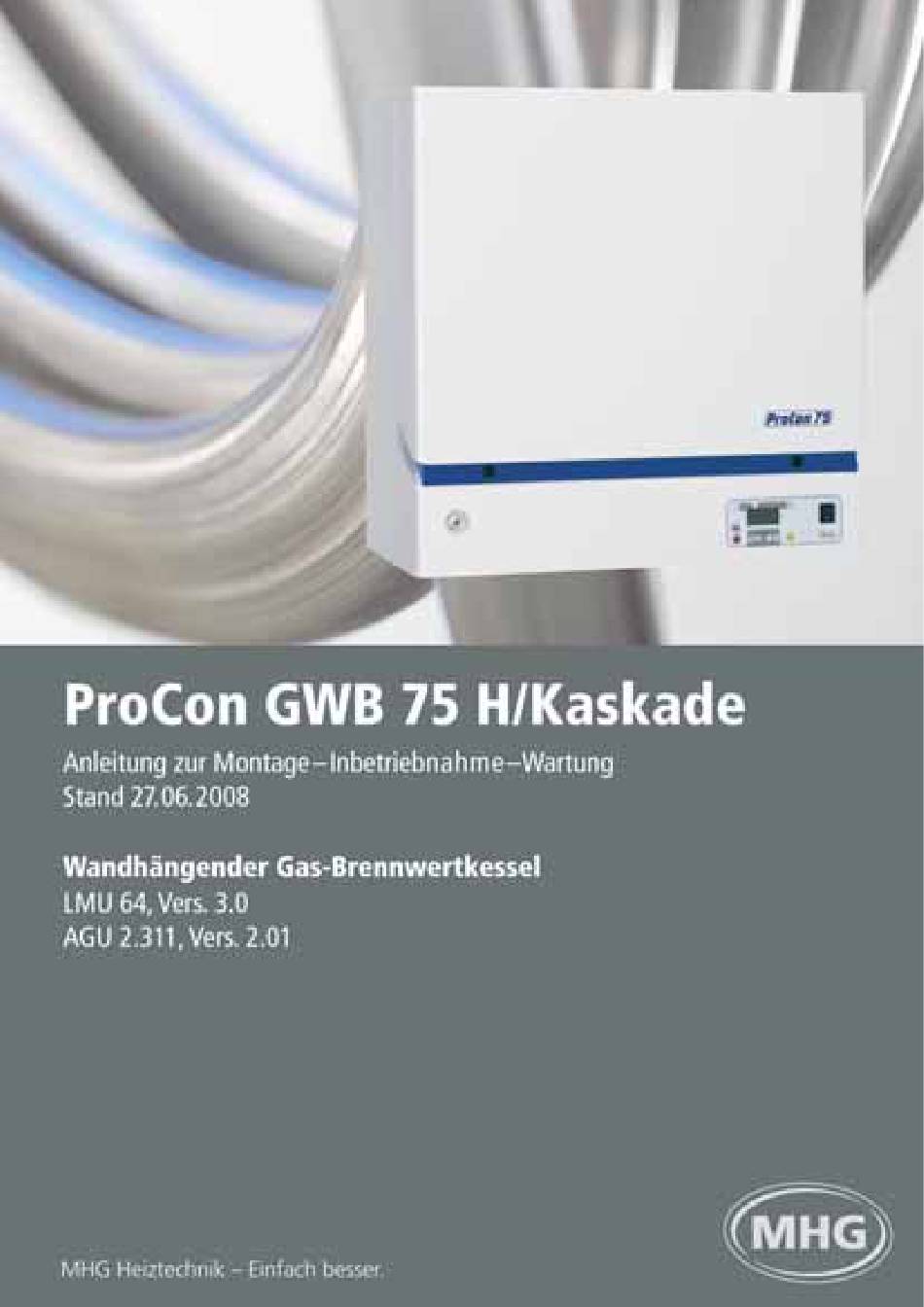

  • Seite 1 ProCon GWB 75...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheit ..............................4 Allgemeines ................................... 4 Bestimmungsgemäße Verwendung..........................4 Symbolerklärung................................5 Personal-Anforderungen..............................5 Besondere Gefahren ..............................6 Normen und Vorschriften ...........................9 Normen und Vorschriften ............................... 9 Transport, Verpackung, Lagerung......................12 Sicherheitshinweise für den Transport......................... 12 Prüfung der Lieferung ..............................12 Hinweise zur Lagerung ..............................13 Umgang mit Verpackungsmaterial..........................
  • Seite 3 Inhaltsverzeichnis Montage..............................35 Sicherheit bei der Montage............................35 Anforderungen an den Aufstellort ..........................36 Montagewerkzeuge ..............................39 Montagehinweise................................. 40 Gasanschluss ................................41 Hydraulischer Anschluss ............................. 45 Abgas- / Zuluftanschluss ............................. 47 Installationsarten für Gas-Brennwertgeräte ......................... 52 Max. Rohrlängen ................................. 75 6.10 Elektrischer Anschluss ..............................

  • Seite 4: Sicherheit

    Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schä- den übernimmt die MHG Heiztechnik keine Haftung. Das Risiko trägt allein der Anlagenbesitzer. MHG Geräte sind entsprechend den gültigen Normen und Richtli- nien sowie den geltenden sicherheitstechnischen Regeln gebaut.

  • Seite 5: Symbolerklärung

    1. Sicherheit ProCon GWB 75 Symbolerklärung Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicher- heitsaspekte für einen optimalen Personenschutz sowie für den si- cheren und störungsfreien Betrieb. Die in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise sind einzuhalten, um Unfälle, Personen- und Sachschäden zu vermeiden.

  • Seite 6: Besondere Gefahren

    1. Sicherheit ProCon GWB 75 Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfah- rung sowie Kenntnis der einschlägigen Bestimmungen in der La- ge, die ihm übertragenen Arbeiten auszuführen und mögliche Ge- fahren selbständig zu erkennen. Gasfachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah- rungen sowie Kenntnis der einschlägigen Normen und Bestim-...

  • Seite 7: Veränderungen Am Gerät

    1. Sicherheit ProCon GWB 75 INIBAL Sicherheitsdatenblätter des Korrosionsschutzmittels INIBAL … kön- nen unter www.mhg.de\Download\Sicherheitsdatenblätter eingese- hen werden. ACHTUNG! Geräteschaden durch Korrosion / Magnethitbildung! Die Gewährleistung erlischt. Deshalb: Die Verwendung des Korrosionsschutzmittels INIBAL Plus ist grundsätzlich erforderlich (1-2 kg auf 100 l Wasser).
  • Seite 8 1. Sicherheit ProCon GWB 75 Explosive und leicht entflammbare Stoffe WARNUNG! Lebensgefahr durch Feuer! Leicht entzündliche Materialien oder Flüssigkeiten können in Brand geraten. Deshalb: Keine explosiven oder leicht entflammbaren Stoffe (z.B. Benzin, Farben, Papier, Holz) im Aufstellungs- raum des Gerätes verwenden oder lagern.

  • Seite 9: Normen Und Vorschriften

    2. Normen und Vorschriften ProCon GWB 75 Normen und Vorschriften Normen und Vorschriften Normen Nachfolgende Normen und Vorschriften sind bei der Installation und beim Betrieb der Heizungsanlage einzuhalten. Erschei- Normen Titel nungsdatum Warmwasserheizungsanlagen - Si- DIN 12828 06.2003 cherheitstechnische Anforderungen DIN EN Sicherheit elektrischer Geräte für...
  • Seite 10 2. Normen und Vorschriften ProCon GWB 75 Vorschriften Bei der Erstellung und dem Betrieb der Heizungsanlage sind die bauaufsichtlichen Regeln der Technik sowie sonstige gesetzliche Bestimmungen der einzelnen Länder zu beachten. Erschei- Vorschriften Titel nungsdatum EnEv 12.2004 Energie-Einsparverordnung Feuerungsverordnungen der Bun- FeuVo desländer...
  • Seite 11 2. Normen und Vorschriften ProCon GWB 75 Zusätzliche Normen / Vorschriften für Österreich In Österreich sind bei der Installation die örtlichen Bauvorschriften sowie die ÖVGW-Vorschriften einzuhalten. Erschei- Normen Titel nungsdatum Flüssige Brennstoffe - Heizöl extra ÖNORM 12.2006 leicht - Gasöl zu Heizzwecken - An-...

  • Seite 12: Transport, Verpackung, Lagerung

    3. Transport, Verpackung, Lagerung ProCon GWB 75 Transport, Verpackung, Lagerung 3.1 Sicherheitshinweise für den Transport ACHTUNG! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung so- wie innerbetrieblichem Transport vorsichtig vorge- hen und die Symbole auf der Verpackung beach- ten.

  • Seite 13: Hinweise Zur Lagerung

    3. Transport, Verpackung, Lagerung ProCon GWB 75 3.3 Hinweise zur Lagerung Bei längerer Lagerung kann sich die Welle der Kesselpumpe fest- setzen. Betauung, Vereisung und Wassereinwirkung sind nicht zulässig. Temperaturbereich: -20°C … +50°C Feuchte: < 95% r.F. 3.4 Umgang mit Verpackungs-...

  • Seite 14: Allgemeines

    Anschlussmöglichkeit für einen Brauchwasser-Temperaturfühler = Reiner Heizbetrieb Kaskade = Ausstattung mit eingebautem Kaskadenmanager und Bus-Clip-In (bis zu 12 ProCon Geräte in Kaskade) Lieferumfang ProCon GWB 75 H Der Gas-Brennwertkessel besteht aus: Wandhängende Ausführung Witterungsgeführte Regelung Mikroprozessor-Brennwertregelung mit integriertem Feuerungsau- tomaten, Diagnosefunktion, Möglichkeit des Anschlusses einer Raumeinheit QAA 73...

  • Seite 15: Regelung Und Regelungszubehör

    4. Allgemeines ProCon GWB 75 ProCon GWB 75 Kaskade wie ProCon GWB 75 H Im Lieferumfang zusätzlich enthalten: Eingebauter und verdrahteter Kaskadenregler RVA 47 Anschlussklemmleiste für Elektroanschlüsse Vorlauf- und Rücklauffühler QAD 21 Eingebautes Bus-Clip-In-Modul OCI 420 HINWEIS! Der Kesselregler (LMU) und die Regler der RVA Serie benutzen verschiedene Fühler.
  • Seite 16 4. Allgemeines ProCon GWB 75 Heizungsregelung Die Heizungs-Vorlauftemperatur kann wie folgt geregelt werden (Regelungsarten): Außentemperatur- und Zeitgeführt Außentemperatur- und Zeitgeführt mit Raumtemperatureinfluss über Raumeinheit QAA 73 Raumtemperaturgeführt mit Raumeinheit QAA 73 HINWEIS! Die Vorschriften der Heizungsanlagen-Verordnung sind zu beachten! Danach muss eine Zentralhei- zungsanlage abhängig von der Außentemperatur (o-...
  • Seite 17 4. Allgemeines ProCon GWB 75 Raumeinheit QAA 73.110 (nicht mit RVA 47) 94.88147-5004 HINWEIS! Bei Verwendung der Raumeinheit QAA 73 müssen die werkseitig eingebauten Brücken auf der An- schlussklemme „Raumthermostat RT und RU“ (s. Abb. 26, Seite 82) entfernt werden.
  • Seite 18 Vorlauffühler QAD 36 und steuert den Mischermotor und die entsprechende Heizkreispumpe an. Die Boiler Management Unit LMU sorgt für die notwendige Vorlauftemperatur. Das Mischermodul ist für die Montage im ProCon GWB 75 vorgese- hen. Vorlaufanlegefühler QAD 36 (94.19314-5015) im Set Mischer Clip In AGU 2.500 enthalten, dient zur Erfassung der Temperatur im Mi-...
  • Seite 19 Kaskadenregler RVA 47 im Lieferumfang ProCon GWB 75 Kaskade enthalten Geeignet zur Kaskadenregelung von bis zu 12 ProCon GWB 75. Es wird nur 1 Regler im Mastergerät benötigt, die anderen Geräte kommunizieren über LPB-Systembus mit dem Mastergerät. Die optimierte Fahrweise aller eingeschalteten Kessel mit der nied- rigst möglichen Leistung und Steuerung der Einschaltfolge in Ver-...

  • Seite 20: Funktion Der Regelung

    4. Allgemeines ProCon GWB 75 Vorlauf- und Rücklauffühler QAD 21 für RVA 47 und RVA 63 (94.19314-5016) zur Erfassung der Temperaturen an den Mischer- kreisen, Montage direkt am Vorlauf- und Rücklaufrohr, einschl. Spannband, Ni 1000, 1000 Ohm bei 0°C. Weitere Informationen sind der Bedienungsanleitung der Raumein- heit RVA 47 zu entnehmen.
  • Seite 21 4. Allgemeines ProCon GWB 75 Pumpennachlauf Für die Heizkreispumpen kann eine Pumpennachlaufzeit paramet- riert werden. Wenn die Wärmeanforderung für die Heizkreise ent- fällt, läuft die Pumpe noch für die eingestellte Nachlaufzeit (0 ... 254 min) weiter. Bei Bedarf kann auch ein Dauerlauf programmiert wer- den (255 min).
  • Seite 22 4. Allgemeines ProCon GWB 75 Umschaltung Tagbetrieb / Absenk- betrieb: Für die Berechnung der Vorlauftemperatur wird bei eingeschaltetem Raumthermostat die Raumtemperatur und bei ausgeschaltetem Raumthermostat die Absenktemperatur herangezogen. Umschaltung Winterbetrieb / Som- merbetrieb: Der Kesselregler verfügt über eine automatische Sommer- / Winter- umschaltung, die gewünschte Umschalttemperatur kann über den...
  • Seite 23 4. Allgemeines ProCon GWB 75 Sicherheitstemperaturwächter STW (Kessel) Bei Überschreiten der programmierten Abschalttemperatur des STW wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet. Eine entsprechend eindeutige Fehler- meldung wird auf der Anzeige ausgegeben (s. Kap. 9.1 Fehlermel- dungen). Ein automatisches Wiedereinschalten der Anlage erfolgt, wenn die Temperatur unter den Abschaltpunkt gesunken ist.
  • Seite 24 4. Allgemeines ProCon GWB 75 Abgasfühler Dieser Fühler muss immer vorhanden sein. Er wird ständig über- wacht. Falls eine Unregelmäßigkeit vorliegt, wird der Brenner ge- stoppt. Kesselfrostschutzfunktionen Sobald die Kesseltemperatur die Temperatur von 5°C unterschrei- tet, löst der Kesselfrostschutz eine Inbetriebsetzung des Kessels aus.

  • Seite 25: Technische Daten

    5. Technische Daten ProCon GWB 75 Technische Daten Abmessungen und Anschlusswerte Abb. 1: Anschlussmaße ProCon GWB 75 H Legende zu Abb. 1: Kürzel Bedeutung Heizungsrücklauf 1¼“ AG, flachdichtend Heizungsvorlauf 1¼“ AG, flachdichtend Kondensatablauf Siphonentleerung Gasanschluss-Stutzen ¾“ AG konisch 8x Kabeldurchführungen...

  • Seite 26: Typenschild

    5. Technische Daten ProCon GWB 75 Typenschild Abb. 2: Muster Typenschild Legende zu Abb. 2: Kürzel Bedeutung Sach-Nr. Bestimmungsland Produkt-ID-Nr. Kesseltyp Serien-Nr. -Klasse Gasart Nennwärmebelastung Nennwärmeleistung Nennwärmeleistung Zulässiger Gesamtüberdruck Max. einstellbare Betriebstemperatur Kesselwasserinhalt Kesseltransportgewicht Leistungsaufnahme Elektroanschluss Schutzart Hersteller VORSICHT HOCHSPANNUNG!

  • Seite 27: Technische Daten

    5. Technische Daten ProCon GWB 75 Technische Daten ProCon GWB 75 Produkt-Identnummer CE – 0085ATO424 Kategorie II2ELL3P Heizwasservolumen im Kessel Gewicht des Kessels 43,0 Abmessungen (H x B x T) 750x750x370 Heizungswasseranschlüsse 1¼“ flachdichtend Gasanschluss R ¾“ konisch Zuluft-Abgas-Stutzen DN 80 / 125 Kondenswasserablauf DN 20, ¾“...

  • Seite 28: Elektrische Daten

    5. Technische Daten ProCon GWB 75 Elektrische Daten Elektrische Anschlüsse ProCon GWB 75 H Abb. 3: Elektrischer Anschlussplan LMU 64016 C 180, 230 V...
  • Seite 29 5. Technische Daten ProCon GWB 75 Legende zu Abb. 3: Kürzel Bedeutung Phase in Ruhestellung Abgasfühler Außentemperaturfühler Brücke Bediendisplay Anschluss Bedienteil Anschluss Busmodul LPB (Steckplatz) Brauchwassertemperaturfühler (ProCon HS / S) Umlenkventil Brauchwasser-Ladepumpe Flachbandkabel 14-pol. frei frei Gebläse Gasarmatur (AC 230 V / RAC) Gasdruckschalter (Brücke)
  • Seite 30 5. Technische Daten ProCon GWB 75 Elektrische Anschlüsse ProCon GWB Kaskade Abb. 4: Elektrischer Anschlussplan LMU 64015 C 180, 230 V...
  • Seite 31 5. Technische Daten ProCon GWB 75 Legende zu Abb. 4: Kürzel Bedeutung Phase in Ruhestellung Abgasfühler Außentemperaturfühler Brücke Bediendisplay Anschluss Bedienteil Anschluss Busmodul LPB (Steckplatz) Brauchwassertemperaturfühler QAZ 21 Brauchwasserpumpe (230 V) Flachbandkabel 14-pol. frei frei Gebläse Gasarmatur (AC 230 V / RAC) Gasdruckschalter (Brücke)

  • Seite 32: Diagramme

    1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 Volumenstrom [qbm/h] Abb. 5: Restförderhöhe ProCon GWB 75 mit Wilo RS 20 / 7-3 Drehzahl - Leistungskennlinie ProCon GWB 75 H 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500...

  • Seite 33: Nennbelastung In Abhängigkeit Des Abgasdruckes

    5. Technische Daten ProCon GWB 75 Nennbelastung in Abhängigkeit des Abgasdruckes freier Abgasförderdruck [Pa] Abb. 7: Nennbelastung in Abhängigkeit des Abgasdruckes...
  • Seite 34 5. Technische Daten ProCon GWB 75 Widerstandkennlinie Vorlaufanlegerfühler, Brauchwassertemperaturfühler, Kesselvorlauf-, Rücklauf- und Abgasfühler Widerstandkennlinie NTC 10k (25°C) 1000000 100000 10000 1000 100 110 120 130 140 150 Temperatur in °C Abb. 8: Widerstandkennlinie Vorlaufanlegerfühler, Brauchwassertemperaturfühler, Kesselvorlauf-, Rücklauf- und Abgasfühler Widerstandkennlinie Außentemperaturfühler Widerstandskennlinie NTC 1k (25°C)

  • Seite 35: Montage

    6. Montage ProCon GWB 75 Montage Sicherheit bei der Montage WARNUNG! Verletzungsgefahr durch unsachgemäße Montage! Unsachgemäße Montage führt zu schweren Perso- nen- und Sachschäden. Deshalb: Die Montage und Inbetriebnahme muss durch einen autorisierten Heizungsfachbetrieb erfolgen. Vor Beginn der Arbeiten für ausreichende Montage- freiheit sorgen.

  • Seite 36: Anforderungen An Den Aufstellort

    Keine Luftverunreinigungen durch Halogenkohlenwasserstoffe (enthalten z.B. in Lösungsmitteln, Klebern, Spraydosen) Keine Luftverunreinigungen durch schwefelhaltige Gase Vibrations- und schwingungsfrei Bei Anlagen mit überdurchschnittlich hohen Feuerraum- oder Temperaturbelastungen muss eine Abstimmung mit MHG Heiz- technik erfolgen. WARNUNG! Lebensgefahr durch Feuer! Leicht entzündliche Materialien oder Flüssigkeiten können in Brand geraten.
  • Seite 37 6. Montage ProCon GWB 75 Montageabstände Mindestabstände gem. der nachstehenden Abb. sind einzuhalten, damit alle Arbeiten (Montage, Inbetriebnahme, Wartung) ungehin- dert durchgeführt werden können. Wegen der geringen Oberflächentemperaturen benötigen das Gas- Brennwertgerät und das Luft-Abgas-Rohrsystem keinen Abstand zu brennbaren Bauteilen.

  • Seite 38: Wandmontage

    6. Montage ProCon GWB 75 Wandmontage Montageschiene mittels Schrauben und Dübel an der Wand befesti- gen und Heizkessel einhängen (s. nachstehende Abb.). HINWEIS! Um Körperschallübertragung zu reduzieren, emp- fiehlt sich die Verwendung der Schallschutzdübel mit Bund z. B. von Firma Müpro.

  • Seite 39: Montagewerkzeuge

    6. Montage ProCon GWB 75 Montagewerkzeuge Für die Montage und Wartung der Heizanlage werden die Stan- dardwerkzeuge aus dem Bereich Heizungsbau sowie der Öl-/Gas- und Wasserinstallation benötigt. Öffnen des Gas-Brennwertgerätes Öffnen der Verschlussschrauben mit Schlitz-Schraubendreher Haube abnehmen Abb. 12: Drehverschluss...

  • Seite 40: Montagehinweise

    Kanalisation sind zu beachten. HINWEIS! Für die Ableitung des Kondenswassers keine metalli- schen Leitungen oder Teile verwenden. Wird eine Neutralisation gefordert, kann bei MHG eine Neutrali- sationseinrichtung als Zubehör bezogen werden (Art.-Nr.: 96.00022-0759). Das Kondensat entspricht nach der Neutralisation den Anforderun- gen der ATV-Arbeitsblätter A 115 und A 251.

  • Seite 41: Gasanschluss

    6. Montage ProCon GWB 75 Gasanschluss WARNUNG! Lebensgefahr durch Explosion entzündlicher Gase! Bei Gasgeruch besteht Explosionsgefahr. Deshalb: Einrichtungs-, Änderungs- und Wartungsarbeiten an Gasanlagen in Gebäuden dürfen nur von Gas- versorgungsunternehmen (GVU) oder von Installa- tionsunternehmen durchgeführt werden, welche vom GVU dazu berechtigt sind.
  • Seite 42 6. Montage ProCon GWB 75 Anschlussmaße Abb. 13: Anschlussmaße ProCon GWB 75 H Legende zu Abb. 13: Kürzel Bedeutung Heizungsrücklauf 1¼“ AG, flachdichtend Heizungsvorlauf 1¼“ AG, flachdichtend Kondensatablauf Siphonentleerung Gasanschluss-Stutzen ¾“ AG konisch 8x Kabeldurchführungen...

  • Seite 43: Den Gasanschluss Herstellen

    Deshalb: Die Gaszuleitung muss mit einem Geräteabsperr- hahn versehen werden. MHG Heiztechnik empfiehlt den Einbau des thermisch auslösenden Sicherheitsventils (TAS) in die Gaszuleitung vor dem Absperrhahn. Die neue Muster-Feuerungsverordnung sieht das als Vorschrift vor. In der Zuleitung sollte ein Gasfeinfilter installiert werden. Ver- schmutzungen können bewirken, dass die Gasarmatur nicht mehr...

  • Seite 44: Gasdüse Wechseln

    6. Montage ProCon GWB 75 Dichtheitskontrolle WARNUNG! Lebensgefahr durch Explosion entzündlicher Gase! Bei Gasgeruch besteht Explosionsgefahr. Deshalb: Vor der Inbetriebnahme muss die Gaszuleitung auf Dichtheit überprüft werden. ACHTUNG! Zerstörung des Fußbodens durch Übertemperatur! Im Fußboden entstehen Risse durch thermische Spannung.

  • Seite 45: Hydraulischer Anschluss

    Die Heizungsanlage spülen Um Verschmutzungen im Gas-Brennwertgerät zu vermeiden, muss eine bestehende Heizungsanlage vor der Installation des Gas- Brennwertgerätes gründlich gespült werden. MHG empfiehlt zusätzlich den Einbau eines Schmutzfängers in den Rücklauf der Heizungsanlage. ACHTUNG! Geräteschaden durch Verstopfen des Wärmetau- schers! Sauerstoff im Heizungswasser führt zur erhöhten...

  • Seite 46: Druckausgleichsgefäß

    Geräte- und / oder Anlagenschaden durch Überdruck! Der Anlagendruck steigt unbegrenzt. Deshalb: Im Rücklauf muss ein Sicherheitsventil installiert werden. MHG Heiztechnik bietet als Zubehör ein Anschluss-Set mit Kugel- hähnen, TAS, Sicherheitsventil und Rückschlagklappe an (96.33000-7007). Druckausgleichsgefäß HINWEIS! Die Vorschriften der DIN 4751 Teil 2 und Teil 3 sind zu beachten Für die Heizungsanlage und den Kessel wird ein Druckausgleichs-...

  • Seite 47: Abgas- / Zuluftanschluss

    Allgemeines Die Abgase des Brennwertkessels müssen vom Kessel bis zum Ab- gasaustritt über ein druckdichtes und feuchteunempfindliches Ab- gassystem, das zugelassen ist, ins Freie abgeführt werden. MHG bietet entsprechende Abgassysteme an. Abgasleitungen sind vom Errichter feuerungstechnisch zu bemes- sen bzw. zu dimensionieren sowie entsprechend der Zulassung und der bauaufsichtlichen Regeln einzubauen.
  • Seite 48 6. Montage ProCon GWB 75 Bei der Verlegung bzw. Führung von Abgasleitungen wird unter- schieden in: Führung der Abgasleitungen innerhalb von Schächten. Führung der Abgasleitungen ohne Verlegung in Schächten. Abgasleitungen sind im Sinne der Feuerungsverordnungen der Bundesländer, wenn sie innerhalb von Gebäuden Geschosse überbrücken, in Schächten zu verlegen.

  • Seite 49: Auszug Aus Der Muster-Feuerungsverordnung

    6. Montage ProCon GWB 75 Die Abgase von Feuerstätten mit abgeschlossenem Verbrennungs- raum, denen die Verbrennungsluft durch dichte Leitungen aus dem Freien zuströmt (raumluftunabhängige Feuerstätte) dürfen abwei- chend von den Bestimmungen des vorherigen Absatzes durch die Außenwand ins Freie geleitet werden, wenn 1.

  • Seite 50: Schachtqualität Für Abgasleitungen

    6. Montage ProCon GWB 75 Schachtqualität für Abgasleitungen mind. 40 cm Abb. 14: Schachtqualität für Abgasleitungen Legende zu Abb. 14: Kürzel Bedeutung - Feuerwiderstandsdauer: 90 Min. - In Gebäuden geringer Höhe: 30 Min. Mind. 1 m. Bei raumluftunabhängigen Gasfeuerstätten mit Abgasventilatoren gleich kleiner 50 kW genügen 0,40 m.

  • Seite 51: Reinigungs- Und Prüföffnungen

    6. Montage ProCon GWB 75 Reinigungs- und Prüföffnungen Abgasanlagen müssen im Sinne der entsprechenden Vorschriften und Richtlinien des Bestimmungslandes (für Deutschland Muster- und Landesbauordnung) leicht und sicher zu reinigen sein. Sie müssen zudem auf ihren Querschnitt und auf Dichtheit geprüft wer- den können.

  • Seite 52: Installationsarten Für Gas-Brennwertgeräte

    Raumluftunabhängiger Betrieb – Raumluftabhängiger Betrieb – HINWEIS! Für die Ableitung der Abgase und für die Versorgung mit Zuluft sind nur von MHG gelieferte und zugelas- sene Bauteile zu verwenden. WARNUNG! Lebensgefahr durch austretendes Abgas! Die Haftreibung der Dichtungsringe in den Muffen der Abgasleitungen wird herabgesetzt und die Rohre zie- hen sich auseinander.

  • Seite 53: Luft-Abgas-Anschluss

    Doppelrohr durch eine Abmauerung oder einen Schacht von einem Aufenthaltsraum abgetrennt werden. Luft-Abgas-System im Schacht Das Brennwertgerät wird an eine MHG-Luft-Abgas-Anlage aus Kunststoff angeschlossen. Die Systeme für die Verlegung im Schacht sind allgemein bauaufsichtlich zugelassen. Für die Ausle- gung und Ausführung beachten Sie bitte den Zulassungsbescheid...
  • Seite 54 6. Montage ProCon GWB 75 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung senkrecht über Dach; die Mündungen befinden sich nahe beieinander im gleichen Druckbereich.

  • Seite 55: Ersatzteilliste Zu Abb

    6. Montage ProCon GWB 75 Legende zu Abb. 15: Kürzel Bedeutung Trennung durch die Wand für Abgrenzung gegen Wohnräume. Diese ist erforderlich, wenn das Abgas-/ Zuluft-System durch einen unbewohnten Dachraum führt. Decke F30 Ersatzteilliste zu Abb. 15: Pos. Beschreibung Sachnummer Schrägdachpfanne DN 80/125, ziegelrot...
  • Seite 56 6. Montage ProCon GWB 75 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung senkrecht über Dach; die Mündungen befinden sich nahe beieinander im gleichen Druckbereich.
  • Seite 57 6. Montage ProCon GWB 75 Legende zu Abb. 16: Kürzel Bedeutung Trennung durch die Wand für Abgrenzung gegen Wohnräume. Diese ist erforderlich, wenn das Abgas-/ Zuluft-System durch einen unbewohnten Dachraum führt. Decke F30 Ersatzteilliste zu Abb. 16: Pos. Beschreibung Sachnummer Schrägdachpfanne DN 80/125, ziegelrot...
  • Seite 58 6. Montage ProCon GWB 75 Luft-Abgas-System im Schacht und Luft-Abgas-Rohrsystem mit Dachdurchführung Abb. 17: C Luft-Abgas-System im Schacht und Luft-Abgas-Rohr- system mit Dachdurchführung Legende zu Abb. 17: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden.
  • Seite 59 6. Montage ProCon GWB 75 Ersatzteilliste zu Abb. 17: Pos. Beschreibung Sachnummer Basis-Set DN 80/125, DN 80, starr / flexibel bestehend aus: - 87°-Kontroll-Bogen mit Messöffnung DN 80/125, konzentrisch 94.62100-4802 - Rohr, 500 mm, DN 80/125, konzentrisch - Wandblende, geschlossen, DN 125 - Schachteinführung mit Auflager, DN 80...
  • Seite 60 6. Montage ProCon GWB 75 Abgasrohr im Schacht Abb. 18: C Abgasrohr im Schacht Legende zu Abb. 18: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden. Wenn L1 gleich/größer 1 m, muss eine zusätzliche Kontrollöffnung eingebaut wer-...
  • Seite 61 6. Montage ProCon GWB 75 Ersatzteilliste zu Abb. 18: Pos. Beschreibung Sachnummer Basis-Set DN 80/125, DN 80, starr / flexibel bestehend aus: - 87°-Kontroll-Bogen mit Messöffnung DN 80/125, konzentrisch 94.62100-4802 - Rohr, 500 mm, DN 80/125, konzentrisch - Wandblende, geschlossen, DN 125 - Schachteinführung mit Auflager, DN 80...
  • Seite 62 6. Montage ProCon GWB 75 Außenwandführung des Luft- Abgas-Systems (LAS) Abb. 19: C Außenwandführung des Luft-Abgas-Systems (LAS) Legende zu Abb. 19: Kürzel Bedeutung Decke F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden. Wenn L1 gleich/größer 1 m, muss eine zusätzliche Kontrollöffnung eingebaut wer-...
  • Seite 63 6. Montage ProCon GWB 75 Ersatzteilliste zu Abb. 19: Pos. Beschreibung Sachnummer Kontroll-Rohr, konzentrisch, DN 80/125 94.61330-4301 Schrägdachpfanne DN 80/125, ziegelrot 94.61370-4303 Schrägdachpfanne DN 80/125, schwarz 94.61370-4304 oder Flachdachkragen DN 80/125 94.61370-4305 Doppelrohr mit Regenhaube DN 80/125, 94.61370-4309 ziegelrot, LüD 1100 mm Doppelrohr mit Regenhaube DN 80/125, 94.61370-4308...
  • Seite 64 6. Montage ProCon GWB 75 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas- abführung zum Anschluss an ein Luft-Abgas-System (über unterschiedliche Schächte).
  • Seite 65 6. Montage ProCon GWB 75 Legende zu Abb. 20: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden. Wenn L1 gleich/größer 1 m, muss eine zusätzliche Kontrollöffnung eingebaut wer- den.
  • Seite 66 6. Montage ProCon GWB 75 Installationsart C Raumluftunabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes Sys- tem dem Freien entnimmt (raumluftunabhängige Gasfeuer- stätte). - Gasfeuerstätte, vorgesehen für den Anschluss an eine nicht mit der Gasfeuerstätte geprüfte Verbrennungsluftzuführung...
  • Seite 67 6. Montage ProCon GWB 75 Legende zu Abb. 21: Kürzel Bedeutung Decke F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden. Wenn L1 gleich/größer 1 m, muss eine zusätzliche Kontrollöffnung eingebaut wer- den.
  • Seite 68 6. Montage ProCon GWB 75 Installationsart B Raumluftabhängiger Betrieb = - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft dem Aufstellraum entnimmt (raumluftabhängige Gasfeuerstätte). - Die Abgasabführung kann sowohl unter Unterdruck als auch unter Überdruck erfolgen. Abgasrohr im Schornstein Abb.
  • Seite 69 6. Montage ProCon GWB 75 Legende zu Abb. 22: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden. Wenn L1 gleich/größer 1 m, muss eine zusätzliche Kontrollöffnung eingebaut wer- den.
  • Seite 70 6. Montage ProCon GWB 75 Abgasrohr an der Außenwand Abb. 23: B Abgasrohr an der Außenwand Legende zu Abb. 23: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden.
  • Seite 71 6. Montage ProCon GWB 75 Ersatzteilliste zu Abb. 23: Pos. Beschreibung Sachnummer Rohr starr, 255 mm, DN 80 94.61210-4202 Rohr starr, 500 mm, DN 80 94.61210-4205 94.61210-4210 Rohr starr, 955 mm, DN 80 Schrägdachpfanne DN 80/125, ziegelrot 94.61370-4303 Schrägdachpfanne DN 80/125, schwarz 94.61370-4304...
  • Seite 72 6. Montage ProCon GWB 75 Abgasrohr endet im Kamin Abb. 24: B Abgasrohr endet im Kamin Legende zu Abb. 24: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden.
  • Seite 73 6. Montage ProCon GWB 75 Ersatzteilliste zu Abb. 24: Pos. Beschreibung Sachnummer Rohr starr, 255 mm, DN 80 94.61210-4202 Rohr starr, 500 mm, DN 80 94.61210-4205 Rohr starr, 955 mm, DN 80 94.61210-4210 Rohr starr, 1955 mm, DN 80 94.61210-4220...
  • Seite 74 6. Montage ProCon GWB 75 Abgasrohr endet im feuchte- unempfindlichen Schornstein Abb. 25: B Abgasrohr endet im feuchteunempfindlichen Schorn- stein Legende zu Abb. 25: Kürzel Bedeutung Decke F30 Schacht F90 oder F30 Decke F90 = Beton Wenn L1 kleiner 1 m, muss keine zusätzliche Kontroll- öffnung eingebaut werden.

  • Seite 75: Max. Rohrlängen

    6. Montage ProCon GWB 75 Kürzel Bedeutung Prüf- und Reinigungsöffnung nur erforderliche, wenn die Kontrollöffnung mehr als 30 cm vom Schacht ent- fernt ist. Schacht muss druck- und wasserdampfdicht sein! Lüftungsöffnung ins Freie 1x150 cm² oder 2x75 cm² Raumluft Ersatzteilliste zu Abb. 25: Pos.

  • Seite 76: Abgasführung Konzentrisch Über Dach, Mit 2X87°-Umlenkung

    Außenrohr DN 80/125 DN 100/160 26 m Edelstahl Maximale Rohrlängen und Durch- messer für Abgaskaskaden von ProCon GWB 75 und ProCon GWB .. 2er Kaskade max. erreichbare Höhe (m) Leistung bei Nennweite DN Sammler = Gerätekombina- (Sum- DN Abgasführung senkrecht...

  • Seite 77: Elektrischer Anschluss

    6. Montage ProCon GWB 75 4er Kaskade max. erreichbare Höhe (m) Leistung bei Nennweite DN Sammler = Gerätekombina- (Sum- DN Abgasführung senkrecht tionen DN 110 DN 125 DN 160 DN 200 75 + 75 + 45 + 25 75 + 75 + 45 + 45...
  • Seite 78 6. Montage ProCon GWB 75 Außentemperaturfühler Der Anschluss des Außentemperaturfühlers erfolgt 2-adrig (ver- tauschbar) an Klemme AT. Der Leitungsquerschnitt ist der nachste- henden Tabelle zu entnehmen: Länge [m] Mindestquerschnitt [mm²] bis 18 0,125 18-35 0,25 35-50 Widerstandswerte s. Diagramme Seite 34 Brauchwassertemperaturfühler...
  • Seite 79 6. Montage ProCon GWB 75 Die Verlegung der Leitung muss aus Gründen der elektrischen Si- cherheit und der Störbeeinflussung sicher getrennt von 230V- Netzleitungen erfolgen (ähnliche Maßnahmen wie bei Verlegung von Telefonleitungen). Es gelten zusätzlich die Anforderungen an Schutzkleinspannung (SELV). Danach dürfen auf keinen Fall freie Signaladern einer 230 V Netzführenden Mantelleitung benutzt wer-...
  • Seite 80 6. Montage ProCon GWB 75 Externe Heizkreispumpe Der ProCon bietet die Möglichkeit, eine externe Heizkreispumpe, z.B. nach einer Wasserweiche, anzuschließen (s. Belegung pro- grammierbare Pumpenausgänge). Abb. 26: Klemmleiste für elektrische Anschlüsse Legende zu Abb. 26: Kürzel Bedeutung Raumeinheit QAA 73 Raumthermostat Außentemperaturfühler...

  • Seite 81: Anschluss Externe Regler

    6. Montage ProCon GWB 75 Anschluss externe Regler Um die Kesselregler mit dem Verbraucherregler RVA zu verbinden ist grundsätzlich ein Bus-Clip-In OCI 420 erforderlich. Bei der Instal- lation ist die dem Regler beigefügte Anleitung zu beachten. HINWEIS! Der Kesselregler (LMU) und die Regler der RVA Serie benutzen verschiedene Fühler.
  • Seite 82 6. Montage ProCon GWB 75 Das Bus-Clip-In wird direkt auf dem Kesselregler eingerastet und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler verbun- den (Klemme X40). (s. Abb. 28). Abb. 28: Anschlussbuchsen der LMU für Mischer-Clip-In und Bus- Clip-In Legende zu Abb. 28: Kürzel...
  • Seite 83 6. Montage ProCon GWB 75 Mischer-Clip-In AGU 2.500 (Art.-Nr. 96.38000-7003) Das Mischer-Clip-In ermöglicht die Ansteuerung eines zusätzlichen Mischerheizkreises oder eines Pumpenheizkreises. Abb. 29: Einbau Mischer-Clip-In Legende zu Abb. 29: Kürzel Bedeutung Netzanschluss Mischer-Clip-In Mischermotor Heizkreispumpe Vorlaufanlegefühler QAD 36 Das Mischer-Clip-In wird direkt auf dem Kesselregler eingerastet und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler ver-...
  • Seite 84 6. Montage ProCon GWB 75 Abb. 30: Mischer-Clip-In AGU 2.500 Legende zu Abb. 30: Kürzel Bedeutung Netzanschluss von Stecker A1-02 an Kesselregler LMU Flachbandkabel zum Anschluss an Kesselregler X50 Vorlauffühler Mischerkreispumpe / Belegung Mischermotor / Belegung HINWEIS! Die Anschlussklemmen RT und RU müssen gebrückt werden (werksseitig vorhanden ab 09.2004, Version...
  • Seite 85 6. Montage ProCon GWB 75 Relais-Clip-In AGU 2.511 (Art.-Nr. 96.38000-7005) Das Relais-Clip-In stellt eine Erweiterung der LMU-Basis bezüglich Eingänge und Ausgänge dar. Es verfügt über einen Eingang und 3 Ausgänge. Bei den Ausgängen handelt es sich um AC 230 V-Aus- gänge.
  • Seite 86 6. Montage ProCon GWB 75 Abb. 32: Relais-Clip-In AGU 2.511 Legende zu Abb. 32: Kürzel Bedeutung Netzanschluss von Stecker A1-02 an Kesselregler LMU Ausgang Relais 2 und 3 Ausgang Relais 1 Eingang (0-10 V) Flachbandkabel zum Anschluss an Kesselregler X50...

  • Seite 87: Elektrischer Anschluss Procon Gwb 75 Kaskade

    4m oder 94.19314-5003, 6m) zu verwenden. (s. Seite 19) Außenfühler Die Klemme Außenfühler ist nicht zu belegen. Der im Lieferumfang vom ProCon GWB 75 H (Einzelgerät) enthaltene Außenfühler ist an der LMU anzuschließen. Raumeinheit Eine Raumeinheit kann optional angeschlossen werden. Es können an diesem Anschluss nur die Raumeinheit QAA 70 oder QAA 50 angeschlossen werden (s.

  • Seite 88: Inbetriebnahme

    7. Inbetriebnahme ProCon GWB 75 Inbetriebnahme Sicherheit WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung führt zu schweren Perso- nen oder Sachschäden. Deshalb: Installation und Montage von einem Heizungsfach- betrieb durchführen lassen. Alle Bedienschritte gem. den Angaben dieser Anlei- tung durchführen.

  • Seite 89: Inbetriebnahme

    Anlagendruck < 0,5 bar = ProCon „aus“ Anlagendruck > 0,8 bar = ProCon „ein“ Für die Bestimmung des richtigen Fülldrucks sind die Angaben des Herstellers des Druckausgleichsgefäßes zu beachten. MHG emp- fiehlt, nach der MHG-Information “Auslegung von Druckausgleichs- gefäßen” vorzugehen.
  • Seite 90 7. Inbetriebnahme ProCon GWB 75 Pumpe kontrollieren Umwälzpumpe kontrollieren Pumpenstopfen abschrauben und die Pumpenwelle gem. nach- stehende Abb. drehen Pumpenstopfen wieder einschrauben Achtung: Tropfen auffangen Abb. 34: Pumpenstopfen lösen Einschalten und Starten Alle Kugelhähne sowie den Gashahn öffnen Gerät am I/O-Schalter einschalten...

  • Seite 91: Gaskompaktarmatur Einstellen

    7. Inbetriebnahme ProCon GWB 75 Gaskompaktarmatur einstellen Abb. 35: Gasarmatur Kromschröder CG 10 Legende zu Abb. 35: Kürzel Bedeutung Verstellschraube Min.-Leistung Verstellschraube Max.-Leistung Messnippel Eingangsdruck Messnippel Düsendruck HINWEIS! Alle Einstellungen mit Sechskantschlüssel 2,5 mm vornehmen. Keine Gewalt anwenden! Nach Zündung und Flammenbildung die Regelung mit den Tasten auf Reglerstopp stellen (s.
  • Seite 92 7. Inbetriebnahme ProCon GWB 75 Durch Drücken der Einstelltasten oder kann die Leistung in Prozentschritten erhöht bzw. verringert werden. (Durch gedrückt Halten einer der beiden Tasten wird der Schnell-Lauf aktiviert.) Durch Druck auf die Tasten oder kann direkt von minimaler Leistung 0% auf maximale Leistung 100% und zurück gesprungen...

  • Seite 93: Einstellung Der Heizungsanlage (Parametrierung)

    Einstellung der Regelung Bedienung ProCon GWB 75 Kaskade Beim ProCon GWB 75 Kaskade wird die Witterungsführung, die Heizphasen und das Brauchwasserprogramm vollständig vom Kas- kadenregler RVA 47 übernommen. Hierzu ist die beiliegende Anlei- tung MBW RVA 47.320/380 beachten. Dies gilt auch für die Endbe- nutzer Parameter.
  • Seite 94 7. Inbetriebnahme ProCon GWB 75 Bediendisplay Der ProCon ist serienmäßig mit dem nachstehend dargestellten Be- diendisplay ausgestattet. Das Kesselschaltfeld dient zur Einstellung und Parametrierung des Kessels. HINWEIS! Zur Übernahme der eingestellten Werte nach der Pa- rametrierung 2-mal die Reset-Taste drücken oder den Kessel ein- und ausschalten.
  • Seite 95 7. Inbetriebnahme ProCon GWB 75 Tastenbelegung Taste Funktion Störung und Verriegelung der Kesselre- gelung Brauchwasser AN / AUS Betriebsartenumstellung auf: Automatikbetrieb Dauerbetrieb Tag (Komfortbetrieb) Dauerbetrieb Nacht (Reduziertbetrieb) Standby (Frostschutzbetrieb) Einstellung Kessel- oder Raumsollwert > 3 Sek. Funktion Kaminfeger (s. Seite 112) >...
  • Seite 96 7. Inbetriebnahme ProCon GWB 75 Einstellung Kessel- und Raum- sollwert Taste Anzeige Bedeutung Kessel- und Raumsollwert wäh- len. Gewünschte Raumtemperatur einstellen. Speichern und zur Standardan- zeige zurückkehren. Wird während ca. 8 Min. keine Taste gedrückt, kehrt das Be- diendisplay automatisch zur Standardanzeige zurück und die...

  • Seite 97: Symbole Im Bediendisplay

    7. Inbetriebnahme ProCon GWB 75 Symbole im Bediendisplay Abb. 37: Symbole im Bediendisplay Legende zu Abb. 37: Kürzel Symbol Bedeutung Nicht vorhanden Anzeige aktueller Wert Funktionsanzeige: Kaminfeger aktiv Reglerstopp aktiv Anzeige Brauchwassertemperatur oder Brauchwasserbetrieb aktiv Anzeige Kessel-, Raumsollwert oder Heizbetrieb aktiv Anzeige Außentemperatur...

  • Seite 98: Parametrierung

    7. Inbetriebnahme ProCon GWB 75 Parametrierung Der ProCon verfügt über zwei Programmierebenen, die zur Einstel- lung und Abstimmung des Kessels auf die Anlage dienen. Die erste Ebene ist die Endbenutzerebene, hier stellt der Anla- genbetreiber seine Heizzeiten und Temperaturen ein.

  • Seite 99: Parametrierung Endbenutzer

    7. Inbetriebnahme ProCon GWB 75 Parametrierung Endbenutzer Detaillierte Informationen befinden sich in der Bedienungsanleitung ProCon GWB .. (Sach-Nr. 96.38803-7021). Zeile Funktion Bereich Grundwerte Aktuelle Uhrzeit 0...23:59 Aktueller Wochentag 1...7 1 = Montag, 2 = Dienstag,... Raum-Absenktemperatur oder Heizkessel-Absenktemperatur TRF...TRN 16.0...
  • Seite 100 7. Inbetriebnahme ProCon GWB 75 Parametrierung Heizungsfachmann Fach Wert ProCon Zeile mann- Funktion Bereich Ebene TBWSmin- Brauchwassertemperaturreduziersollwert „TBWSollRed“ TBWSmin TBWSoll Freigabe der Brauchwasserladung 0 = BW - Zeitschaltprogramm 1 = BW - permanent ein Trinkwasser-Betriebsartschalter „EcoHmiEnable“ 0 = ohne ECO...
  • Seite 101 7. Inbetriebnahme ProCon GWB 75 Fach Wert ProCon Zeile mann- Funktion Bereich Ebene Einstellflags 0 ... 255 nicht belegt Brauchwasservorrang, 0 = absolut, 1 = kein Vorrang 0 / 1 Funktion wird nicht genutzt Funktion wird nicht genutzt Anlagenfrostschutz, 0 = Aus, 1 = Ein...
  • Seite 102 7. Inbetriebnahme ProCon GWB 75 Fach Wert ProCon Zeile mann- Funktion Bereich Ebene "Einstelloptionen für Brennersperre. Die Funktion ist nur in Ver- bindung mit dem programmierbaren Eingang 0 ... 255 0 0 0 0 0 0 0 1 (Parameter 614) zu aktivieren."...
  • Seite 103 7. Inbetriebnahme ProCon GWB 75 Die Diagnosecodes liegen in den jeweiligen Niederlassungen vor. Tritt ein Fehler mit gleichem Diagnosecode und gleicher Störphase, wie im ersten Vergangenheitswert auf, werden bei Betätigen der Taste Reset die drei aktuellen Werte 715, 716, 717 in den ersten Vergangenheitswert geschoben, in dem der Störcodezähler um 1...
  • Seite 104 6000 6500 7000 Gebläsedrehzahl [1/min] Abb. 39: Drehzahl - Leistungskennlinie ProCon GWB 75 (Erdgas H) Parameter 541 Einstellen der max. Heizleistung Gibt das PWM Signal in Prozent für die maximale Heizleistung des Kessels vor und ermöglicht die Reduzierung der max. Kesselleis- tung zur Anpassung an die Heizungsanlage (s.
  • Seite 105 7. Inbetriebnahme ProCon GWB 75 Parameter 551 Schnellabsenkungskonstante (KON) Gibt vor, wie lange die Heizkreispumpe abgestellt wird, um eine schnelle Raumtemperaturabsenkung zur erreichen. Hoher Wert: lange Ausschaltzeit der Heizkreispumpe (max. 15 Std.) kleiner Wert: kurze Ausschaltzeit der Heizkreispumpe (min. 0 Std.).
  • Seite 106 7. Inbetriebnahme ProCon GWB 75 Parameter 605 Einstellen der Geräteadresse (Kaskade) und RVA-Regler Die Geräteadresse und die Segmentadresse sind eine Art Anschrift im Bussystem. Jedes Gerät muss richtig adressiert sein, damit eine einwandfreie Kommunikation mit den angeschlossenen Kesseln bzw. Reglern gewährleistet ist.
  • Seite 107 7. Inbetriebnahme ProCon GWB 75 Modemfunktion Mit der Modemfunktion kann die Heizanlage zentral abgeschaltet bzw. in den Betriebsmodus «Standby» gebracht werden. Alle Schutzfunktionen (z.B. Frostschutz, Pumpenkicks) bleiben aktiv. Bei aktiver Modemfunktion ist eine Betriebsartenumschaltung nicht möglich. Auf der Bedieneinheit wird der Code 184 ausgegeben.

  • Seite 108: Parameter 630 Wartungsanforderung Zurücksetzen

    7. Inbetriebnahme ProCon GWB 75 Parameter 630 Wartungsanforderung zurück- setzen Die anstehende Wartungsanforderung im Bediendisplay kann durch Setzen des Parameters 630 b6 von 0 auf 1 zurückgesetzt werden. Der Wartungszähler beginnt von neuem und zeigt nach Ablauf eines Jahres die Wartungsanforderung erneut an. (Achtung! Die anderen Bits nicht verstellen.)

  • Seite 109: Kaskadenprogrammierung Procon Gwb

    7. Inbetriebnahme ProCon GWB 75 Kaskadenprogrammierung ProCon GWB .. H Wird ein Einzelkessel ProCon GWB 75 H in einer Gerätekaskade mit ProCon GWB 75 Kaskade betrieben, sind Änderung an der werkseitigen Programmierung und Verdrahtung des Kesselreglers LMU erforderlich. Programmierung Die Anlagenhydraulik Parameter 552 von 66 auf den Wert 80 zu än- dern.

  • Seite 110: Inbetriebnahmeprotokoll

    7. Inbetriebnahme ProCon GWB 75 Inbetriebnahmeprotokoll Die ausgeführten Arbeiten im nachstehenden Inbetriebnahmepro- tokoll mit einem X oder einem bestätigen. Beschrei- Ausge- Inbetriebnahmearbeiten bung auf führt Heizungsanlage mit Wasser befüllen Seite 89 Heizungsanlage fachgerecht entlüften Seite 89 Dichtheitskontrolle durchführen - wasserseitig...

  • Seite 111: Wartung

    ACHTUNG! Geräteschaden durch unterlassene Wartung! Wird die Anlage keiner jährlichen Wartung unterzo- gen, verschleißen die Teile vorzeitig. Deshalb: Gem. den Gewährleistungsbedingungen der MHG Heiztechnik ist eine fachgerechte jährliche Wartung vorgeschrieben. GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen be- steht Lebensgefahr.

  • Seite 112: Anzeige Der Wartungsanforderung

    8. Wartung ProCon GWB 75 Anzeige der Wartungsanforderung Nach 12 Betriebsmonaten erscheinen im Bediendisplay die War- tungsanforderung E105 (Position 5) und der Pfeil vor dem Schrau- benschlüssel-Symbol. Wartungsanforderung zurück- setzen Die anstehende Wartungsanforderung im Bediendisplay kann durch Setzen des Bit 6 (Parameter 630) von 0 auf 1 ausgeschaltet wer- den.
  • Seite 113 8. Wartung ProCon GWB 75 Nennlebensdauer der Komponen- ten von Wärmeerzeugern und Brennern Schalt- Sicherheitsrelevante Komponente Zeit [a] zyklen [-] Dichtheitskontrolle 250.000 Druckwächter (Gas) 50.000 Druckwächter (Luft) 250.000 Feuerungsautomat mit Flammen- 250.000 überwachungseinrichtung Gasdruckregelgeräte 50.000 Gasventile mit Dichtheitskontrolle nach erkanntem Fehler...

  • Seite 114: Auszuführende Arbeiten

    8. Wartung ProCon GWB 75 Auszuführende Arbeiten Die ausgeführten Arbeiten im nachstehenden Wartungsprotokoll mit einem X oder einem bestätigen. Beschrei- Ausge- Wartungsarbeiten bung führt Anlagendruck kontrollieren Seite 114 MAG kontrollieren Seite 114 Elektrische Verbindungen prüfen Seite 77 Wasserdruckschalter kontrollieren Seite 115...

  • Seite 115: Wasserdruckschalter Prüfen (Falls Vorhanden)

    8. Wartung ProCon GWB 75 Wasserdruckschalter prüfen (falls vorhanden) Das Gerät in Heizbetrieb nehmen und den Anlagedruck langsam ablassen. Bei unter 0,5 bar muss der Druckschalter den Brenner ausschalten und auf dem Display die Fehleranzeige „Druckmangel“ erscheinen. Bei Wiederbefüllen der Anlage (Druck > 0,8 bar) geht der Brenner in Betrieb und die Fehleranzeige erlischt.
  • Seite 116 8. Wartung ProCon GWB 75 Brennkammer und Heizflächen reinigen Den Wärmetauscher heizgasseitig auf Verschmutzungen kontrollie- ren. Falls notwendig, kann der Wärmetauscher mit einem Staub- sauger oder mit einer Nylon-Bürste (keine PVC und keine Stahlbürs- te!) gereinigt werden. Bei hartnäckigen Verschmutzungen reicht oft das Anlösen mit Was- ser.

  • Seite 117: Ausschwenken Des Wärmetauschers

    8. Wartung ProCon GWB 75 Inibalgehalt des Heizungswassers prüfen Siehe hierzu Anleitung vom Test-Set (Art.-Nr. 96.00020-5050). Die Wartungsschritte in einem entsprechenden Wartungsprotokoll dokumentieren. Ausschwenken des Wärmetau- schers Der Wärmetauscher kann zu Wartungs- und Reinigungszwecken aus dem Kesselgehäuse ausgeschwenkt werden. Dafür zuerst alle Steckverbindungen von der Brennerplatte und vom Gebläse lösen.
  • Seite 118 8. Wartung ProCon GWB 75 Reinigung von Plattenwärme- tauscher ACHTUNG! Geräteschaden durch unterlassene Wartung! Wird der Plattenwärmetauscher nicht in regelmäßi- gen Abständen gereinigt, wird er zerstört. Deshalb: Wasserqualität auf Verschmutzungen prüfen. Den Plattenwärmetauscher jährlich reinigen. Bei Reinigung mit Chemikalien ist darauf zu achten, dass diese keine Unverträglichkeit gegenüber Edel-...
  • Seite 119 8. Wartung ProCon GWB 75 Gasvordruck kontrollieren Den Ruhedruck am Eingang der Gasarmatur messen. Den Brenner in Betrieb setzen und den Gasfließdruck bei max. und min. Leistung kontrollieren. Gaskompakteinheit Die Gas-Kompakteinheit ist wartungsfrei. Es muss nur das Gehäuse auf evtl. Beschädigungen kontrolliert werden.

  • Seite 120: Ersatzteilzeichnung Und Legende

    8. Wartung ProCon GWB 75 Ersatzteilzeichnung und Legende Wärmetauscher, Brenner und Gebläse Abb. 41: Wärmetauscher, Brenner und Gebläse...

  • Seite 121: Ersatzteilliste Wärmetauscher, Brenner Und Gebläse

    8. Wartung ProCon GWB 75 Ersatzteilliste Wärmetauscher, Brenner und Gebläse Pos. Beschreibung Sach-Nr. Linsenschraube M4x8 auf Anfrage Dichtung Gasanschluss-Stutzen/ Gehäuse 96.34487-7050 Gas-Wellrohr DN 20, L=285 mm, mit Drehflansch 96.36344-7011 Zylinderschraube; M4x8 auf Anfrage O-Ring 21,89x2,62 für Flansch 95.99287-0067 Zylinderschraube M4x12 95.99194-0412...
  • Seite 122 8. Wartung ProCon GWB 75 Vor- und Rücklauf sowie Abgasleitung Abb. 42: Vor- und Rücklauf sowie Abgasleitung...

  • Seite 123: Ersatzteilliste Vor- Und Rücklauf Sowie Abgasleitung

    8. Wartung ProCon GWB 75 Ersatzteilliste Vor- und Rücklauf sowie Abgasleitung Pos. Beschreibung Sach-Nr. Zylinderschraube; M5x8 auf Anfrage Sechskantmutter M8 auf Anfrage Abgasrohrschelle DN 80 95.99186-0080 Dichtung Rohre/Gehäuse 96.34487-7002 Rohr Vorlauf 96.36144-7011 Sechskantmutter M4, selbstsichernd auf Anfrage Rohr Rücklauf Pumpe 96.36144-7010...
  • Seite 124 8. Wartung ProCon GWB 75 Gehäuse, Kesselregler, Siphon sowie Bediendisplay Abb. 43: Gehäuse, Kesselregler, Siphon sowie Bediendisplay...

  • Seite 125: Ersatzteilliste Gehäuse, Kesselregler, Siphon Sowie Bediendisplay

    Kaskadenregler RVA 47.320/380 96.39100-7024 88 - Halteblech E-Anschlüsse GWB 75, Kaskade 96.35660-7003 89 - Sechskantmutter M4 auf Anfrage o.A. 1 Kabelbaum ProCon GWB 75, kompl. 96.39200-7024 o.A. - Kabelbaum RVA 47.320 96.39200-7012 o.A. 1 Massekabel für Zündung 660 mm 96.39200-7033...
  • Seite 126 8. Wartung ProCon GWB 75 Pos. Beschreibung Sach-Nr. o.A. 1 Stecker 2-polig orange RAST 5 94.89212-7007 o.A. 1 Stecker 2-polig blau RAST 5 94.89212-7006 o.A. 1 Zündkabel mit Winkelstecker, L = 600 mm 96.39200-7018 o.A. 1 Massekabel 300 mm für Gehäusedeckel 96.39200-7009...

  • Seite 127: Störungssuche

    9. Störungssuche ProCon GWB 75 Störungssuche Störungssuche Fehlermeldungen Im Falle einer nicht veränderbaren Störstellung der LMU... wird im Display permanent eine Störung mit zugehörigem Fehlercode ange- zeigt. Zusätzlich wird über die Anzeige der Diagnosecode blinkend ausgegeben. Zur Aufhebung der Störstellung ist die Entriegelungs- taste (Reset) zu betätigen (>...
  • Seite 128 9. Störungssuche ProCon GWB 75 Fehler- mögliche Ursache code Hardwarefehler in der Elektronik 2 Uhrzeitmaster Wartungsanforderung (s. Kap. 8.1) STB hat ausgelöst Falls der Diagnose-Code 129 gezeigt wird, muss als erstes die STB-Brücke auf der LMU geprüft wer- den. Ist diese in Ordnung, ist vermutlich die Spannungsversorgung des Sicherheitskreises defekt. Ur- sache kann in fehlerhaft eingebundenen externen elektrischen Verbrauchern liegen oder durch ein de- fektes Gasventil verursacht worden sein.
  • Seite 129 9. Störungssuche ProCon GWB 75 Meldecodeanzeige Taste Anzeige Bedeutung Wird ein Meldecode ange- zeigt, erscheinen im Display abwechselnd die Zeitanga- be und der Fehlercode. Beispiel: E 118 Die Infotaste drücken, um zum Fehlercode zu ge- langen. 1005 Zurück zur Standard-...
  • Seite 130 9. Störungssuche ProCon GWB 75 Infoebene II Befinden Sie sich in der Infoebene I, kann die Infoebene II aufge- rufen werden. In dieser Ebene können weitere Informationen zum Betriebszustand und zur Einstellung des Kessels abgerufen werden. Taste Bedeutung Beide Tasten gleichzeitig drücken, mind. 3 Sek.
  • Seite 131 9. Störungssuche ProCon GWB 75 Ebene Name Beschreibung Einheit maximale Drehzahl bei maxima- NhzMax 100/min ler Leistung im Heizbetrieb nicht belegt nicht belegt nicht belegt Betriebsphasenanzeige Am Bediendisplay können die Betriebsphasen entsprechend dem Programmablauf des Kesselreglers LMU über die Anzeige darge- stellt werden (Anzeigeebene 3mal Drücken der Informationstaste).

  • Seite 132: Gewährleistung

    Anleitung an Dritte ohne schriftliche Genehmigung des Herstellers ist unzulässig. Die Anleitung verbleibt am Heizgerät, damit sie auch später bei Be- darf genutzt werden kann. MHG haftet nicht für Schäden, die aus Nichtbeachtung dieser Anleitung resultieren. HINWEIS! Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutz-...

  • Seite 133: Ersatzteile

    10. Gewährleistung ProCon GWB 75 Gewährleistung Das Gas-Brennwertgerät ProCon von MHG erbringt seine einwand- freie Funktion nur bei fachgerechter Installation und Inbetriebnahme. Die Gewährleistungsbedingungen der MHG sind dem Gerätepass sowie der Gewährleistungsurkunde zu entnehmen. Ersatzteile HINWEIS! Bei Austausch nur Original-Ersatzteile von MHG ver- wenden: Einige Komponenten sind speziell für MHG-...
  • Seite 134 Herstellung sowie für fehlerfreies Material in der Weise, dass sie Teile, die infolge solcher Mängel unbrauchbar wurden oder deren Brauchbarkeit erheblich beeinträchtigt wurde, auf eigene Kosten und Gefahr neu liefert. Für ersetzte Teile leistet MHG im gleichen Umfang Gewähr wie für den ursprünglichen Lieferge- genstand.

  • Seite 135: Herstellerbescheinigung / Eg-Baumuster-Konformitätserklärung

    10. Gewährleistung ProCon GWB 75 10.2 Herstellerbescheinigung / EG-Baumuster-Konformitätserklärung EG-Baumuster-Konformitätserklärung 28.07.2006 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die nachstehend aufgeführten Gasbrennwertge- räte (Brennwert-Umlaufwasserheizer) Baureihe ProCon GWB 75 Baumuster-Nr. CE-0085AT0424 dem Baumuster, wie es in der EG - Baumuster-Prüfbescheinigung beschrieben ist, entsprechen.

  • Seite 136: Wartungsnachweis

    10. Gewährleistung ProCon GWB 75 10.3 Wartungsnachweis Wartungsprotokoll Wandhängender Gas-Brennwertkessel ProCon GWB … Kunde: Wartungsvertrag-/Kunden-Nr.: Im Rahmen der Jahreswartung wurden an Ihrer Heizungsanlage folgende Arbeiten ausgeführt: Anlagedruck kontrollieren MAG kontrollieren Elektrische Verbindungen prüfen Wasserdruckschalter kontrollieren Brenner und Brennerplatte kontrollieren Zünd- und Ionisationselektrode kontrollieren, ggf. erneuern Brennkammer und Heizflächen reinigen...
  • Seite 137 10. Gewährleistung ProCon GWB 75 1. Service- Brenner 2. Service- Brenner Messprotokoll Messprotokoll Wartung Min. Max. Wartung Min. Max. -Gehalt Vol.% -Gehalt Vol.% CO-Gehalt CO-Gehalt Gasmenge m³/h Gasmenge m³/h Brennkammer Brennkammer gereinigt gereinigt Siphon geprüft Siphon geprüft und gereinigt und gereinigt...

  • Seite 138: Hydraulikschemata

    ProCon GWB 75 mit einem Pumpenheizkreis und Brauchwasserspeicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 44: ProCon GWB 75 mit einem Pumpenheizkreis und Brauchwasserspeicher mit Ladepumpe Legende zu Abb.
  • Seite 139 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außenfühler QAC 34 Wasserweiche s. Gesamtpreisliste Anschluss-Set ProCon GWB 75 H 96.33000-7007 Brauchwasserfühler QAZ 36 94.19314-5013 (Länge 2 m) Elektrische Anschlüsse Bauteil Anschluss an: Bemerkung Außentemperaturfühler...
  • Seite 140 ProCon GWB 75 mit zwei Pumpenheizkreisen und Brauchwasserspeicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 45: ProCon GWB 75 mit zwei Pumpenheizkreisen und Brauchwasserspeicher mit Ladepumpe Legende zu Abb.
  • Seite 141 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außenfühler QAC 34 Anschluss-Set ProCon GWB 75 H 96.33000-7007 Wasserweiche s. Gesamtpreisliste Brauchwassertemperatur- QAZ 36 94.19314-5013 (Länge: 2 m) fühler Set Mischer-Clip-In AGU 2.500 96.38000-7003...
  • Seite 142 ProCon GWB 75 mit einem Pumpenheizkreis, einem Torschleierkreis und Brauchwasser- speicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 eine Wasserweiche mit Verteiler oder einen geeigneten offenen Verteiler vor. Abb. 46: ProCon GWB 75 mit einem Pumpenheizkreis, einem Torschleierkreis und Brauchwasserspeicher mit La- depumpe Legende zu Abb.
  • Seite 143 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außentemperaturfühler QAC 34 Wasserweiche s. Gesamtpreisliste Anschluss-Se mit Sicherheits- ProCon GWB 75 H 96.33000-7007 ventil Brauchwassertemperatur- QAZ 36 94.19314-5013 (Länge: 2 m) fühler Set Relais-Clip-In AGU 2.511...
  • Seite 144 ProCon GWB 75 mit einem Pumpenheizkreis, einem Mischerheizkreis und Brauchwasser- speicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 eine Wasserweiche mit Verteiler oder einen geeigneten offenen Verteiler vor. Abb. 47: ProCon GWB 75 mit einem Pumpenheizkreis, einem Mischerheizkreis und Brauchwasserspeicher mit La- depumpe Legende zu Abb.
  • Seite 145 ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 96.30000-7075 Außentemperaturfühler QAC 34 Anschluss-Set mit Sicher- ProCon GWB 75 H 96.33000-7007 heitsventil Wasserweiche s. Gesamtpreisliste Set Mischer-Clip-In AGU 2.500 96.38000-7003 Inkl. Kabel und Stecker Brauchwassertemperatur- QAZ 36 94.193145013...
  • Seite 146 ProCon GWB 75 mit zwei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 48: ProCon GWB 75 mit zwei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe Legende zu Abb.

  • Seite 147: Elektrische Anschlüsse

    11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außentemperaturfühler QAC 34 Anschluss-Set ProCon GWB 55 H 96.33000-7007 Wasserweiche s. Gesamtpreisliste Brauchwassertemperatur- QAZ 21 94.19314-5002 (Länge 4 m) fühler Set Busmodul Clip-In OCI 420 96.38000-7004...
  • Seite 148 ProCon GWB 75 mit einem Pumpenheizkreis, drei Mischerheizkreisen und Brauchwasser- speicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 49: ProCon GWB 75 mit einem Pumpenheizkreis, drei Mischerheizkreisen und Brauchwasserspeicher mit La- depumpe (Legende s.
  • Seite 149 11. Hydraulikschemata ProCon GWB 75 Elektrische Anschlüsse Bauteil Anschluss an Leitung bauseits Außentemperaturfühler Klemme AT Brauchwassertemperatur- Regler RVA 63.280 B3, M fühler Brauchwasserpumpe Regler RVA 63.280 Q3, N, Pumpe HK Klemme K1 Mischermodul Kesselregler Netz: X1-02 Bus: X 50 Pumpe MK 1...
  • Seite 150 ProCon GWB 75 mit zweier Kaskade, einem Pumpenheizkreis und Brauchwasser mit La- depumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 50: ProCon GWB 75 mit zweier Kaskade, einem Pumpenheizkreis und Brauchwasser mit Ladepumpe...
  • Seite 151 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler, Vorlauffühler ProCon GWB 75 H Kaskade 96.30000-7076 QAD 26 (2 St.), Busmodul OCI 420 2 x Anschluss-Set ProCon GWB 75 H 96.33000-7007...
  • Seite 152 Brauchwasser mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 51: ProCon GWB 75 mit zweier Kaskade, einem Pumpenheizkreis, einem Mischerheizkreis und Brauchwasser...
  • Seite 153 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler, Vorlauffühler, ProCon GWB 75 H Kaskade 96.30000-7076 QAD 26, Busmodul OCI 420 2 x Anschluss-Set ProCon GWB 75 H 96.33000-7007...
  • Seite 154 ProCon GWB 75 mit zweier Kaskade, drei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe HINWEIS! Die MHG Heiztechnik schreibt für den ProCon GWB 75 H eine Wasserweiche mit Verteiler oder ei- nen geeigneten offenen Verteiler vor. Abb. 52: ProCon GWB 75 mit zweier Kaskade, drei Mischerheizkreisen und Brauchwasserspeicher mit Ladepumpe...
  • Seite 155 11. Hydraulikschemata ProCon GWB 75 Bauteile Bauteil Sachnummer Bemerkung Im Lieferumfang enthalten: ProCon GWB 75 H 96.30000-7075 Außentemperaturfühler QAC 34 Inkl. Kaskadenregler RVA 47, 2 Vor- ProCon GWB 75 H Kaskade 96.30000-7076 laufanlegefühler QAD 26 und Bus- modul OCI 420 Wasserweiche s.
  • Seite 156 11. Hydraulikschemata ProCon GWB 75 Parametrierung Die Werkseinstellung ist wie in der Tabelle angegeben zu ändern. Regler Zeile Soll-Wert Bemerkung Kaskade Kesselregler 2 Adresse RVA 47 Heizkreis ausgeschaltet Geräteadresse 1. RVA 63 Segmentadresse Geräteadresse 2. RVA 63 Segmentadresse Legende zu Abb. 49 bis Abb. 52 Kürzel...

  • Seite 157: Ihre Notizen

    Ihre Notizen ProCon GWB 75...
  • Seite 158 Ihre Notizen ProCon GWB 75...
  • Seite 159 Ihre Notizen ProCon GWB 75...
  • Seite 160 Ihre Notizen ProCon GWB 75 Index Fußbodenheizung ............44, 46 Abgasanlage............47, 54, 68 Abgasfühler ............24, 100, 123 Gasanschluss herstellen ........... 43 Abgasführung ..........27, 52, 75, 76 Gasart ............... 44, 118 Abgasleitung ..........48, 49, 51, 52, 91 Gasaustritt................7 Abgasrohr ..........60, 68, 70, 72, 74, 123 Gasdüse wechseln ............
  • Seite 161 Index ProCon GWB 75 Nachtabsenkung ...............94 Schachtqualität für Abgasleitungen........50 Nennbelastung ..............33 Schnellabsenkungskonstante ......... 105 Netzanschluss ............. 77, 87 Segmentadresse............. 106 Neutralisationsbox.............40 Sicherheitsrelevante Komponenten ........ 112 Neutralisationseinrichtung ......... 40, 116 Sicherheitstemperaturbegrenzer......... 22, 44 Normen / Vorschriften für die Schweiz ......11 Sicherheitstemperaturwächter ..........
