Montage
Installationsart C
63x
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Abgas-
63x
anlage, welche die Verbrennungsluft über ein ge-
schlossenes System dem Freien entnimmt (raum-
luftunabhängige Feuerstätte).
- Feuerstätte, vorgesehen für den Anschluss an
eine nicht mit der Feuerstätte geprüfte Verbren-
nungsluftzuführung und Abgasabführung.
HINWEIS!
Für die Ableitung der Abgase und für die Ver-
sorgung mit Zuluft sollen nur von MHG gelie-
ferte und zugelassene Bauteile verwendet
werden.
Bei Verwendung fremder Bauteile muss der
Ersteller sicherstellen, dass:
- Die Bauteile eine CE-Zulassung haben.
- Die Bauteile für den Einsatzzweck geeignet
sind.
- Die Bauteile ausreichend bemessen sind.
- Es zu keiner Gefährdung durch Abgase
kommt.
- Alle Brandschutzbestimmungen sowie alle
einschlägigen Normen und Vorschriften ein-
gehalten werden.
Folgende Eigenschaften und Anwendungsmöglichkeiten
des Abgassystems sind gegeben:
- Kondensatfluss in das Gerät ist erlaubt
- Höchste erlaubte Temperatur der Verbrennungsluft
- Höchster erlaubter Abgasrückführungsstrom von 10%
unter Windbedingungen
- Die Windschutzeinrichtungen für die Versorgung von
Verbrennungsluft und für die Abführung der Abgase dür-
fen nicht an gegenüberliegenden Wänden des Gebäu-
des installiert werden.
- Das Abgassystem muss für die Dimensionen des Kes-
selanschluss-Stücks geeignet sein und innerhalb der
Toleranzwerte liegen, s. nachstehende Tabelle
DN 80
DN 100
Abgas
Abgas
80 mm
100 mm
,
,
80
100
Bei Verwendung fremder Abgassysteme müssen diese
mindestens folgende Elemente in der Kennzeichnung auf-
weisen:
- CE-Kennzeichnung
- EN 14471: T120 H1 W 2 O20 LI E U
Norm für das
Tempera-
Material, für
turklasse
rostfreien Stahl
T120 für
gilt EN1856-2,
Kunststoff
für Kunststoff
EN14471
36/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Konzentrisch DN 80/125
Abgas
Zuluft
80 mm
125 mm
,
,
80
125
Druck-
Widerstands-
klasse:
klasse W
Überdruck
(Nasskonden-
(P1) oder
sation) gegen
hoher Über-
Kondensate
druck (H1).
C
Für Anschluss an eine nicht mit der Gas-
63x
feuerstätte geprüfte Verbrennungsluftzufüh-
rung und Abgasabführung

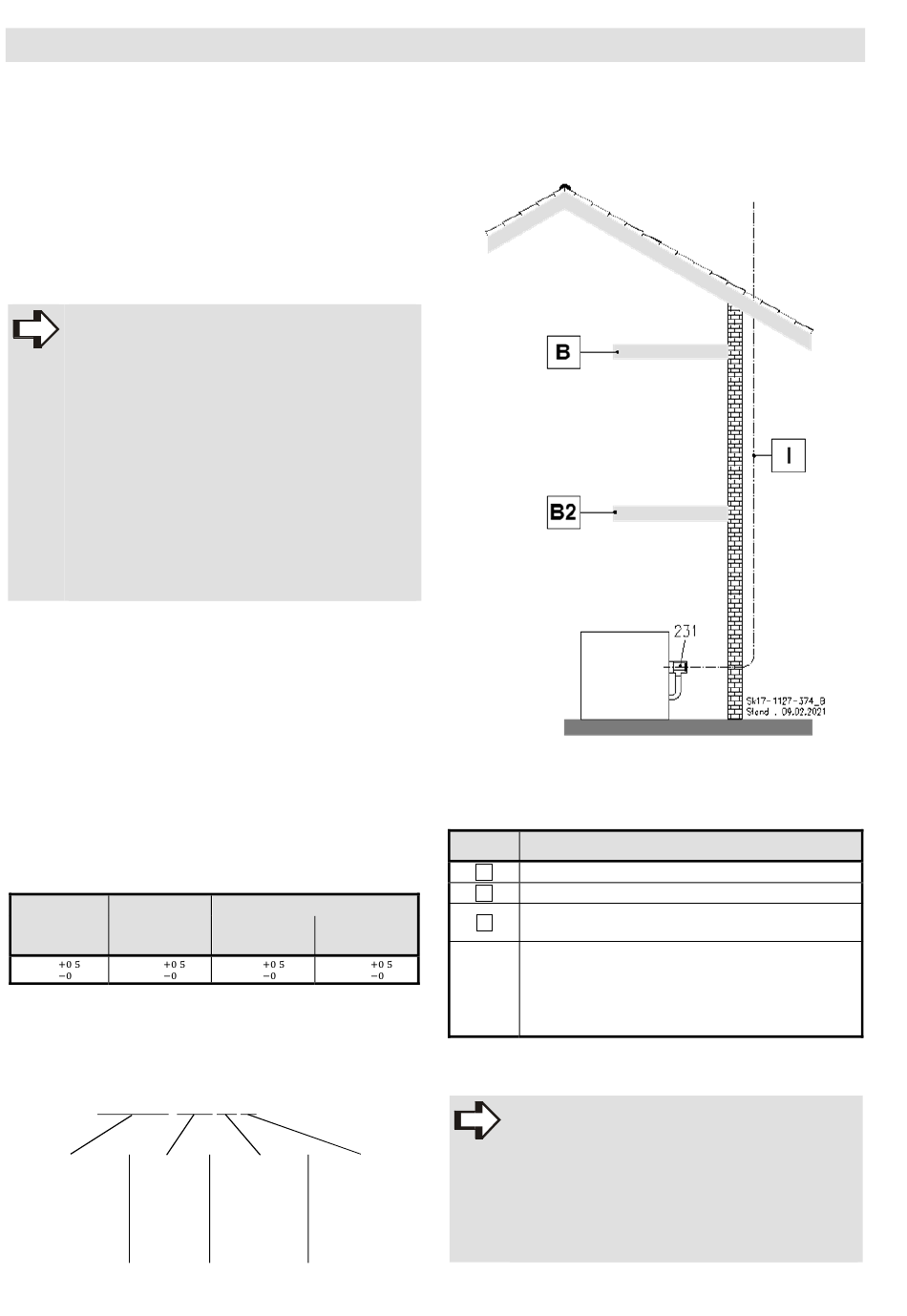

Abb. 35:
C
Für Anschluss an eine nicht mit der Gas-
63x
feuerstätte geprüfte Verbrennungsluftzuführung
und Abgasabführung
Legende zu Abb. 35:
Kürzel
Decke F30*
B
Decke F90*
B2
Führungslinie einer Luft-Abgasleitung, die nicht
I
mit der Feuerstätte geprüft ist.
Umbausatz für RLU-Betrieb für Brenner
(zwingend erforderlich)
231
oder
Umbausatz für RLU-Betrieb mit trennbarem Kes-
selanschluss
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
HINWEIS!
Die Verantwortung für Auslegung, Berech-
nung, Kundendienst und Gewährleistung für
Abgasleitungs-Systeme von Drittanbietern
liegt ausschließlich bei deren jeweiligen Her-
stellern. Für die aus dem Einsatz von Abgas-
leitungs-Systemen von Drittanbietern resultie-
renden Schäden oder Betriebsstörungen
übernimmt MHG keine Gewährleistung.
