ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Installationsart C
83x
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Abgas-
83x
anlage, welche die Verbrennungsluft über ein ge-
schlossenes System dem Freien entnimmt (raum-
luftunabhängige Feuerstätte).
- Feuerstätte, die über eine ihrer zugehörigen Lei-
tungen mit einer einfachen oder gemeinsamen Ab-
gasanlage verbunden ist. Diese Abgasanlage be-
steht aus einer einzelnen Unterdruck-Abgasanlage
(d. h. ohne Gebläseunterstützung), durch die die
Abgase abgeführt werden. Die Feuerstätte ist über
ihre zugehörige zweite Leitung an eine Wind-
schutzeinrichtung zur Verbrennungsluftzuführung
aus dem Freien angeschlossen.
C
Anschluss an einen feuchte-unempfindli-
83x
chen Abgasschornstein und Zuluft durch die
Außenwand

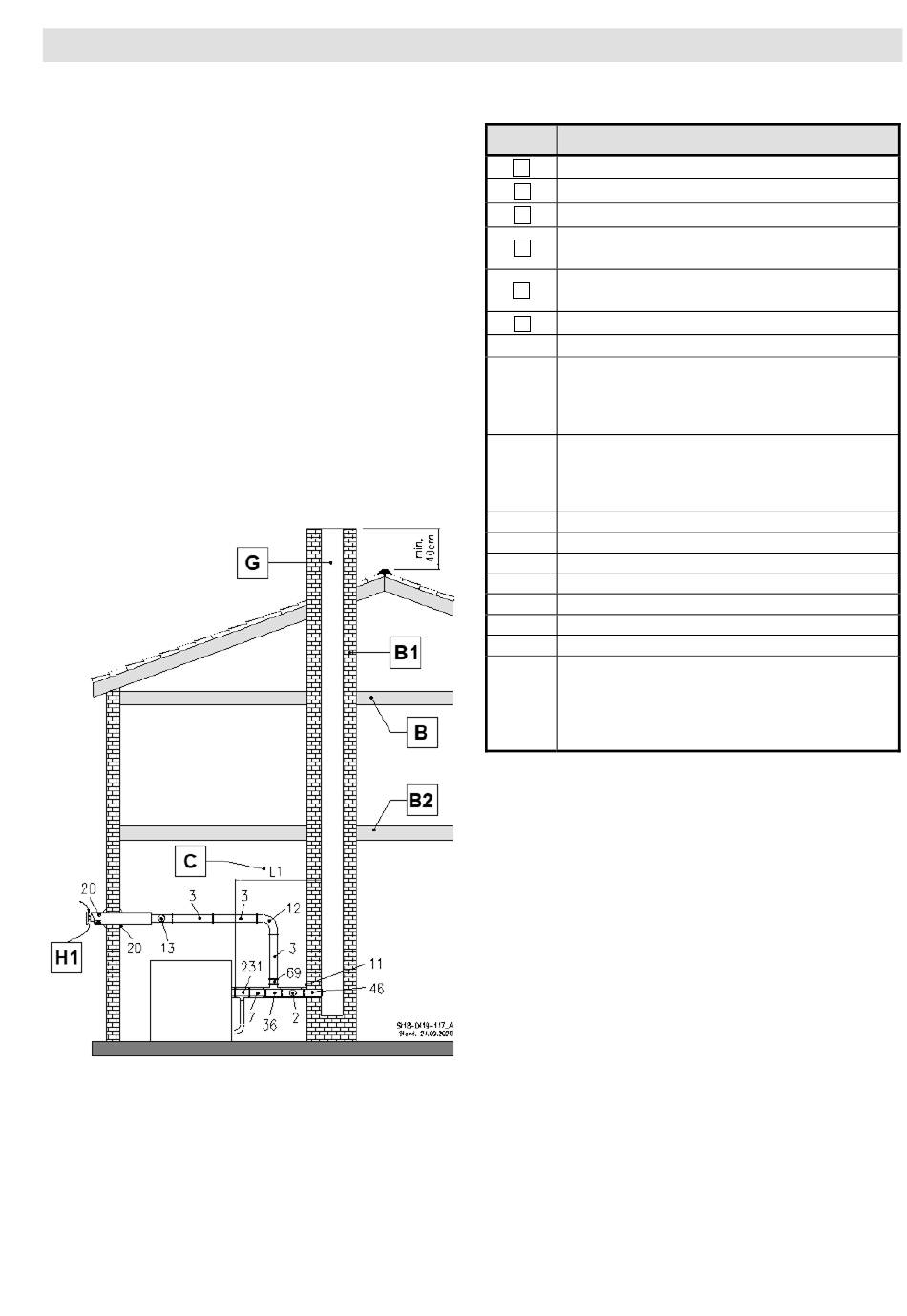

Abb. 36:
C
Anschluss an einen feuchte-unempfindli-
83x
chen Abgasschornstein und Zuluft durch die
Außenwand
Legende zu Abb. 36:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine zu-
C
sätzliche Kontrollöffnung eingebaut werden
Abgasleitung muss ausreichend druck- und
G
wasserdampfdicht sein!**
Zuluft
H1
2
Kontroll-Rohr, konzentrisch
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
11
Wandblende, geschlossen
12
Kontroll-Bogen 87°; starr
13
Kontroll-Rohr, starr
20
Außenwandanschluss mit Windschutzschirm
36
Zuluftstutzen DN 80/125 D 80
46
Schachtanschluss (bauseits)
69
Kupplung für flexible Rohre
Umbausatz für RLU-Betrieb für Brenner
(zwingend erforderlich)
231
oder
Umbausatz für RLU-Betrieb mit trennbarem Kes-
selanschluss
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
** Siehe DIN V 18160-1 (01-2006)
Montage
Bedeutung
37/92
