ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
Lassen Sie die Abgasrohre mit dem Seil in den Schacht
ab.
Kürzen Sie das letzte Rohr im Schacht so ein, dass die
Steckmuffe nach dem Ablassen aller Rohre 5-10 cm un-
terhalb der Schachtoberkante endet.
Achten Sie auf saubere Dichtungen.
Fetten Sie das Rohrende mit dem mitgelieferten Gleit-
mittel ein.
Stecken Sie das Rohrsystem in den Stützbogen ein.
Entfernen Sie das Seil.

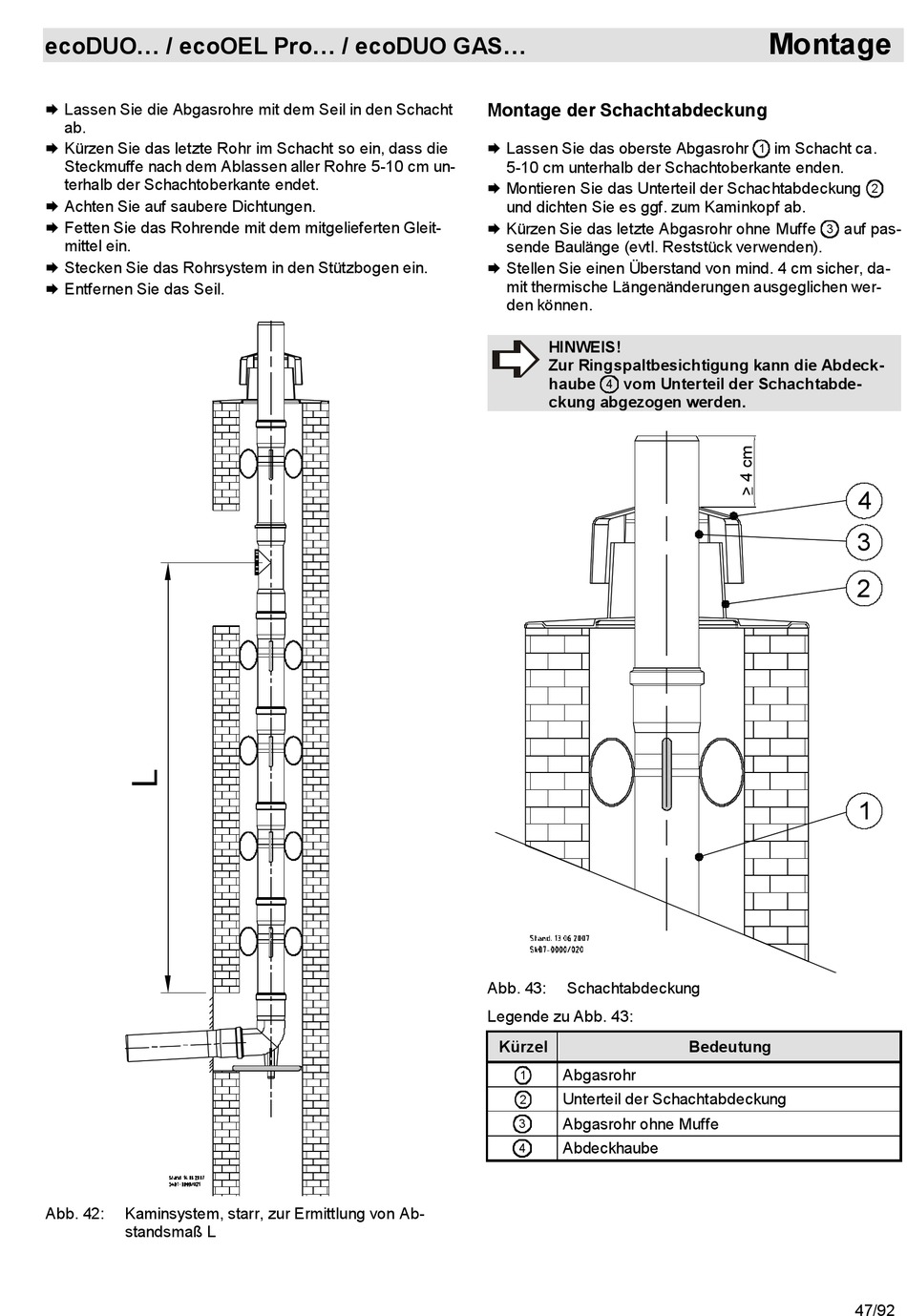

Abb. 42:
Kaminsystem, starr, zur Ermittlung von Ab-
standsmaß L
Montage der Schachtabdeckung
Lassen Sie das oberste Abgasrohr
5-10 cm unterhalb der Schachtoberkante enden.
Montieren Sie das Unterteil der Schachtabdeckung
und dichten Sie es ggf. zum Kaminkopf ab.
Kürzen Sie das letzte Abgasrohr ohne Muffe
sende Baulänge (evtl. Reststück verwenden).
Stellen Sie einen Überstand von mind. 4 cm sicher, da-
mit thermische Längenänderungen ausgeglichen wer-
den können.
HINWEIS!
Zur Ringspaltbesichtigung kann die Abdeck-
haube
vom Unterteil der Schachtabde-
4
ckung abgezogen werden.
Abb. 43:
Schachtabdeckung
Legende zu Abb. 43:
Kürzel
Abgasrohr
1
Unterteil der Schachtabdeckung
2
Abgasrohr ohne Muffe
3
Abdeckhaube
4
Montage
im Schacht ca.
1
auf pas-
3
4
3
2
1
