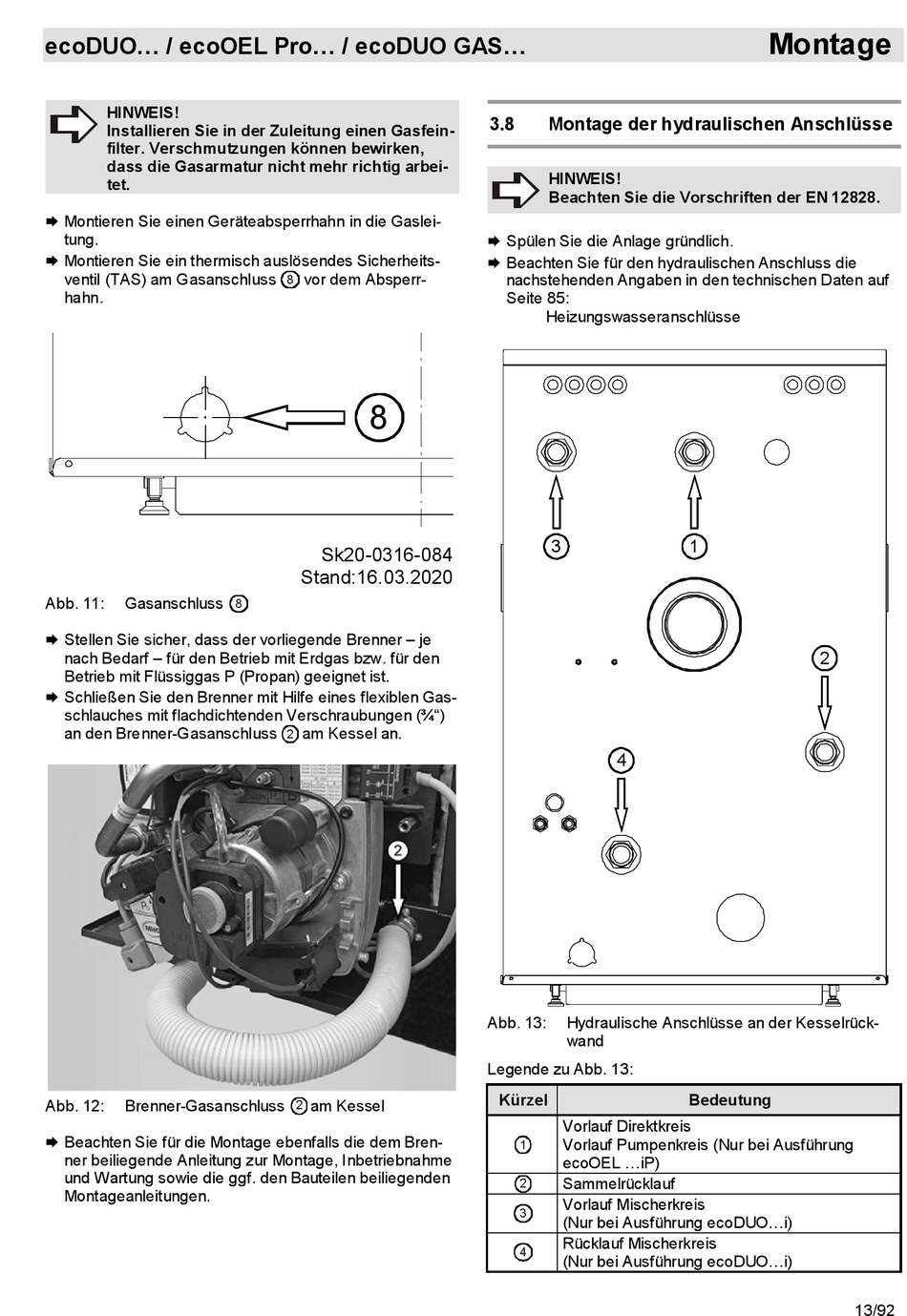

ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
HINWEIS!
Installieren Sie in der Zuleitung einen Gasfein-
filter. Verschmutzungen können bewirken,
dass die Gasarmatur nicht mehr richtig arbei-
tet.
Montieren Sie einen Geräteabsperrhahn in die Gaslei-
tung.
Montieren Sie ein thermisch auslösendes Sicherheits-
ventil (TAS) am Gasanschluss
hahn.
Abb. 11:
Gasanschluss
Stellen Sie sicher, dass der vorliegende Brenner – je
nach Bedarf – für den Betrieb mit Erdgas bzw. für den
Betrieb mit Flüssiggas P (Propan) geeignet ist.
Schließen Sie den Brenner mit Hilfe eines flexiblen Gas-
schlauches mit flachdichtenden Verschraubungen (¾")
an den Brenner-Gasanschluss
Abb. 12:
Brenner-Gasanschluss
Beachten Sie für die Montage ebenfalls die dem Bren-
ner beiliegende Anleitung zur Montage, Inbetriebnahme
und Wartung sowie die ggf. den Bauteilen beiliegenden
Montageanleitungen.
vor dem Absperr-
8
8
Sk20-0316-084
Stand:16.03.2020
8
am Kessel an.
2
am Kessel
2
3.8
Montage der hydraulischen Anschlüsse
HINWEIS!
Beachten Sie die Vorschriften der EN 12828.
Spülen Sie die Anlage gründlich.
Beachten Sie für den hydraulischen Anschluss die
nachstehenden Angaben in den technischen Daten auf
Seite 85:
Heizungswasseranschlüsse
3
4
Abb. 13:
Hydraulische Anschlüsse an der Kesselrück-
wand
Legende zu Abb. 13:
Kürzel
Vorlauf Direktkreis
Vorlauf Pumpenkreis (Nur bei Ausführung
1
ecoOEL ...iP)
Sammelrücklauf
2
Vorlauf Mischerkreis
3
(Nur bei Ausführung ecoDUO...i)
Rücklauf Mischerkreis
4
(Nur bei Ausführung ecoDUO...i)
Montage
1
2
Bedeutung
13/92
