ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
C
Abgasrohr im Schacht
93x

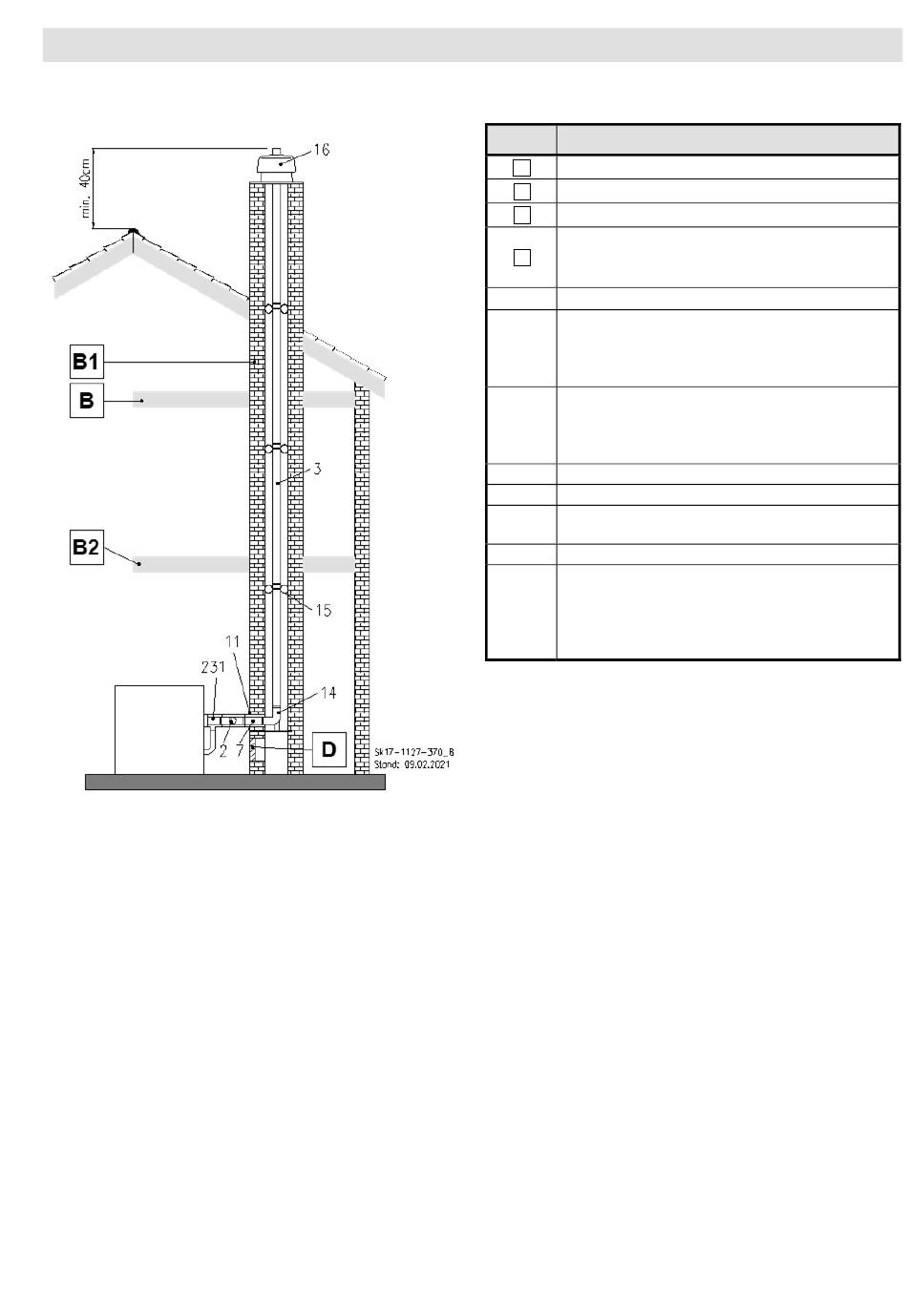

Abb. 38:
C
Abgasrohr im Schacht
93x
Legende zu Abb. 38:
Kürzel
Decke F30*
B
Schacht F90*
B1
Decke F90*
B2
Prüf- und Reinigungsöffnung nur erforderlich,
wenn die Kontrollöffnung mehr als 30 cm vom
D
Schacht entfernt ist.
2
Kontroll-Rohr, konzentrisch
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
11
Wandblende, geschlossen
14
Schachteinführung mit Auflager
Abstandhalter für Abgasleitung (1 Abstandhal-
15
ter pro 955 bzw. 1955 mm Rohr erforderlich)
16
Kaminkopfabdeckung (Mündungsset)
Umbausatz für RLU-Betrieb für Brenner
(zwingend erforderlich)
231
oder
Umbausatz für RLU-Betrieb mit trennbarem Kes-
selanschluss
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
Montage
Bedeutung
39/92
